Антенна измерительная МНИПИ П6-23М

Артикул: 1-16782

• Рабочий диапазон частот - 0,85 – 17,44 ГГц
• Волновое сопротивление входа - 50 Ом
• Коэффициент стоячей волны (КСВ) входа ≤ 1.7
• Уров.сигнала при ортогон.поляриз. - ≤ – 25 дБ
• Уровень боковых лепестков - ≤ – 10 дБ
• Предел дополнит. относительной погрешности эффективной площади А0эфф. ≤ ± 15 %
• Габаритные размеры - 936х416х320 мм
• Масса - 26,0 кг
• Рабоч.условия экспуатации –50 ≤ t° ≤ +60°С RH – 95 % при t° = 35°С Рмин.= 60 кПа (460 мм рт.ст.)
• Антенна может поставляться с опорно-поворотным устройством (треногой) и без него 26.0 k

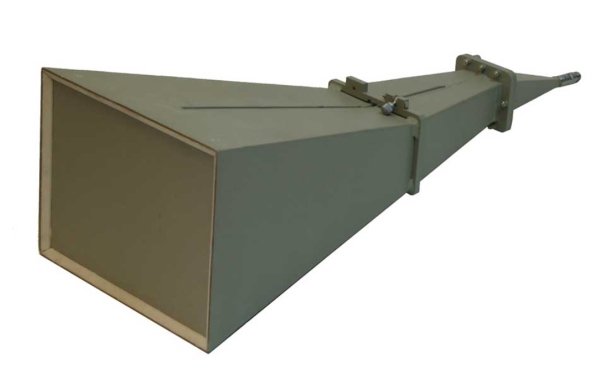

Измерительная антенна П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным входом. Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различных типов, мониторинга электромагнитной обстановки. Антенна по условиям эксплуатации относиться к группе 1.7 климатического исполнения УХЛ ГОСТ В 20.39.304-76.

Антенна может комплектоваться треногой или опорно-поворотным устройством (ОПУ), обеспечивающими ориентацию антенны по азимуту, углу места и плоскости поляризации и высоте. Точность установки угломестных координат треноги не менее 1°, ОПУ – не менее 0,1°. Высота установки антенны от 1,4 до 2,5 м. К антенне может придаваться кабель длиной 2 м с ослаблением не более 5 дБ на верхней рабочей частоте антенны.

• Рабочий диапазон частот - 0,85 – 17,44 ГГц
• Волновое сопротивление входа - 50 Ом
• Коэффициент стоячей волны (КСВ) входа ≤ 1.7
• Уров.сигнала при ортогон.поляриз. - ≤ – 25 дБ
• Уровень боковых лепестков - ≤ – 10 дБ
• Предел дополнит. относительной погрешности эффективной площади А0эфф. ≤ ± 15 %
• Габаритные размеры - 936х416х320 мм
• Масса - 26,0 кг
• Рабоч.условия экспуатации –50 ≤ t° ≤ +60°С RH – 95 % при t° = 35°С Рмин.= 60 кПа (460 мм рт.ст.)
• Антенна может поставляться с опорно-поворотным устройством (треногой) и без него 26.0 k



Технические характеристики
Диапазон частот (0,85 - 17,44) ГГц
Коэффициент стоячей волны (КСВ) < 1,7
Эффективная площадь не менее в диапазоне частот:
от 0,85 до 15 ГГц > 150 см2
от 15 до 17,44 ГГц > 110 см2
Предел допускаемой погрешности эффективной площади в диапазоне частот, не более:
от 0,85 до 8,5 ГГц ± 20%
от 8,5 до 17,44 ГГц ± 15%
Уровень сигнала ортогональной поляризации -25 дБ
Уровень боковых лепестков, не более -10 дБ
Температура окружающего воздуха -50°С - 50°С
Габбаритные размеры (HxWxD) 887х351х265 мм
Масса 6,8 кг
