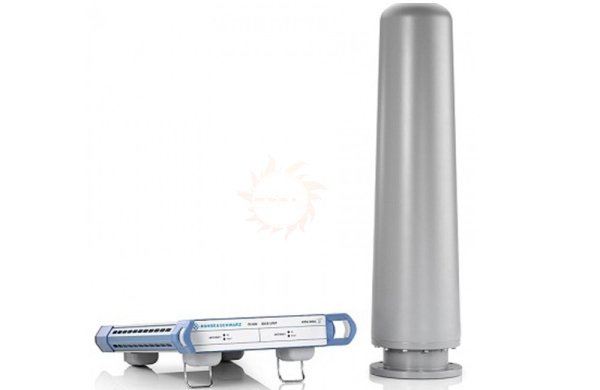

Антенна активная всенаправленная R&S HE600

Артикул: 1-17207

• Диапазон рабочих частот от 20 МГц до 8 ГГц
• Легкий вес и компактный размер
• Вертикальная поляризация
• Хорошая чувствительность

Антенны активные всенаправленные R&S HE600 (далее по тексту – антенны) предназначены (совместно с измерительными приемными устройствами) для измерений напряжённости электромагнитного поля, параметров электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 30 МГц до 8000 МГц и применяются для испытаний изделий антенной техники.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Конструктивно антенна представляет частотно-дифференцированные микрополосковые структуры на текстолитовой подложке, нагруженные на малошумящие усилители и имеющие общий выход. Выход антенны представляет собой коаксиальный разъем типа N с номинальным входным сопротивлением 50 Ом. Микрополосковые антенны формируют квазиизотропные диаграммы направленности в Н-плоскости. Антенна вмонтирована в защитный пластиковый корпус, обеспечивающий возможность работы в сложных погодных условиях.
Для измерений параметров электромагнитного поля антенна подключается к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства. Питание антенны осуществляется через радиочастотный кабель посредством устройства развязки, например IN600.

Ключевые особенности:

• Диапазон рабочих частот от 20 МГц до 8 ГГц
• Легкий вес и компактный размер
• Вертикальная поляризация
• Хорошая чувствительность

Технические характеристики:

Наименование параметра Значение
Диапазон рабочих частот, МГц от 30 до 8000
Диапазон изменения коэффициента калибровки, дБ (1/м) от минус 2 до плюс 40
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ ± 2,5
КСВН входа, не более 3,0
Неравномерность диаграммы направленности H-плоскости, дБ 3,0
Тип входного соединителя по ГОСТ 13317-89 N (розетка)
Масса (без аксессуаров), кг, не более 2
Габаритные размеры (диаметр × высота), мм 135 × 550
Рабочие условия эксплуатации:
температура окружающего воздуха, ºС от минус 40 до плюс 65
относительная влажность воздуха при температуре 25 ºС, % до 80
атмосферное давление, мм рт. ст. от 630 до 795
