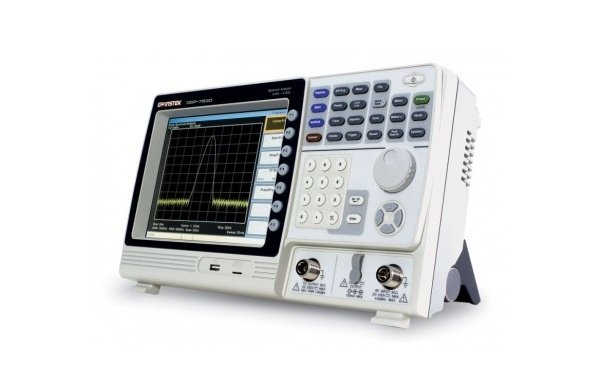

Анализаторы спектра цифровые GSP-7930

Артикул: 1-4708

•  Частотный диапазон 9 кГц...3 ГГц
Цифровая ФАПЧ
Диапазон измерения уровня –117…20 дБмВт
Плотность собственных шумов: –145 дБмВт/Гц (с включенным предусилителем)
Фазовый шумы -113 дБн/Гц при отстройке 1 МГц от несущей 1 ГГц
Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение полосы по уровню, анализ модуляции
Полоса пропускания ПЧ: 10 Гц … 3 кГц (шаг 1-3-10), 10 кГц … 1 МГц (шаг 10%),
фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц (-6 дБ)
Маркерные измерения , запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на
внешний носитель
Интерфейсы USB, LAN (LXI), опция GPIB, выход VGA, MicroSD
Опции: трекинг генератор, батарейное питание, интерфейс GPIB, измеритель мощности
Универсальное питание: 110…220 В (50/60 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов)
Ультракомпактный (в глубину всего 10 см), легкий

Особенности

•  Частотный диапазон 9 кГц...3 ГГц
Цифровая ФАПЧ
Диапазон измерения уровня –117…20 дБмВт
Плотность собственных шумов: –145 дБмВт/Гц (с включенным предусилителем)
Фазовый шумы -113 дБн/Гц при отстройке 1 МГц от несущей 1 ГГц
Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение полосы по уровню, анализ модуляции
Полоса пропускания ПЧ: 10 Гц … 3 кГц (шаг 1-3-10), 10 кГц … 1 МГц (шаг 10%),
фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц (-6 дБ)
Маркерные измерения , запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на
внешний носитель
Интерфейсы USB, LAN (LXI), опция GPIB, выход VGA, MicroSD
Опции: трекинг генератор, батарейное питание, интерфейс GPIB, измеритель мощности
Универсальное питание: 110…220 В (50/60 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов)
Ультракомпактный (в глубину всего 10 см), легкий

Технические данные

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ЧАСТОТА Частотный диапазон 9 кГц…3000 МГц
Погрешность источника
опорной частоты
± 2,5*10-6
Полоса обзора Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
Плотность фазовых шумов -88 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-113 дБн/Гц при отстройке на 10 МГц относительно
несущей 1 ГГц
Скорость развертки 22 мс…1000 с (при нулевой полосе обзора > ), 50 мкс…1000 с
(при полосе обзора 0)
Режимы развертки Непрерывный, однократный
ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (RBW) 10 Гц … 10 кГц (шаг 1-3), 10 кГц … 1 МГц (шаг 10%), фильтры
ЭМС: 200 Гц, 9 кГц, 120 кГц (-6 дБ)
Погрешность установки
полосы пропускания ПЧ
± 8 % (ном.) при ПЧ ≥ 750 кГц, ± 5 % (ном.) при ПЧ < 750 кГц
Избирательность по уровням
(60 дБ/ 3 дБ)
4,5:1
Полоса пропускания
видео(VBW)
1 Гц…1 МГц (шаг 1-3-10)
АМПЛИТУДА Диапазон измерений От среднего уровня собственных шумов до +18 дБ в полосе от
100 кГц до 1 МГц; до + 21 дБ в полосе от 1 МГц до 10 МГц,
до + 30 дБ в полосе от 10 МГц до 3 ГГц
Аттенюатор 0 … 50 дБ ( шаг 1 дБ)
Погрешность аттенюатора ± 1,5 дБ
Предусилитель 18 дБ, 1 МГц…3 ГГц
Макс. входной уровень 33 дБмВт, постоянное 50 В
Уровень компрессии на 1 дБ 0 дБ при несущей частоте ≥ 50 МГц без предусилителя, -22дБ
при несущей частоте ≥ 50 МГц с предусилителем
Средний уровень
собственного шума (DANL)
С выключенным предусилителем:
-93 дБм: 9 кГц…100 кГц
-90 дБм - 3х(F/100 кГц) дБ: 100 кГц…1 МГц
-122 дБм: 1 МГц…3 ГГц
С включенным предусилителем:
-108 дБм - 3х(F/100 кГц) дБ: 100 кГц…1 МГц
-142 дБм: 1 МГц…10 МГц
-145 дБм + 3х(F/1 ГГц) дБ: 1 МГц…3 ГГц
Параметры нормируются при условиях: Ослабление 0 дБ, RBW
10 Гц, VBW 10 Гц, полоса обзора 500 МГц, опорный уровень -60
дБ, усреднение > 40
Суммарная амплитудная
погрешность измерения
уровня
С выключенным предусилителем: ± 0,3 дБ
С включенным предусилителем: ± 0,4 дБ
Неравномерность АЧХ С выключенным предусилителем:
± 0,5 дБ: 100 кГц…2 ГГц,
± 0,7 дБ: 2 ГГц…3 ГГц
С включенным предусилителем:
± 0,6 дБ: 1 МГц…2 ГГц,
± 0,8 дБ: 2 ГГц…3 ГГц
Погрешность полосы
пропускания при ее
переключении
± 0,15 дБ: относительно установленной RBW 10 кГц
Погрешность установки
опорного уровня
0,5 дБ (типично)
Гармонические искажения
второго порядка (SHI)
+35 дБм: 10 МГц…775 МГц
+60 дБм: 775 МГц…1,5 ГГц
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Интермодуляционные
искажения третьего порядка
(TOI)
> 1 дБ: 300 МГц…3 ГГц
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Детекторы графика Положительного пика, отрицательного пика, мгновенного
значения, нормальный, СКЗ
Функции трассировки Стирание и запись, удержание максимума/ минимума, просмотр,
холостой ход, усреднение
ВХОДЫ/ВЫХОДЫ ВЧ вход Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3 ГГц,
ослабление > 10 дБ)
Внешняя синхронизация Соединитель BNC-типа; входная амплитуда 3,3 В (CMOS)
Вход/выход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
ДУ LAN, USB, RS232
Выход питания DC 7 В/500 мА; разъем SMB
Выход ПЧ Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10
дБ аттенюатор, вход 0 дБм@1 ГГц)
Медиа выходы Видео DVI-I, аудио 3,5мм jack моно
ОБЩИЕ ДАННЫЕ Внутренняя память 16 МБ
Дисплей 8,4”, ЖК, разрешение 800х600
Потребляемая мощность < 65 Вт
Условия эксплуатации +5…+45 °С
Габаритные размеры 210х350х100 мм
Вес < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное
питание)
Питание 100…240 В (автовыбор), 50/50 Гц. Опция – батарейного питания
Комплект Руководство по эксплуатации, шнур питания
ОПЦИИ Опция 01 (GSP-7930) Трекинг генератор 100 кГц…3000 МГц; выходной уровень -50…0
дБмВт; погрешность установки ± 0,5 дБ (на 160 МГц, уровень -10
дБмВт, аттенюатор 10 дБ); неравномерность АЧХ ± 1,0 дБ
(уровень -10 дБмВт) уровень гармоник < -30 дБн; выход N-типа
(50 Ом; КСВН < 1,6)
Опция 02 (GSP-7930) Комплект аккумуляторов для батарейного питания (2 Li-Ion бат.)
Опция 03 (GSP-7930) Интерфейс GPIB
Опция 04 (GSP-7930) Измеритель средней мощности (внешний датчик). Диапазон: 1 ...
6200 МГц, -32 … +20 дБм, погрешность: ± 0,15 дБ. Разъем
подключения датчика к анализатору - USB (автоопределение в
программе), измерительный разъем - тип N. Отображение на
экране измеренных значений - в числовом виде и в графическом,
удержание минимальных и максимальных значений, единицы
измерения - дБ или мВт
