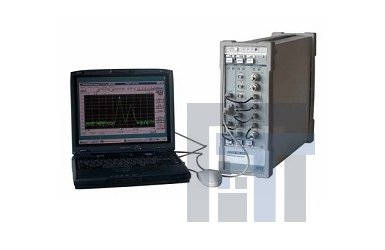

Анализатор спектра VMK 0802

Артикул: 1-15813

• Предназначен для измерения параметров спектра непрерывных электромагнитных колебаний сложной формы, модулированных колебаний, паразитных и побочных колебаний, исследования спектров повторяющихся радиосигналов, измерения АЧХ узлов при проектировании, производстве, испытаниях, эксплуатации и ремонте радиоэлектронной аппаратуры.
• Диапазон частот 10 - 1500 МГц
• Полоса пропускания на уровне -3 дБ: 1; 3; 10 от 1 кГц до 3 МГц
• Коэффициент прямоугольности полос пропускания 100 кГц-1 МГц по уровням -60 дБ/-3 дБ не более 15
• Полоса обзора 0; 1 кГц-1500 МГц
• Интервал рабочих температур -10…50 С
• Габаритные размеры модулей VM0901, VT0509, VM2601 - 262,1 х 366,4 х 30,18 мм; VM0505 - 262,1 х 366,4 х 60,36 мм

 Анализатор спектра СНГ VMK 0802

Предназначен для измерения параметров спектра непрерывных электромагнитных колебаний сложной формы, модулированных колебаний, паразитных и побочных колебаний, исследования спектров повторяющихся радиосигналов, измерения АЧХ узлов при проектировании, производстве, испытаниях, эксплуатации и ремонте радиоэлектронной аппаратуры.

Используется в составе модульной контрольно-измерительной аппаратуры (МКИА), построенной на основе магистрали VXI по ОСТ 4.0043, совместно с базовым блоком типоразмера «С», контроллером Гнезда 0 (типа «Контроллер VT0301»), персональным компьютером с интерфейсом КОП (совместимым с компьютером IBM) и программным обеспечением. Возможна работа с персональным компьютером по каналу RS-232.

В состав анализатора спектра (АС) VMK0802 входят: преобразователь частоты VM0505, модуль ПЧ VM0901, модуль обработки и управления VТ0509 и следящий генератор VM2601.

Технические характеристики
Частотные
Диапазон частот 10 - 1500 МГц
Погрешность измерения частоты f входного синусоидального сигнала в режиме связанных функций

• в режиме меток (М1, М2) в пределах ±(k⋅f+0,002Побз+0,2П+20 Гц)

• в режиме частотомера («Fточно») при уровне сигнала не менее чем на 20 дБ выше уровня собственных шумов в установленной полосе пропускания, где k -относительная погрешность частоты внутреннего опорного генератора; Побз- установленная полоса обзора; П - установленная полоса пропускания; Т - время счета частотомера (0,1; 1; 10 с)

Примечание: Относительная погрешность частоты внутреннего опорного генератора k за год находится в пределах:
- в нормальных условиях ±1,0⋅10-6;
- в рабочих условиях ±1,5⋅10-6;
Время: 1 год отсчитывается с момента корректировки
частоты опорного генератора с относительной погрешностью не более 10-7.

Полоса пропускания на уровне -3 дБ 1; 3; 10 от 1 кГц до 3 МГц
Отклонение полосы пропускания от номинального значения • в нормальных условиях ±15%(25%, П=3 МГц)
• в рабочих условиях ±30%(40%, П=3 МГц)
Коэффициент прямоугольности полос пропускания 100 кГц-1 МГц по уровням минус 60 дБ/минус 3 дБ не более 15
Полоса обзора 0; 1 кГц-1500 МГц
Амплитудные
Погрешность измерения синусоидального сигнала

От 0 дБмВт до уровня на 10 дБ выше уровня собственных шумов в установленной полосе пропускания.

Но не ниже уровня -90 дБмВт, при номинальном уровне от 0 до -70 дБмВт, при ослаблении входного аттенюатора 10 дБ, отсутствии динамических искажений и без учета погрешности рассогласования не выходит за пределы:

• в диапазоне частот 100-500 МГц ±2,0 дБ
• в диапазоне частот 10-1500 МГц ±3,0 дБ

Дополнительная погрешность измерения уровня в
рабочих условиях
±1,5 дБ
Неравномерность АЧХ

При ослаблении входного аттенюатора 10 дБ и без учета погрешности рассогласования не выходит за пределы:

• в диапазоне частот 100-500 МГц ±1,5 дБ,
• в диапазоне частот 10-1500 МГц ±2,0 дБ

Неравномерность АЧХ в рабочих условиях не превышает норму неравномерности АЧХ в нормальных условиях более чем на ±1 дБ

Погрешность логарифмической шкалы

• для масштабов 1, 2 и 5 дБ на дел. в пределах соответственно 0-9, 0-18 и 0-40 дБ от установленного номинального уровня ±0,5 дБ

• для масштаба 10 дБ на деление в пределах 0-40 дБ от установленного номинального уровня ±0,5 дБ, в пределах 0-70 дБ ±0,7 дБ

Погрешность линейной шкалы в интервале от 1 до 0,1 номинала шкалы не выходит за пределы ±0,5 дБ
Погрешность инусоидальных сигналов при совмещении уровня сигнала большей амплитуды с номинальным
уровнем от 20 до минус 70 дБмВт и отсчете по шкале от установленного номинального уровня до уровня на 20 дБ выше уровня собственных шумов в

1
±(k⋅f+-+2 Гц),
Т

установленной полосе пропускания, (но не ниже минус 70 дБ от установленного номинального уровня) не выходит за пределы ±0,8 дБ

Средний уровень собственных шумов 1 кГц при ослаблении входного аттенюатора 0 дБ, при установленном номинальном уровне минус 50 дБмВт не более 3⋅10-14 Вт (минус 105 дБмВт)
Динамический диапазон
Относительный уровень помех

• Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, при одинаковом уровне двух синусоидальных сигналов на входе смесителя -30 дБмВт, расстройке между ними не менее 100 кГц, при установленной полосе пропускания анализатора спектра 1 кГц не более -60 дБ
Примечание: За уровень сигнала на входе смесителя принимается уровень сигнала на входе анализатора спектра минус ослабление входного аттенюатора.

• Относительный уровень помех, обусловленных гармоническими искажениями, при уровне синусоидального сигнала на входе смесителя -45 дБмВт не более -60 дБ

• Уровень собственных комбинационных помех, приведенный к входу прибора при ослаблении входного аттенюатора 0 дБ (при отсутствии сигнала на входе
прибора), не более -80 дБмВ
Примечание: Допускается не более трех помех с уровнем более -80 дБмВт.

• Относительный уровень помех, обусловленных комбинационными искажениями, при уровне синусоидального сигнала на входе смесителя -5дБмВт и частоте, лежащей в пределах рабочего диапазона, при отстройке от сигнала не менее 2% не более -60 дБ
Примечание: Допускается наличие не более трех помех с относительным уровнем более минус 60 дБ.

Ослабление зеркального канала не менее 50 дБ
Средний уровень шумов

при отстройке от несущей:

• 10 кГц - не более 70 дБ/Гц;
• 30 кГц - не более 80 дБ/Гц

Номинальное значение входного сопротивления 50 Ом (канал 7/3)
КСВН входа

«→ 10-1500 MHz» при ослаблении входного аттенюатора не менее 10 дБ и не более 2,5

Уровень сигнала амплитудного калибратора на разъеме «→ КАЛИБР 100 MHz-10 dBm» должен быть 10-4 Вт (минус 10 дБмВт) с погрешностью, не выходящей за пределы ±0,6 дБ в нормальных условиях и ±0,9 дБ в рабочих условиях

Следящий генератор
Диапазон частот от 10 МГц до 1500 МГц
Номинальный уровень сигнала от 0 до -30 дБмВт с дискретностью 10 дБмВт
Погрешность установки уровня сигнала -10 дБмВт на частое 100 МГц ±3дБ
Неравномерность уровня сигнала не должна выходить за пределы ±3дБ при установленном номинальном уровне -10 дБмВт
Погрешность изменения ослабления выходного аттенюатора 10 дБ ±1,2 дБ на каждые 10 дБ изменения ослабления
Номинальное значения выходного сопротивления 50 Ом (канал 7/3)
КСВН выхода разъем «→ 10-1500 MHz» при установленном номинальном уровне -10 дБмВт не более 2
Общие данные
Питание от базового блока VMC1302
Потребляемая мощность не более 120 Вт
Интервал рабочих температур -10…50 С
Влажность воздуха при 25С 98%
Габаритные размеры модулей • VM0901, VT0509, VM2601 - 262,1 х 366,4 х 30,18 мм
• VM0505 - 262,1 х 366,4 х 60,36 мм
Масса 4 модуля АС не более
