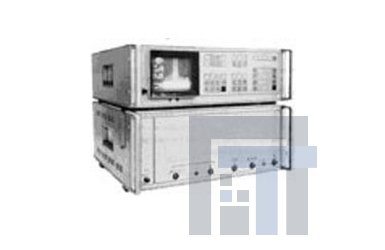

Анализатор спектра СК4-83

Артикул: 1-16355

• Диапазон частот: 10 Гц-1 МГц, 1-300 МГц (с внешним гетеродином).
• Полоса обзора: 0-1 МГц.
• Полоса пропускания на уровне -3 дБ: 3,16 Гц-31,6 кГц (дискретно через 1; 3,16; 10).
• Пределы основной погрешности измерения:
уровней: ±(1,5-30) % от 10 В до 31,62 нВ,
частоты: ±(10-7fх+0,1 Гц).
• Динамический диапазон:
по интермодуляционным искажениям: 90 дБ.
по гармоническим искажениям: 90 дБ.
• Уровень максимального входного сигнала: 10 В (без внешнего аттенюатора).
• Входное сопротивление: 50, 600 Ом, 100 кОм.
• Питание: 220±22 В, 50±0,5 Гц или 220±11 В, 400+28-12 Гц.

 Анализатор спектра СНГ СК4-83

Анализатор спектра СК4-83 предназначен для измерения абсолютных и относительных уровней спектральных составляющих непрерывных периодических сигналов и периодически повторяющихся импульсов, а также для намерения спектральной плотности стационарных шумовых сигналов. Диапазон частот: 10 Гц-1 МГц, 1-300 МГц (с внешним гетеродином).
Анализатор спектра СК4-83 обеспечивает наблюдение и измерение спектра периодических непрерывных колебаний сложной формы (AM, ЧМ, ФМ); определение искажений модуляции по спектру; измерение паразитных и побочных спектральных составляющих, ширины занимаемой полосы и внеполосовых спектров, уровней и частот дискретных спектров, амплитудных и частотных интервалов между ними, нелинейных искажений четырехполюсников по уровню гармоник и интермодуляционных искажений третьего порядка; панорамное наблюдение и измерение коэффициента передачи четырехполюсников в диапазоне частот.
Встроенный микропроцессор управляет режимами работы, проведением измерений и вычислений, осуществляет коррекцию погрешностей измерений, диагностику узлов и приборов в целом. Управление прибором СК4-83 осуществляется вводом команд с передней панели или через КОП. Режимы работы приборов и обработанные результаты измерений индицируются на цифро-буквенном дисплее и выдаются в КОП. Заменяет: СК4-56, СК4-58

Общие параметры
Диапазон частот 10 Гц-1 МГц, 1-300 МГц (с внешним гетеродином)
Полоса обзора 0-1 МГц.
Полоса пропускания на уровне -3 дБ 3,16 Гц-31,6 кГц (дискретно через 1; 3,16; 10).
Пределы основной погрешности измерения уровней: ±(1,5-30) % от 10 В до 31,62 нВ,
частоты: ±(10-7fх+0,1 Гц)
Динамический диапазон по интермодуляционным искажениям: 90 дБ.
по гармоническим искажениям: 90 дБ.
Уровень максимального входного сигнала 10 В (без внешнего аттенюатора).
Входное сопротивление 50, 600 Ом, 100 кОм.
Питание 220±22 В, 50±0,5 Гц или 220±11 В, 400+28-12 Гц.
Потребляемая мощность 350 В*А.
