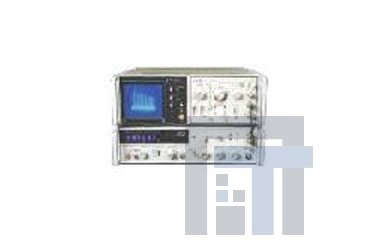

Анализатор спектра СК4-58

Артикул: 1-16367

• Диапазон частот 0,4-600 кГц
• Полоса обзора 0-200 кГц (дискретно с шагом 1, 2, 5)
• Полоса пропускания на уровне 3 дБ 10, 300, 1000,3000 Гц
• Пределы основной погрешности измерения, % уровней ±5
отношений уровней ±(4-6)
• Уровень собственных шумов 5 МГц-2 ГГц
• Динамический диапазон 70 дБ
• Входное сопротивление 50, 600, 105 Ом
• Потребляемая мощность 250 В*А
• Масса 30 кг, 18 кг
• Габариты 488х173х572мм; 488х133х572 мм

 Анализатор спектра СНГ СК4-58



Анализаторы спектра используются во многих отраслях промышленности. Анализаторы спектра СК4-58 предназначен для исслсдоваиня спектров произвольной формы и модуляции.
Особенности анализатора спектра СК4-58:
Широкий набор полос пропускания анализирующих фильтров и видеофильтра позволяет подобрать оптимальное соотношение при анализе сложных процессов, состоящих из стационарных шумов и периодических сигналов.
Может измерять АЧХ трактов.
Высокая селективность прибора, а также возможность применения в режиме панорамного обзора схемы измерения уровня по яркостной метке, позволяющей с высокой точностью регистрировать частоту и одновременно уровень огибающей, т. е. координату АЧХ, обеспечивают прецизионное измерение деталей передаточных характеристик узкополосных и кварцевых фильтров и других узлов в динамическом диапазоне до 120 дБ.
Анализатор может работать самостоятельно как электронно-счетный частотомер



Общие параметры
 Диапазон частот  0,4-600 кГц
 Полоса обзора  0-200 кГц (дискретно с шагом 1, 2, 5)
 Полоса пропускания на уровне 3 дБ, Гц  10, 300, 1000,3000 Гц
 Пределы основной погрешности измерения  уровней ±5, отношений уровней ±(4-6) %
 Уровень собственных шумов  5 МГц-2 ГГц
 Динамический диапазон  70 дБ
 Входное сопротивление  50, 600, 105 Ом
 Потребляемая мощность  250 В*А
 Масса  18, 30 кг
 Габариты  488х173х572мм; 488х133х572 мм
