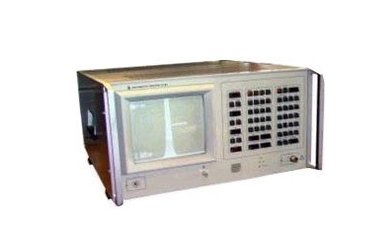

Анализатор спектра СНГ С4-82
Анализатор спектра С4-82 предназначен для измерения параметров радиоимпульсных, видеоимпульсных, АМ-, ЧМ-, ФМ-снгналов и других сигналов сложной формы, степени монохроматичности и паразитных амплитудно-частотных параметров модуляции этих же сигналов, а также для измерения линейности широкополосных и узкополосных трактов.
Индикация измерительной информации и информации о состоянии прибора производится на экране ЭЛТ с растровой разверткой телевизионного типа.
Общие параметры | |
Диапазон частот | 300 Гц-1500 МГц |
Полоса обзора | 0-1500 МГц (дискретно с шагом 2*10n Гц, где n =2...8) |
Полоса пропускания на уровне 3 дБ | 3 Гц-3 МГц (дискретно с шагом 1:3) |
Пределы измеряемых напряжений | 1 мкВ-3 В |
Пределы основной погрешности измерения частоты | ±(10-7fх+2 Гц) |
Уровень собственных шумов | 10-14 Вт/кГц |
Динамический диапазон | 70 дБ |
Входное сопротивление | 50 Ом |
Потребляемая мощность | 400 ВА |
Масса | 45 кг |
Габариты | 488х253х625 мм |
