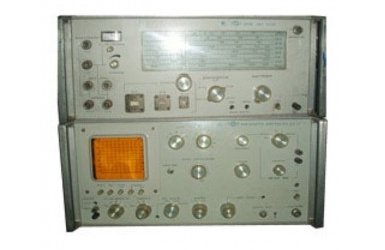

Анализатор спектра СНГ С4-27
Анализатор спектра С4-27 предназначен для визуального наблюдения и измерения спектра повторяющихся радиоимпульсов, непрерывных периодических сигналов и стационарных шумов. Анализатор спектра частот, измерительный прибор лабораторного применения для исследования частотных спектров, наблюдаемых на экране электроннолучевой трубки (ЭЛТ), импульсно- и амплитудно-модулированных колебаний в 3- и 10-см диапазонах волн.
Анализатор спектра С4-27 предназначен для исследования в широком диапазоне частот спектров периодических сигналов с возможностью слухового контроля.
Осуществляет измерение частот и уровней мощности синусоидальных сигналов и спектральных составляющих сигналов.
Может использоваться совместно с антеннами для анализа загрузки радиодиапазонов и измерения параметров излучений радиопередающих и излучающих устройств.
Совместно с генераторами сигналов он обеспечивает измерение амплитудно-частотных характеристик четырехполюсников и может быть использован в научных исследованиях и при разработке аппаратуры для контроля ЭМС.
| Общие параметры | |
| Диапазон частот | 0,01-39,6 МГц |
| Полоса обзора | 0,1-80 МГц |
| Полоса пропускания на уровне -3 дБ | 3-70, 300 кГц |
| Чувствительность, мкВ | 3*10-13-10-10 Вт |
| Динамический диапазон | 50 дБ |
| Входное сопротивление, Ом | 50 |
| Потребляемая мощность, В*А | 180 |
| Масса | 30-32 кг |
| Габариты | 490х256х492 мм; 490х215х475 мм |
