Наименование | Описание |
R&S®HMS-X | Анализатор спектра (базовый блок) с диапазоном от 100 кГц до 1,6 ГГц |
R&S®HMS-3G | Расширение частотного диапазона до 3 ГГц для HMS-X |
R&S®HMS-TG | Активация встроенного следящего генератора |
R&S®HMS-EMC | Предусилитель и возможность проведения предварительных испытаний на ЭМС |

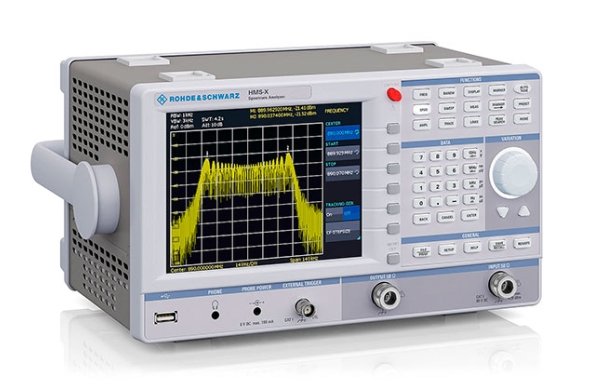

Анализаторы сигналов серии HMS-X фирмы HAMEG обеспечивают измерения и визуальное наблюдение составляющих спектра периодически повторяющихся сигналов и стационарных шумов в диапазоне частот до 3 ГГц. Для измерений передаточных характеристик приборы могут быть укомплектованы удобным в работе следящим генератором (СГ). Встроенные интерфейсы для быстрой передачи данных с внешнего ПК с функциями предварительных испытаний на ЭМС, а также доступ к широкому спектру дополнительных принадлежностей (например, пробники ближнего поля для различных измерительных задач) делают анализаторы сигналов серии HMS-X идеальным «партнером» для многих приложений, включая испытания на ЭМС и измерений в таких системах беспроводной связи, как UMTS, GSM, TETRA, DVBT, Bluetooth, WLAN и т.д.
Технические характеристики
Частотные характеристики |
||
Диапазон частот: |
||
Основной блок HMS-X |
100 кГц…1,6 ГГц |
|
с опцией HMS-3G |
100 кГц…3 ГГц |
|
Температурная стабильность: |
±2×10-6(0…30°C) |
|
Погрешность опорного генератора: |
±1×10-6(за год) |
|
Частотомер (требуется HMS-EMC): |
||
Разрешение |
1 Гц |
|
Погрешность |
±(частота x погрешность опорной частоты) |
|
Диапазон установки полосы обзора: |
||
Основной блок HMS-X |
0 Гц (нулевая полоса обзора), 1 кГц…1,6 ГГц |
|
с опцией HMS-3G |
0 Гц (нулевая полоса обзора), 100 Гц…3 ГГц |
|
Спектральная чистота, фазовый шум SSB: |
||
отстройка 30 кГц |
||
отстройка 100 кГц |
||
отстройка 1 МГц |
||
Время развертки: |
||
Полоса обзора = 0 Гц |
20 мс…100 с |
|
Полоса обзора > 0 Гц |
20 мс…1000 с, мин. 20 мс/600 МГц |
|
Полосы пропускания (-3 дБ): |
||
Основной блок HMS-X |
10 кГц…1 МГц с шагом 1–3, 200 кГц |
|
с опцией HMS-EMC |
100 Гц…1 МГц с шагом 1–3, 200 кГц |
|
Погрешность установки полос пропускания: |
||
≤300 кГц |
тип. ±5% |
|
1 МГц |
тип. ±10% |
|
Полосы пропускания (-6 дБ): |
||
Основной блок HMS-X |
9 кГц, 120 кГц, 1 МГц |
|
с опцией HMS-EMC |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
|
Полосы видеофильтра: |
||
Основной блок HMS-X |
1 кГц…1 МГц с шагом 1–3 |
|
с опцией HMS-EMC |
10 Гц…1 МГц с шагом 1–3 |
Амплитудные характеристики |
||
Отображаемый диапазон: |
от среднего уровня собственных шумов до +20 дБмВт |
|
Диапазон измерений: |
тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт |
|
Макс. допустимый уровень пост. напряжения на ВЧ-входе: |
80 B |
|
Максимальная мощность |
20 дБмВт, 30 дБмВт на ≤3 минуты |
|
Частотомер (требуется HMS-EMC): |
||
Разрешение |
1 Гц |
|
Погрешность |
±(частота x погрешность опорной частоты) |
|
Диапазон, свободный от интермодуляционных искажений: |
||
Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт) | тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка)) | |
(расст. между сигналами ≤ 2 МГц) | тип. 60 дБ (+10 дБмВт TOI) | |
(расст. между сигналами >2 МГц) | тип. 66 дБ (тип. +13 дБмВт TOI) | |
DANL(средний уровень собственных шумов): | ||
(RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц / 3 ГГц) | -95 дБмВт (тип. -104 дБмВт) | |
(RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц /3 ГГц) | с опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт) | |
с предусилителем | тип. -124 дБмВт (требуется опция HMS-EMC) | |
Собственные паразитные составляющие: | ||
(оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц) | ||
Входные паразитные составляющие: | ||
(ур. смесит. ≤-40 дБмВт, отстройка >1 МГц) | тип. -70 дБн, -55 дБн (2…3 ГГц (с опцией HMS-3G)) | |
Гармонические искажения | ||
(ур. смесит. -40 дБмВт): | тип. -60 дБн | |
Отображение уровня: | ||
Опорный уровень | -80…+20 дБмВт с шагом 1 дБ | |
Отображ. диапазон | 100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC) | |
Логарифмич. масштаб | дБмВт, дБмкВ, дБмВ | |
Линейный масштаб | Процент от опорного уровня (с опцией HMS-EMC) | |
Измеренные кривые: | 1 кривая и 1 кривая из памяти | |
Математические опера ции над кривыми: | A-B (кривая – сохраненная кривая), B-A | |
Детекторы: | Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения, квази-пиковый (с опцией HMS-EMC) | |
Погрешность измерения уровня: | <1,5 дБ, тип. 0,5 дБ | |
(от оп. уровня до оп. уровня - 50 дБ, 20…30°C) |
Маркер/дельта-маркер |
||
Количество маркеров: |
8 |
|
Маркерные функции: |
пиковый уровень, след. пик, минимум, центральная |
|
Виды маркеров: |
обычный (уровень и лог.), дельта-маркер, шумовой маркер |
|
с опцией HMS-EMC |
обычный (лин.), частотомер |
Входы/Выходы |
||
ВЧ-вход |
гнездо N-типа | |
Входной импеданс: |
50 Ом | |
КСВН (10 МГц…1 ГГц/3 ГГц): |
тип. <1,5 |
|
Выход следящего генератора (СГ) требуется опция HMS-TG | ||
Тип разъёма |
гнездо N-типа | |
Выходной импеданс: |
50 Ом | |
Диапазон частот: |
5 МГц…1,6 ГГц (до 3 ГГц с опцией HMS-3G) | |
Выходной уровень: |
-20…0 дБмВт, с шагом 1 дБ | |
Вход сигнала запуска и внешней оп. частоты: |
гнездо BNC, выбираемое | |
Напряжение запуска |
TTL | |
Опорная частота |
10 МГц | |
Опорный уровень (50 Ом) |
10 дБмВт | |
Напряжение питания для пробников поля: |
6 В пост. тока, макс. 100 мА (DIN-разъем, 2,5 мм) |
|
Аудиовыход (наушники): |
3,5 мм DIN-разъем | |
Демодуляция |
АМ и ЧМ (встроенный громкоговоритель) |
Прочие параметры |
||
Дисплей: | Цветной TFT-дисплей 16,5 см (6,5“) | |
Сохранение/ вызов из памяти: |
10 наборов настроек прибора | |
Режим запуска: |
ждущий, однократный, внешний | |
с опцией HMS-EMC |
по видеосигналу | |
Интерфейсы: |
Сдвоенный интерфейс USB/RS-232 (HO720), USB-носитель (передняя панель), USB-принтер (задняя панель), DVI-D для внешнего монитора |
|
Питание: |
105…253 В, 50/60 Гц, CAT II | |
Потребляемая мощность: |
макс. 40 Вт при 230 В, 50 Гц | |
Степень защиты: | Класс безопасности I (EN61010-1) | |
Диапазон рабочих температур: |
+5…+40°C | |
Диапазон температур хранения: |
-20…+70°C | |
Отн. влажность: |
5…80% (без конденсации) | |
Габариты (Ш x В x Г): |
285 x 175 x 220 мм | |
Масса: |
3,6 кг |
