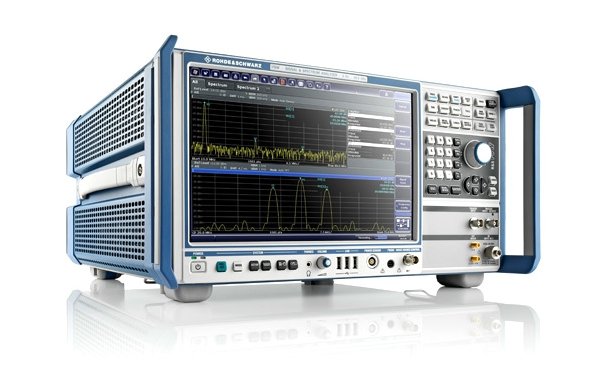

Анализатор спектра Rohde & Schwarz FSW8

 Описание:

Новый высокоэффективный анализатор спектра и сигналов R&S®FSW разработан в соответствии с высокими требованиями заказчиков. Благодаря низкому фазовому шуму, широкой полосе анализа, простому и интуитивно понятному управлению, анализатор позволяет быстро и легко выполнять измерения.

 Особенности:

ВЧ характеристики, отвечающие самым взыскательным требованиям

• Непревзойденное значение фазового шума — идеально подходит для измерения параметров гетеродинов радаров и задач телекоммуникаций
Великолепный динамический диапазон R&S®FSW для измерений фазового шума предоставляет преимущества разработчикам генераторов, синтезаторов и передающих систем. При отстройке от несущей 10 кГц величина фазового шума R&S®FSW составляет -137 дБн/Гц на частоте несущей 1 ГГц и -128 дБн/Гц на частоте несущей 10 ГГц. При отстройке от несущей 100 Гц значения составляют -110 дБн/Гц и -90 дБн/Гц. Таким образом, R&S®FSW превосходит предыдущие анализаторы более чем на 10 дБ

Фазовый шум при отстройке от несущей 10 кГц на частоте несущей 1 ГГц: -137 дБн/Гц.

• Низкий отображаемый средний уровень собственных шумов (DANL) обеспечивает великолепный динамический диапазон для измерения паразитных составляющих
Благодаря низкому отображаемому среднему уровню собственных шумов (DANL) (тип. зн. -159 дБмВт (1 Гц) на частоте 2 ГГц и -150 дБмВт (1 Гц) на частоте 25 ГГц, даже без использования предусилителя), R&S®FSW позволяет быстрее и надежнее проанализировать паразитные излучения в широком диапазоне частот. DANL может быть снижен еще на 13 дБ с помощью отключаемой коррекции шума анализатора. Это позволяет пользователям идентифицировать даже самые незначительные паразитные сигналы, которые ранее были скрыты среди шумов, и эффективно оптимизировать передающую систему.
• Интегрированные фильтры высоких частот позволяют легко выполнить измерения гармоник
Для измерения гармонических составляющих передающих систем R&S®FSW может быть дополнительно оснащен переключаемыми фильтрами высоких частот (R&S®FSW-B13) для частот несущих до 1,5 ГГц, это значительно расширяет динамический диапазон по сравнению с традиционными анализаторами спектра. Поэтому можно обойтись без внешних фильтров. Это упрощает настройку испытательного комплекса, например, для систем GSM, CDMA, WCDMA, LTE и TETRA.
• Высокая чувствительность, даже на низких частотах
• Высокая точность, ошибка измерения < 0,4 дБ вплоть до 8 ГГц
• Непревзойденный динамический диапазон до 1 ГГц с отдельными приемными трактами

Готовность к будущему

• Ширина полосы анализа до 160 МГц
Требования к ширине полосы анализа непрерывно растут. Это становится очевидным, когда с целью повышения эффективности необходимо линеаризовать усилители мощности для широкополосных приложений или задач с несколькими несущими. Кроме того, увеличивается сама полоса частот, занимаемая системами связи. R&S®FSW с полосой частот анализа до 160 МГц, готов к решению таких задач.

• Широкий динамический диапазон без помех > 100 дБн
• Большой объем памяти I/Q обеспечивает непрерывную запись длинных последовательностей сигналов

Спроектирован для удобства работы — ясное отображение результатов

• Эффективная работа с прибором с оптимизированными подсказками пользователю
- Ясная структура меню?
- Прозрачные окна?
- Панель инструментов?
- Функция масштабирования?
- Функция Smartgrid
• Функция MultiView: одновременное отображение нескольких результатов

Идеально подходит для анализа радиолокационных систем

• Быстрая идентификация и анализ паразитных излучений
Благодаря короткому времени развертки R&S®FSW позволяет даже в сложных задачах очень быстро получать результаты. При полосе разрешения 1 кГц в диапазоне частот до 8 ГГц R&S®FSW снимает спектр с уровнем до -100 дБмВт в течение 10 сек. Используя масштабирование или функцию MultiView, пользователи могут более подробно изучить обнаруженные паразитные излучения, следя в то же время за всем спектром.
• Низкий фазовый шум для измерения параметров генератора
• Измерение параметров импульса одним касанием кнопки
Снятие характеристик радиолокационных систем требует измерения многочисленных параметров импульсов. Опция R&S®FSW-K6 позволят одним касанием кнопки измерить все необходимые параметры, такие как длительность импульса, период импульсов, времена нарастания и спада импульса, падение мощности во время импульса и фазовую модуляцию внутри импульса, а также производит анализ тенденций на протяжении многих импульсов. Пользователь выбирает результаты, которые будут одновременно отображаться на экране. Таким образом, R&S®FSW позволяет получить полное представление о радиолокационной системе за несколько секунд.

Оснащенный опцией измерения параметров импульсов R&S®FSW-K6, анализатор R&S®FSW-K6 позволяет получить характеристики импульсов одним касанием кнопки.

• Анализ времен нарастания и спада коротких импульсов

Определение взаимовлияния между сигналами

• Мультистандартный анализатор радиосигналов (MSRA)
Эту задачу позволяет решить новая функция мультистандартного анализатора радиосигналов, имеющаяся у R&S®FSW. MSRA одновременно измеряет параметры сигналов различных стандартов (GSM, WCDMA, LTE и т. д.) и на разных частотах, в пределах своей полосы частот анализа 160 МГц.

Общий векторный анализ сигналов

Опция общего векторного анализа сигналов FSW-K70 основана на опции FSV-K70 для анализатора спектра и сигналов FSV. Кроме возможностей FSV-K70, опция FSW-K70 также обеспечивает:
• загрузку пользовательских схем модуляции;
• поддержку модуляций высокого уровня 512QAM и 1024QAM, а также простых схем модуляции 2-ASK и 4-ASK;
• функцию эквалайзера;
• режимы анализа последовательностей и мультистандартного анализа радиосигналов;
• большие, по сравнению с FSV, скорость передаваемых данных (частота дискретизации до 10 ГГц) и количество окон измерения (до 16).

Когда скорость имеет значение

• Высокие скорости измерения и малые времена развертки, скорость регистрации до 1000 разверток/с
• Быстрое переключение между конфигурациями прибора
• Эффективные функции измерения ускоряют работу
- Режим списка частот: быстрое измерение на нескольких частотах (до 300 частот) с различными настройками анализатора выполняется одной командой дистанционного управления?
- Измерение различных уровней мощности во временной области за однократную развертку (мультисуммирующие маркеры)?
- Частотомер с разрешением 0,1 Гц за время < 50 мс
- Быстрое измерение мощности в соседнем канале (ACP) во временной области с помощью канальных фильтров или в частотной области с помощью БПФ (быстрое преобразование Фурье) в интервале времени свипирования
• Интегрированная поддержка датчиков мощности R&S®NRP-Zxx

Надежное вложение капитала

• В ногу с техническим прогрессом
• R&S®Legacy Pro — простая замена устаревших анализаторов
R&S®FSW поддерживает набор команд дистанционного управления других анализаторов сигналов и спектра Rohde & Schwarz, таких как R&S®FSU и R&S®FSQ, а также инструментов других производителей (R&S®Legacy Pro). Благодаря этому замена устаревших анализаторов R&S®FSW не представляет проблем. В большинстве случаев достаточно проверить отклик R&S®FSW во время последовательности измерений. Многочисленные успешные проекты замены устаревших анализаторов R&S®FSV или R&S®FSU подтвердили эффективность такого подхода.

• Конфиденциальное хранение данных испытаний

Чтобы обеспечить конфиденциальное хранение данных испытаний пользователи могут заменить внутренний жесткий диск (SSD) R&S® FSW на другой, нейтральный жесткий диск (SSD) (опция R&S®FSW-B18). После этого прибор может быть отправлен для калибровки или с любой другой целью, а конфиденциальные данные испытаний останутся в стенах лаборатории. Данные настройки прибора остаются в анализаторе, где они хранятся отдельно и независимо от пользовательских данных

 Характеристики:

• Диапазон частот от 2 Гц до 8 ГГц
• Низкий уровень фазового шума: -137 дБн/Гц при отстройке 10 кГц (несущая 1 ГГц)
• Динамический диапазон измерений коэффициента утечки мощности в соседний канал (ACLR) для WCDMA (с коррекцией шума) составляет -88 дБ
• Полоса анализа до 160 МГц
• Общая погрешность измерения 0,4 дБ на частоте до 8 ГГц
• Сенсорный экран высокого разрешения с диагональю 12,1 дюйма (31 см) обеспечивает удобство работы с прибором
• Несколько задач измерения могут выполняться и отображаться параллельно
