Описание:

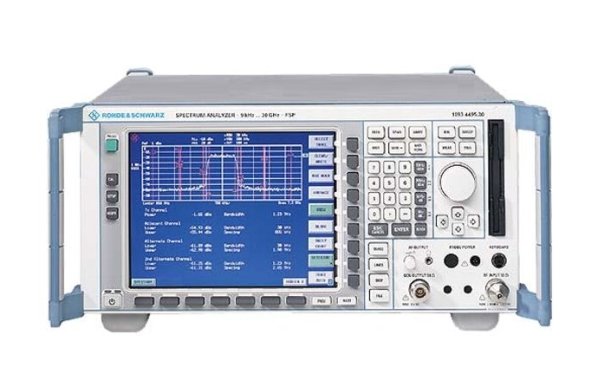

Анализатор R&S FSP – идеальный партнер для разработчиков и производителей, обладающий самой малой погрешностью уровня в своем классе и превосходными ВЧ-характеристиками. Прибор отличается новейшими измерительными функциями и использует проверенные технологии в совокупности с совершенно новой аппаратной концепцией, что обеспечивает революционную производительность, надежность и простоту в обслуживании.
Технические данные:
.jpg)

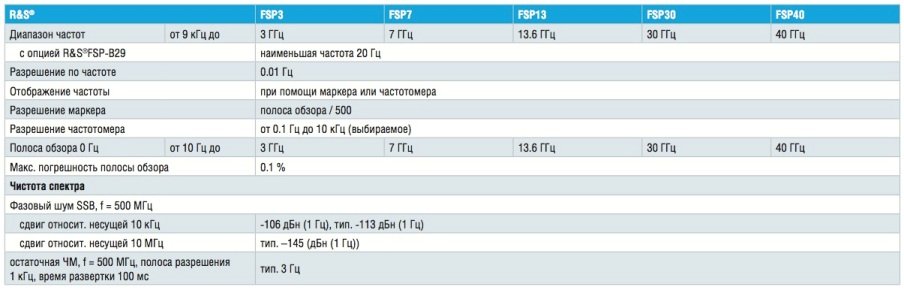

Анализатор R&S FSP – идеальный партнер для разработчиков и производителей, обладающий малой погрешностью уровня и превосходными ВЧ-характеристиками.
ВЧ-характеристики:
• Средний уровень собственных шумов (DANL): тип. Значение -155 дБмВт (1 Гц) без предусилителя
• Фазовый шум: тип. значение -113 дБн/Гц при отстройке 10 кГц от центральной частоты 500 МГц
• Фазовый шум: тип. значение -145 дБн/Гц при отстройке 10 МГц от центральной частоты 500 МГц
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI): тип. значение 10 дБмВт
• Точка компрессии на 1 дБ: 0 дБмВт
Измерение фазового шума анализатором R&S FSP
Погрешность измерения:
• Суммарная погрешность измерения уровня: 0,5 дБ на частотах до 3,6 ГГц
• Погрешность вследствие нелинейности: менее 0,2 дБ до уровня -70 дБ
Нелинейность отображения при полосе разрешения до 100 кГц (измерение по 30 приборам)
Преобразователь IQ с понижением частоты:
• ПЧ-дискретизатор с разрешением 12 бит и частотой дискретизации 32 МГц (ПЧ 20,4 МГц)
• Память IQ на 2x128 тыс. отсчетов
Быстродействие:
• Время развертки в частотной области 2,5 мс
• Время развертки во временной области 1 мкс
• До 70 измерений в секунду в режиме дистанционного управления по шине GPIB
• До 80 измерений в секунду в ручном режиме работы (частота обновления экрана)
Свойства:
Анализаторы спектра R&S FSP отличаются новейшими методами измерений и широким набором стандартных функций
• Полный набор детекторов
- Максимально-пиковый, минимально-пиковый, автопиковый, отсчетов, среднеквадратического значения, среднего значения, квазипиковый
• Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов
• Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними
• Измерение мощности в соседнем канале для сигналов с несколькими несущими, поддержка до 12 соседних каналов, функция удержания максимума
• Автоматические процедуры для измерения TOI, OBW, фазового шума, ACPR и коэффициента амплитудной модуляции
• Измерение гармонических искажений
• Функции CCDF и APD (возможность использования % по оси Y)
• Редактируемые предельные линии с индикацией их соблюдения НОРМА/НАРУШЕНИЕ
Измерение дополнительной интегральной функции распределения (CCDF) сигнала WCDMA
Измерение мощности в соседнем канале во временной области: функция FAST ACP
Измерение точки пересечения по интермодуляционнымсоставляющим 3-го порядка (TOI)
Измерение мощности пакетного сигнала (вверху)
Определение занимаемой полосы частот (внизу)
Измерение коэффициента модуляции АМ-сигнала
Характеристики фильтров разрешения:
• Цифровые фильтры с полосой от 10 Гц до 100 кГц (с шагом перестройки 1,3,10)
• Аналоговые фильтры с полосой от 300 кГц до 10 МГц (с шагом перестройки 1,3,10)
• 39 канальных фильтров с полосой от 100 Гц до 5 МГц
• RRC-фильтры (IS-136, TETRA, WCDMA)
• Стандартные фильтры электромагнитных помех
• БПФ-фильтры с полосой от 1 Гц до 30 кГц
Сравнение времени развертки для полосы обзора 200 кГц при использовании цифровых фильтров и БПФ-фильтров
Сравнение канального фильтра (с полосой 1 МГц) с обычным 1 МГц фильтром разрешения
• Аттенюатор с шагом настройки 10 дБ (5 дБ с опцией FSP-B25)
• Опция электронного аттенюатора и предусилителя
• Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до -50 дБмВт
• Функция стробируемого запуска
• Полный набор функций маркера:
- Фазовый шум, шум, вниз/вверх на n дБ, список пиковых значений, частотомер (0,1 Гц за 30 мс)
• Встроенный следящий генератор с поддержкой развертки по мощности
• Управление внешним генератором (обратная развертка)
• Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения измерительной кривой
• Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C
• Набор команд GPIB, совместимый с FSEx/FSIQ
• Режим работы по списку, обеспечивающий очень быструю работу по шине GPIB
• Ethernet-интерфейс (100 Base T)
• Цветной ЖК-дисплей SVGA, 21 см
• Режим разделенного экрана
• Работа под управлением ОС Embedded XP
- Простое документирование измерений
- Дистанционное управление рабочим столом
- Совместимость (драйверы принтеров, сеть и т.п.)
• Интерфейсы: GPIB, RS-232-C, LAN (опция), USB
• Поддержка стандарта дистанционного управления VXI-11
• Широкий набор прикладного встроенного ПО, включая измерение мощности в кодовой области для стандартов связи 3 GPP:
- Bluetooth
- GSM/EDGE
- 3 GPP WCDMA, HSDPA, TD-SCDMA
- CDMA2000, 1xEV-DV, 1xEV-DO
- WLAN 802.11a (ограниченный спектр OFDM)
- Измерение коэффициента шума и усиления
- Измерительный демодулятор ЧМ/ФМ/АМ
- Измерение фазового шума
- Измерения с датчиком мощности. Поддерживаются датчики R&S NRP-Z11, Z21, Z22, Z23, Z24, Z51, Z55, Z81, Z91, внешние измерители мощности R&S NRVD, HP EPM, HP 437B, HP438A и делители мощности
Характеристика:
• Диапазон частот от 20 Гц до 7 ГГц
• Разрешающая способность по частоте от 1 Гц до 10 МГц
• Средний уровень собственных шумов (DANL) -155 дБмВт (1 Гц)
• Фазовый шум -113 дБн (1 Гц) при отстройке 10 кГц
• Дополнительные фильтры:
• Канальные фильтры с полосой от 100 Гц до 5 МГц и фильтры RRC
• БПФ-фильтры с полосой от 1 Гц до 30 кГц
• Полосовые ЭМП-фильтры и квазипиковый детектор
• Суммарная погрешность измерения 0,5 дБ
• Прикладное встроенное ПО для анализа сигналов GSM/EDGE, Bluetooth, WCDMA/HSDPA/TD-SCDMA, CDMA2000/1xEV-DV/1xEV-DO, WLAN, …
