Частотный диапазон: 9 кГц - 1,5 ГГц
Разрешение полосы пропускания (-3дБ): От 100 Гц
Уровень фазовых шумов: 88 дБн/Гц при отстройке 10 кГц
Основные техические характеристики

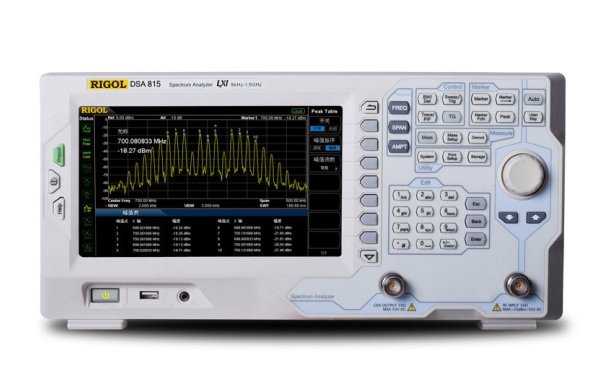

Особенности и преимущества Rigol DSA 815
| Характеристики | |
| Диапазон частот | 9 кГц - 1,5 ГГц |
| Показатель среднего уровня шумов | 135 дБм |
| Сигнал несущей частоты | 80 дБн/Гц при 10 кГц |
| Погрешность измерений уровня амплитудных колебаний | + |
| Минимальное разрешение полосы пропускания | 100 Гц |
| ЭМИ фильтр и квазипиковый детектор (опционально) | + |
| Набор измерения КСВН (опционально) | + |
| Стандартное решение для предусилителя и функции AM/FM выпрямления | + |
| Большое количество измерительных функций (опционально) | + |
| Трекинг-генератор 1,5 ГГц | + (опционально) |
| Полная совместимость со стандартными интерфейсами | LAN, USB Host, USB Device и GPIB (опционально) |
| Дисплей | с высоким разрешением - 8 дюймов (800×480 пикселей) с четким отображением и интуитивным интерфейсом для удобства работы с прибором |
| Вес |
6.2 кг (7.4 кг с элементом питания) |
Расширенные функции анализатора спектра DSA815
1.Различение малых сигналов, отстоящих по частоте всего лишь на 100 Гц
.jpeg)

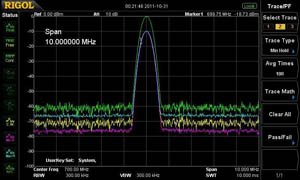

2.Возможность цветового сравнения спектров при изменении настроек разрешения полосы пропускания

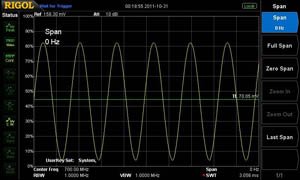

3. Нулевой интервал при выпрямлении амплитудно-модулированного сигнал
.jpeg)

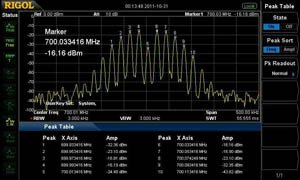

4. Считывание пиковых значений спектра для построения таблицы пиковых значений
.jpeg)

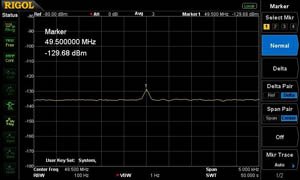

5.Возможность измерения сигнала менее -130дБм при использовании стандартного предусилителя

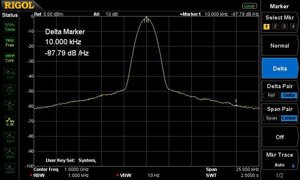

6.Плотность фазовых шумов: - 88 дБн/Гц при 10 кГц
7.ЭМИ фильтр и квазипиковый детектор

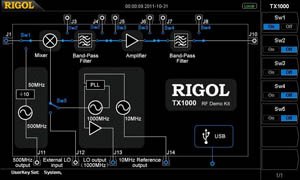

8. Возможность использования графического пользовательского интерфейса для прямого управления РЧ демонстрационным набором (передатчиком)
