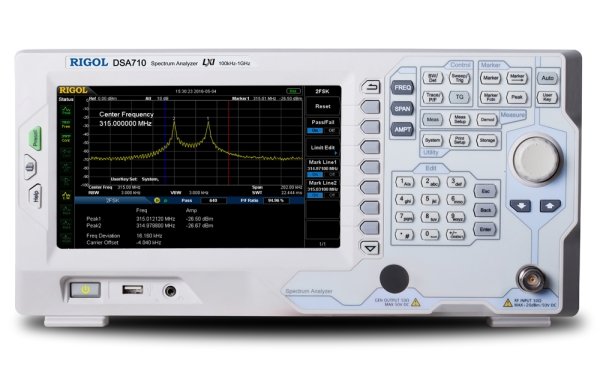

Анализатор спектра Rigol DSA700 - это лёгкий и компактный прибор с великолепным соотношением цены и возможностей. Цифровая технология ПЧ даёт исключительную производительность и стабильность при анализе спектра. В анализаторе спектра Rigol DSA700 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а также позволяет выполнять непрерывный захват сигналов
Технические характеристики
Характеристики | Параметры | Значения |
---|---|---|
ЧАСТОТА | Частотный диапазон | 100 кГц…500 МГц |
Разрешение | 1 Гц | |
Начальная калибровочная точность | <± 1х10-6 | |
Температурная стабильность источника опорной частоты | <± 2х10-6 | |
Изменение погрешности источника опорной частоты | <± 2х10-6/год | |
Погрешность измерения частоты | Разрешение маркера: полоса обзора / (кол.точек развертки-1) |
|
Погрешность: ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
||
Счетчик частоты | Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц Погрешность: ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
|
Полоса обзора | Нулевая, 100 Гц…500 МГц | |
Погрешность полосы обзора |
± полоса обзора / (кол.точек развертки-1) |
|
Плотность фазовых шумов |
|
|
ПОЛОСА ПРОПУСКАНИЯ | Полоса пропускания ПЧ (-3 дБ ) |
100 Гц… 1 МГц,с шагом 1-3-10 |
Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI) |
200 Гц, 9 кГц, 120 кГц |
|
Избирательность фильтров по уровням (60дБ/3 дБ) | ||
Погрешность установки полосы пропускания ПЧ | <5% | |
Полоса пропускания видео | 1 Гц … 3 МГц, с шагом 1-3-10 | |
АМПЛИТУДА |
Диапазон измерения уровня | Уровень собственных шумов … +20 дБм |
Максимальный уровень на входе (аттенюатор30 дБ) | 50 В (постоянное напряжение) +20 дБм (100 мВт) мощность непрерывного сигнала +30 дБм (1 Вт) макс. опасный уровень |
|
Средний уровень шумов (типично) |
без предусилителя: |
|
Частотный отклик (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц) |
без предусилителя: с предусилителем: |
|
Аттенюатор |
Предел ослабления: |
|
Погрешность переключения (центральная частота=50 МГц, относит. 10 дБ): |
||
Абсолютная амплитудная погрешность (центральная частота=50 МГц, пик. детектор, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC) |
± 0.4 дБ | |
Установка опорного уровня |
Диапазон: |
|
Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры | ||
Погрешность измерения |
||
Гармонические искажения 2-го порядка (центральная частота≥50 МГц, аттенюатор = 10 дБ, вх.уровень =-20 дБ) |
SHI : +40 дБм | |
Интермодуляционные искажения 3-го порядка (центральная частота≥50 МГц, аттенюатор = 10 дБ, двухтональный сигнал вх.уровень =-20 дБ) |
TOI: +10 дБм (центральная частота>30 МГц) | |
Проникновение центральной частоты Побочные сигналы |
||
Собственные комбинационные помехи (вх.терминатор 50 Ом, аттенюатор = 0 дБ) |
||
Переключение разрешения по полосе пропускания (относит. 1 кГц RBW) |
<0,1 дБ | |
Логарифмическая шкала | 1 дБ…200 дБ | |
Линейная шкала | 0 до опорного уровня | |
Количество точек | 601 | |
Количество графиков | 3 + основной | |
Тип детектора | Обычный, положительный пиковый, отрицательный пиковый, выборка, среднеквадратичное значение, среднее значение напряжения Квазипиковый (опция DSA800-EMI) |
|
Операции над графиками | очистить, удержание максимума, удержание минимума, усреднение, просмотр,закрыть | |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | |
РАЗВЕРТКА | Диапазон | 10 мс… 500 с (нулевой обзор) 20 мкс ….500 с (100 Гц ≤ полоса обзора ≤ 500 МГц) |
ПРЕДУСИЛИТЕЛЬ | Усиление 100 кГц…1 ГГц | 20 дБ (штатно) |
НЕПРЕРЫВНЫЙ ЗАХВАТ СИГНАЛА (опция SSC-DSA) |
Диапазон измерения | 202 кГц |
Скорость измерения | 650 спектр/с | |
ВХОДЫ/ВЫХОДЫ | ВЧ вход |
Соединитель N-типа (female) ; 50 Ом; |
Вход/выход опорного генератора | Соединитель типа BNC (female) Импеданс 50 Ом (типичное) Вход 10 МГц: Частота 10 МГц±5 ppm уровень 0 дБм…10 дБм Выход 10 МГц: Частота 10 МГц уровень +3 дБм…10 дБм, +8 дБм типично |
|
Вход внешнего запуска | Соединитель типа BNC (female) Импеданс 1 кОм (типичное) |
|
Интерфейсы коммуникационные |
USB Host 2.0 GPIB опция, через соединитель USB-GPIB |
|
Запуск | Источник запуска | свободный, видео, внешний |
Внешний запуск |
5 В TTL уровень |
|
ОБЩИЕ ДАННЫЕ | Дисплей |
Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов |
Поддержка принтера |
Протокол PictBridge |
|
Сохранение в память | USB флэш устройство (не идет в комплекте) Встроенный флэш диск |
|
Напряжение питания |
Входное напряжение: AC 100 В… 240 В/ |
|
Потребляемая мощность | 35 Вт, типично; 50 Вт, максимально |
|
Габаритные размеры | 361,6 x 178,8 х 128 мм | |
Масса |
4,25 кг |
|
Рабочая температура | 0 ºC …50 ºC | |
Относит.влажность |
≤95% (0 ºC …30 ºC) |
Расширенные измерения
- ЭМИ фильтры с квазипиковым детектором (опция DSA800-EMI)
- измерение мощности в основном канале (опция DSA800-AMK)
- измерение занимаемой полосы (опция DSA800-AMK)
- соотношение мощностей в смежных каналах (опция DSA800-AMK)
- измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK)
- измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK)
- измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK)
- измерение гармонических искажений (опция DSA800-AMK)
- измерение TOI (опция DSA800-AMK)
- непрерывный захват сигнала (опция SSC-DSA)
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.
Стандартная комплектация
- Кабель питания
- Краткое руководство по эксплуатации
Дополнительная комплектация
- адаптер USB-GPIB
- комплект аксессуаров DSA Utility Kit
- комплект адаптеров RF Adaptor Kit
- комплект аттенюаторов RF Attenuator Kit
- высокомощный (100 Вт) аттенюатор 30 дБ ATT03301H
- комплект для измерения RF CATV Kit
- опция расширенных измерений DSA800-AMK
- опция для ЭМИ измерений DSA800-EMI
- опция непрерывного захвата сигнала SSC-DSA
- комплект для монтажа в стойку DSA800-RMSA
- зонд ближнего поля RF2 или NFP-3
- мягкая сумка BAG-G1
- программное обеспечение Ultra Spectrum
- программное обеспечение для ЭМИ измерений S1210EMI Pre-compilance Software
