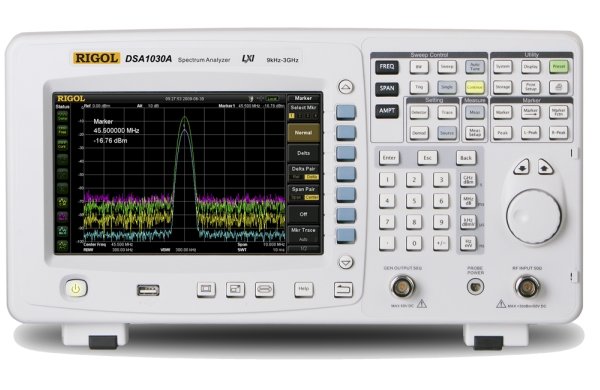

Анализатор спектра Rigol DSA1030A

Артикул: 1-4511

• Диапазон частот 9 кГц - 3 ГГц
• Разрешение по частоте: 1 Гц
• Полоса обзора 0 Гц, 100 Гц - 3 ГГц
• Фазовы­й шум  88 дБн/Гц при отстройке 10 кГц
• Рабочий диапазон по амплитуде DANL - +30 дБм
• 3 сохраняемые спектограммы + математика
• Режимы запуска свободный, видео, внешний
• Интерфейсы USB-device, USB-host, LAN, LXI-C, VGA, GPIB (опция)
• Встроенная литиевая батарея
• Цветной TFT LCD дисплей, 8.5 (21.5 см)
• Габариты: 399x223x159 (мм),
• Вес 6.2 кг (7.4 кг с элементом питания)

Частотный диапазон: 9 кГц - 3 ГГц
Разрешение полосы пропускания (-3дБ): От 10 Гц до 1 МГц в последовательности 1-3-10
Уровень фазовых шумов: -80 дБн/Гц при отстройке 10 кГц

Rigol DSA1030A это компактный и легкий анализатор спектра премиум- класса. Использование цифровых IF (промежуточной частоты) технологий гарантирует надежность и производительность.Большой дисплей (21,6 см / 8,5 ) анализатора спектра DSA1030A с разрешением 800x480 пикселей обеспечивает отличное качество изображения высококачественные спектральные линии для большого набора даных. Эти функции позволяют данному анализатор получать сигналы и параметры автоматически, а не вручную, как остальным традиционным анализаторам спектра.Удобный интуитивный графический интерфейс с различными опциями: LAN/USB хост, USB, VGA или GPIB. Навигация по меню интуитивно понятна и все функции и параметры доступны из главного меню. Компактный и прочный дизайн. Анализатор идеален для портативного использования вне помещения. Он обеспечивает измерения целого ряда параметров каналов систем связи, позволяя точно оценивать характеристики традиционной беспроводной телефонии и других систем связи с разделением каналов, а также их компонентов. Не смотря на небольшой размер прибора, он снабжен литиевым аккумулятором, позволяющим беспрерывно работать около 3 часов. Прибор легко переносить. Анализатор имеет встроенный дополнительный объём памяти (постоянная память), а также возможно сохранения данных непосредственно на USB флэш

Различные функции измерений:
• Мощность временного интервала;
• Мощность канала;
• Мощность по соседнему каналу;
• Ширина занимаемой полосы пропускания;
• Отношение несущей частоты к шуму;
• Искажение гармоники;
• Интермодуляционное искажение;
• Подсчёт частот;
• Количество измерительных точок (N), дБ;
•Маркер шумов и т.д.
С помощью ПО можно посмотреть текущую диаграмму частот, что позволяет расширить измерительную способность прибора и эффективней ее использовать.

Основные технические характеристики


    Характеристики
Диапазон частот 9 кГц - 3 ГГц
Стабильность частоты опорного генератора 3 ppm/год
Разрешение по частоте 1 Гц
Полоса обзора анализатора спектра 0 Гц, 100 Гц - 3 ГГц
Уровень фазовых шумов -88 дБн/Гц при отстройке 10 кГц
Фильтры RBW (-3дБ) 10 Гц - 1 МГц с шагом 1-3-10
Видеофильтры (-3дБ) 1 Гц - 3 МГц с шагом 1-3-10
Анализатор спектра оснащен встроенными предусилителем и демодулятором
Следящий генератор (опция)  +
Маркерные измерения  +
Мин. уровень собственных шумов анализатора спектра (DANL) 148 дБм в полосе пропускания 10 Гц
Рабочий диапазон по амплитуде DANL - +30 дБм
Установка опорного уровня -100 дБм - +30 дБм, с шагом 1 дБм
Количество сохраняемых спектрограмм 3 + математика
Режимы детектирования Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
Время развертки 10 мс - 3000 с (100 Гц - 3 ГГц), 20 мкс - 3000 с (нулевая полоса)
Режимы запуска свободный, видео, внешний
Сохранение данных на внешний USB-накопитель и внутреннюю флэш-память (2ГГб)
Интерфейсы USB-device, USB-host, LAN, LXI-C, VGA, GPIB (опция)
Встроенная литиевая батарея + (обеспечивает до 3-х часов беспрерывной работы)
Дисплей цветной TFT LCD, 8.5 (21.5 см), 800х480, 65 536 цветов
Габариты 399x223x159 (мм)
Вес 6.2 кг (7.4 кг с элементом питания)
