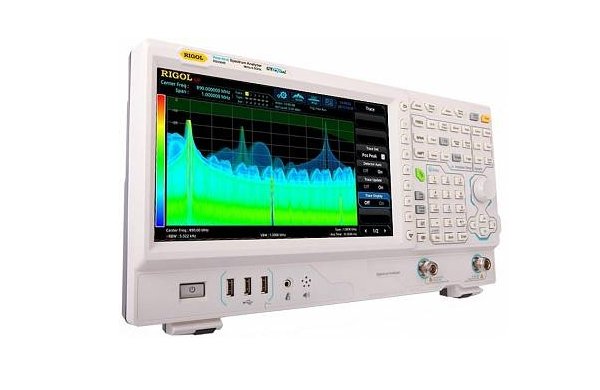

Анализатор спектра Rigol RSA3030-TG использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор спектра Rigol RSA3030-TG позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс. Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol RSA3030-TG для измерения S-параметров.
В новую серию вошли четыре модели с максимальной частотой 3,0 ГГц (RSA3030 и RSA3030-TG) и 4,5 ГГц (RSA3045 и RSA3045-TG). Аналогично анализаторам спектра серии RSA5000 в новой серии используется инновационная технология UltraReal, что позволяет в режиме реального времени гарантированно захватывать сигналы с минимальной длительностью 9,3 мкс (7,45 мкс опционально) в полосе обзора до 10 МГц (опция 40 МГц).
Обе серии анализаторов спектра Rigol RSA5000 и RSA3000 могут работать как в режиме обычного свипирующего анализатора спектра (GPSA режим), так и в режиме анализатора спектра реального времени (RTSA).
Применяемая в RSA5000 и RSA3000 инновационная технология UltraReal позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала
-
Полоса анализа: штатно 10 МГц; опционально 25 МГц (RSA3000-B25) и 40 МГц (RSA3000-B40 )
-
Гарантированный захват сигналов 100% POI длительностью 9,3 мкс (штатно); 7,82 мкс (RSA3000-B25) или 7,45 мкс (RSA3000-B40 )
-
Скорость обработки до 146484 преобразований в секунду
Запуск по частотной маске (FMT)
Позволяет быстро захватывать и отображать кратковременные и спорадичные события
Различные, в т.ч. комбинированные режимы отображения
Для наибольшего удобства для анализа и обработки полученной информации новые анализаторы спектра имеют семь режимов визуализации в режиме реального времени.
Кроме отображения спектра в режиме свипирующего анализатора, новые анализаторы могут визуализировать сигнал, как в однооконном представлении, так и отображать два окна с разными видами на одном дисплее одновременно.
|
Density (Спектральная плотность) |
Spectrogram (Спектрограмма) |
|
Power versus Time PvT (Распределение мощности во времени) |
PVT& Normal |
|
PVT& Spectrogram |
Density& Spectrogram |
Новые анализаторы спектра реального времени Rigol RSA3000 и RSA5000 серии обеспечивают гибкий пользовательский интерфейс управления благодаря наличию 10,1" сенсорного мультитач дисплея с разрешением 1024 х 600 пикселей
Фактически RSA3000 представляет собой экономную версию более "продвинутых" анализаторов спектра серии RSA5000.
| Параметр / Серия | RSA3000 | RSA5000 |
|---|---|---|
| Диапазон частот | 9 кГц…3,0 ГГц (RSA3030, RSA3030-TG) 9 кГц…4,5 ГГц (RSA3045, RSA3045-TG) |
9 кГц…3,2 ГГц (RSA5032, RSA5032-TG 9 кГц…6,5 ГГц (RSA5065, RSA5065-TG) |
| Погрешность опорного генератора | 1 ppm (опция: 0,1 ppm) | |
| Режим свипирующего анализатора GPSA | ||
| Фазовый шум (отстройка 10 кГц) | -102 дБн/Гц | -108 дБн /Гц |
| Полоса RBW | 10 Гц…3 МГц 1 Гц…10 МГц (опция) |
1 Гц…10 МГц |
| Полоса видео | 1 Гц…10 МГц | 1 Гц…10 МГц |
| ЭМИ фильтры | опция: 200 Гц, 9 кГц, 120 кГц, 1 МГц | штатно: 200 Гц, 9 кГц, 120 кГц, 1 МГц |
| DANL | без п/у: -141 дБм с п/у (опция): -161 дБм |
без п/у: -145 дБм с п/у (опция): -165 дБм |
| Частотный отклик | 0,5 дБ | 0,3 дБ |
| Трекинг-генератор | для моделей с индексом "-TG". Диапазон частот: 100 кГц…макс.полоса анализатора | |
| Режим анализатора реального времени RTSA | ||
| Полоса анализа в реальном времени | штатно: 10 МГц опция: 25 МГц, 40 МГц |
штатно: 25 МГц опция: 40 МГц |
| Мин. длительность гарантир. захвата | штатно 9,3 мкс опция 7,82 мкс; 7,45 мкс |
7,45 мкс |
| Скорость БПФ | 146484 FFT/сек | |
| Визуализация | 7 режимов: Normal (Обычный спектр), Density (Спектральная плотность), Spectrogram (Спектрограмма), Power versus Time PvT (Распределение мощности во времени), PVT& Normal, PVT& Spectrogram, Density& Spectrogram | |
| Общие характеристики | ||
| Интерфейсы | USB-host (4 шт), USB-device, LAN, HDMI | |
| Дисплей | 10,1 ", емкостной мультитач, 1024х600 | |
| Габаритные размеры | 410х224х135 мм | |
 |
 |
 |
Стандартная комлектация
- Анализатор спектра
- Кабель питания
- Руководство по эксплуатации
Дополнительная комплектация
- опция предусилителя RSA3000-PA
- опция повышенной стабильности опорного генератора OCXO-C08
- опция расширенной полосы RBW RSA3000-RBW
- опция расширенных измерений RSA3000-AMK
- опция расширенной полосы анализа в реальном времени 25 МГц RSA3000-B25
- опция расширенной полосы анализа в реальном времени 40 МГц RSA3000-B40
- опция ЭМИ измерений RSA3000-EMC
- комплект аксессуаров DSA Utility Kit
- комплект аксессуаров RF Attenuator Kit
- комплект адаптеров RF Adaptor Kit
- комплект адаптеров RF CATV Kit
- аттенюатор ATT03301H
- ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G
- ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G
- зонд ближнего поля NFP-3
- мост для измерения КСВН VB1032
- мост для измерения КСВН VB1080
- комплект для монтажа в стойку RM6041
- программное обеспечение Ultra Spectrum
- программное обеспечение S1210 EMI Pre-compliance Software
