Анализатор спектра портативный АКИП-4215

Артикул: 1-387518

  • Диапазон частот анализатора спектра: 9 кГц…3,6 ГГц
  • Диапазон частот векторного анализатора цепей (опция): 100 кГц… 3,6 ГГц
  • Диапазон частот анализатора АФУ: 100 кГц… 3,6 ГГц (при наличии опции источника сигнала)
  • Диапазон установки частот источника сигнала (опция): 100 кГц… 3,6 ГГц
  • Предусилитель в стандартной комплектации: 25 дБ
  • Уровень собственных шумов: 165 дБм (предусилитель включен)
  • Плотность фазовых шумов: 10 дБс/Гц несущая 1 ГГц, смещение 10 кГц
  • Динамический диапазон: 114 дБ
  • Дополнительные измерительные режимы (опция): CHP, мощность канала; ACPR, коэффициент мощности смежного канала; OBW, занимаемая полоса пропускания; T-Power, мощность во временной области; CNR, коэффициент шума несущей; гармоническое измерение; TOI, пересечение третьего порядка; спектрограмма.
  • Аналоговая демодуляция (опция): АМ, ЧМ, ФМ
  • Цифровая демодуляция (опция): ASK: 2ASK; FSK: 2FSK, 4FSK, 8FSK, 16FSK; MSK: GMSK; PSK: BPSK, QPSK, OQPSK, 8PSK; DPSK: DBPSK, DQPSK, D8PSK, π/4 -DQPSK, π/8 -D8PSK; QAM: 16, 32, 64, 128, 256

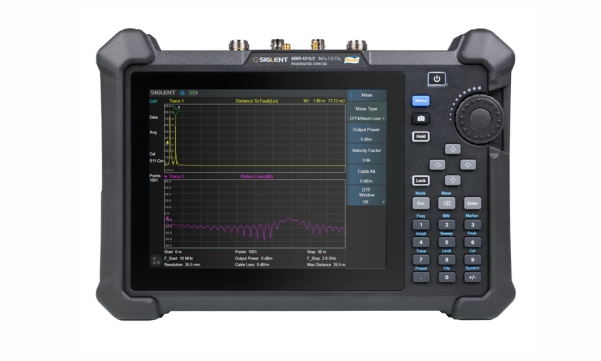

Портативный комбинированный анализатор спектра и векторный анализатор цепей АКИП-4215

Ключевые параметры

  • Диапазон частот анализатора спектра: 9 кГц…3,6 ГГц
  • Диапазон частот векторного анализатора цепей (опция): 100 кГц… 3,6 ГГц
  • Диапазон частот анализатора АФУ: 100 кГц… 3,6 ГГц (при наличии опции источника сигнала)
  • Диапазон установки частот источника сигнала (опция): 100 кГц… 3,6 ГГц
  • Предусилитель в стандартной комплектации: 25 дБ
  • Уровень собственных шумов: 165 дБм (предусилитель включен)
  • Плотность фазовых шумов: 10 дБс/Гц несущая 1 ГГц, смещение 10 кГц
  • Динамический диапазон: 114 дБ
  • Дополнительные измерительные режимы (опция): CHP, мощность канала; ACPR, коэффициент мощности смежного канала; OBW, занимаемая полоса пропускания; T-Power, мощность во временной области; CNR, коэффициент шума несущей; гармоническое измерение; TOI, пересечение третьего порядка; спектрограмма.
  • Аналоговая демодуляция (опция): АМ, ЧМ, ФМ
  • Цифровая демодуляция (опция): ASK: 2ASK; FSK: 2FSK, 4FSK, 8FSK, 16FSK; MSK: GMSK; PSK: BPSK, QPSK, OQPSK, 8PSK; DPSK: DBPSK, DQPSK, D8PSK, π/4 -DQPSK, π/8 -D8PSK; QAM: 16, 32, 64, 128, 256

Технические характеристики

Частотный диапазон

9 кГц-3,6 ГГц опция векторного анализатора 100 кГц-3,6 ГГц

Полоса пропускания (RBW)

1 Гц-3 МГц

Полоса обзора

100 Гц-3,6 ГГц

Гармонические искажения

-65 дБн

Уровень собственных шумов

-162 дБм

Фазовый шум

-100 дБн/Гц

Максимальный измеряемый уровень

+30 дБм

Экран

Сенсорный емкостной, TFT, 800 х 600, 21,34 см

Особенности

Многофункциональный, портативный анализатор сигналов – Анализатор спектра, Анализатор АФУ (антенно-фидерных устройств) – при наличии опции трекинг-генератора, опция - Векторный анализатор (измерение S11, S21), опция - Анализатор цифровых и аналоговых модуляций. Встроенный предусилитель. Программные опции - AMK - расширенный набор измерений, трекинг генератор, векторный анализатор цепей, анализ аналоговых модуляций, анализ цифровых модуляций, выход постоянного напряжения 12 … 32 В. Внутренняя память 3,2 ГБ. Встроенная аккумуляторная батарея, до 4-х часов работы.

Интерфейс

LAN, USB, опция – GPIB

Опорный генератор

±5×10-6
