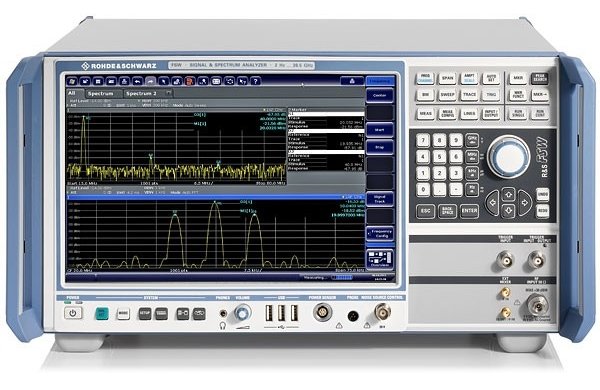

Назначение анализатора спектра и сигналов FSW:
Новый высокоэффективный анализатор спектра и сигналов FSW разработан в соответствии с высокими требованиями заказчиков. Благодаря низкому фазовому шуму, широкой полосе анализа, простому и интуитивно понятному управлению, ана- лизатор позволяет быстро и легко выполнять измерения.
Анализатор спектра и сигналов FSW выпускается в нескольких исполнениях:
- FSW8 - от 2 Гц до 8 ГГц;
- FSW13 - от 2 Гц до 13,6 ГГц;
- FSW26 - от 2 Гц до 26,5 ГГц;
- FSW43 - от 2 Гц до 43,5 ГГц;
- FSW50 - от 2 Гц до 50 ГГц;
- FSW67 - от 2 Гц до 67 ГГц;
- FSW85 - от 2 Гц до 85 ГГц;
Особенности анализатора спектра и сигналов FSW:
- Диапазон частот от 2 Гц до 8 ГГц / 13,6 / 26,5 / 43,5 / 50 / 67 / 85 / 90 ГГц;
- Низкий уровень фазового шума: -140 дБн/Гц при отстройке 10 кГц (несущая 1 ГГц); -117 дБн/Гц при отстройке 10 кГц (несущая 60 ГГц);
- Динамический диапазон измерений коэффициента утечки мощности в соседний канал (ACLR) для WCDMA (с коррекцией шума) составляет -88 дБ;
- Полоса анализа до 5 ГГц;
- Общая погрешность измерения 0,4 дБ на частотах до 8 ГГц;
- Сенсорный экран высокого разрешения с диагональю 12,1 дюйма (31 см) обеспечивает удобство работы с прибором;
- Несколько задач измерения могут выполняться и отображаться параллельно.
Описание анализатора спектра и сигналов FSW:
ВЧ-характеристики, отвечающие самым взыскательным требованиям
- Непревзойденное значение фазового шума — идеально подходит для измерения параметров гетеродинов радаров и задач телекоммуникаций.
Великолепный динамический диапазон FSW для измерений фазового шума предоставляет преимущества разработчикам генераторов, синтезаторов и передающих систем. При отстройке от несущей 10 кГц величина фазового шума FSW составляет -140 дБн/Гц на частоте несущей 1 ГГц, -131 дБн/Гц на частоте несущей 10 ГГц и -117 дБн/Гц на частоте несущей 60 ГГц. Таким образом, FSW превосходит предыдущие анализаторы более чем на 10 дБ.
- Низкий отображаемый средний уровень собственных шумов (DANL) обеспечивает великолепный динамический диапазон для измерения паразитных составляющих.
Благодаря низкому отображаемому среднему уровню собственных шумов (DANL) (тип. зн. -159 дБмВт (1 Гц) на частоте 2 ГГц, -150 дБмВт (1 Гц) на частоте 25 ГГц, даже без использования предусилителя), FSW позволяет быстрее и надежнее проанализировать паразитные излучения в широком диапазоне частот. DANL может быть снижен еще на 13 дБ с помощью функции коррекции шума анализатора. Это позволяет пользователям идентифицировать даже самые незначительные паразитные сигналы, которые ранее были скрыты среди шумов, и эффективно оптимизировать передающую систему.
- Интегрированные фильтры верхних частот позволяют легко выполнить измерения гармоник.
Для измерения гармонических составляющих передающих систем FSW может быть дополнительно оснащен переключаемыми фильтрами верхних частот (FSW-B13) для частот несущих до 1,5 ГГц. Это значительно расширяет динамический диапазон по сравнению с традиционными анализаторами спектра, поэтому можно обойтись без внешних фильтров. Это упрощает настройку испытательного комплекса, например для систем GSM, CDMA, WCDMA, LTE и TETRA.
- Высокая чувствительность даже на низких частотах;
- Высокая точность, погрешность измерения < 0,4 дБ вплоть до 8 ГГц;
- Непревзойденный динамический диапазон до 1 ГГц благодаря отдельному приемному тракту.
Готовность к будущему
- Ширина полосы анализа до 5 ГГц.
Требования к ширине полосы анализа непрерывно растут. Это становится очевидным при современных тенденциях развития СВЧ-индустрии: при измерении характеристик сигналов с несколькими несущими; при анализе радиолокационных сигналов; при испытаниях систем связи самых последних стандартов (5-е поколение (5G), сигналы IEEE 802.11ad WLAN, LTE) и других широкополосных сигналов. Имея в распоряжении полосы анализа до 5 ГГц нет необходимости прибегать к использованию внешнего программного обеспечения и дополнительным процедурам настройки / калибровки измерительного тракта.
Конфигурация | Максимальная полоса частот анализа |
Применение |
Стандартная | 10 МГц | • Стандартные области применения и измерения с одной несущей, например: WCDMA, cdma2000®, TD-SCDMA, TETRA |
FSW-B28 | 28 МГц | • Измерения параметров модуляции сигналов WiMAX™, LTE, WLAN 802.11a/b/g |
FSW-B40 | 40 МГц | • Измерения параметров модуляции сигналов 802.11n • Определение характеристик и линеаризация параметров усилителей |
FSW-B80 | 80 МГц | • Определение характеристик и линеаризация параметров усилителей • Измерения параметров широкополосных импульсов • Измерения параметров модуляции сигналов 802.11ac |
FSW-B160 | 160 МГц | • Определение характеристик и линеаризация параметров усилителей • Измерения параметров широкополосных импульсов • Измерения параметров модуляции сигналов 802.11ac |
FSW-B320 FSW-B512 FSW-B1200 FSW-B2000 FSW-B2001 FSW-B5000 |
320 МГц 512 МГц 1,2 ГГц 2 ГГц 2 ГГц 5 ГГц |
• Определение характеристик и линеаризация параметров усилителей • Измерения параметров широкополосных импульсов • Анализ сигналов с несколькими несущими • Измерения параметров радиолокационных импульсов • Измерения параметров сигналов самых последних систем связи |
Очень удобный пользовательский интерфейс
Эффективная работа с прибором во многом зависит от удобства работы с ним.
- Благодаря сенсорному дисплею высокого разрешения могут быть выполнены: изменения отдельных настроек, изменения параметров отображения, перемещения маркеров, масштабирование диаграмм, выбор методов анализа.
- Благодаря полупрозрачным диалоговым окнам измеряемые сигналы всегда полностью видимы.
- Клавиши UNDO / REDO отменяют / повторяют ранее выполненные действия. Функция очень полезна для восстановления состояния прибора, поскольку при случайном нажатии определенных кнопок могут быть потеряны многие настройки.
- В зависимости от установленных опций, анализатор поддерживает множество режимов работы для различных задач анализа и разных типов сигналов. Имеется возможность активировать несколько измерительных каналов. Каждый канал отображается на экране в отдельной вкладке. Режим MultiView обеспечивает одновременный просмотр всех активных в данный момент каналов.
Идеальное решение для анализа радиолокационных систем
Анализ характеристик радиолокационных систем требует измерения многочисленных параметров импульсов. Опция FSW-K6 (импульсные измерения) позволяет одним касанием кнопки измерить все необходимые параметры, такие как длительность импульса, период импульсов, времена нарастания и спада импульса, падение мощности во время импульса и фазовую модуляцию внутри импульса, а также производит анализ тенденций на протяжении многих импульсов. Пользователь может выбрать результаты, которые будут одновременно отображаться на экране. Опция FSW-K6S (анализ области боковых лепестков / анализ компрессии импульсов) расширяет возможности измерения параметров импульсных сигналов в радарных системах, использующих технологии сжатия импульсов. Опция позволяет выявить взаимосвязь между измеряемым импульсом и «идеальным» (опорным) импульсом, подобно тому как это происходит в приемнике радара. Вид корреляционной функции будет зависеть от формы сигнала, и степени расхождения между измеряемым и опорным сигналом. Расхождения между сигналами будут влиять и на форму главного лепестка, и на уровни боковых лепестков корреляционной функции. Также можно выбрать результаты, которые будут одновременно отображаться на экране, например: ширина главного лепестка, подавление и задержка боковых лепестков, интегрированная мощность главного и боковых лепестков, корреляция по мощности, частота/фаза главного лепестка.
Определение взаимовлияния между сигналами
- Мультистандартный анализатор радиосигналов (MSRA)
Эту задачу позволяет решить новая функция мультистандартного анализатора радиосигналов, имеющаяся у FSW. Функция MSRA поддерживается в различных измерительных приложениях анализатора FSW: I/Q-анализаторе, анализе сигналов различных стандартов связи, анализе аналоговой модуляции (опция FSW-K7), общем векторном анализе сигналов (опция FSW-K70), анализе переходных процессов (опции FSW-K60, K60H и K60C) позволяет проводить одновременные измерения параметров различных сигналов на разных частотах, в пределах полосы частот анализа 500 Мгц.
Общий векторный анализ сигналов
Опция общего векторного анализа сигналов FSW‑K70 основана на опции FSV‑K70 для анализатора спектра и сигналов FSV. Кроме возможностей FSV‑K70 опция FSW‑K70 также обеспечивает:
- Загрузку пользовательских схем модуляции;
- Поддержку модуляций высокого уровня 512QAM и 1024QAM, а также простых схем модуляции 2‑ASK и 4‑ASK;
- Функцию эквалайзера;
- Режимы анализа последовательностей; и мультистандартного анализа радиосигналов;
- Большие, по сравнению с FSV, скорость передаваемых данных (частота дискретизации до 10 ГГц) и количество окон измерения (до 16).
Опция измерений ЭМП для анализаторов спектра и сигналов FSW
Программная опция FSW‑K54 обеспечивает проведение предварительных испытаний продукции на ЭМС и соответствует требованиям CISPR 16‑1‑1. Опция предлагает ЭМС‑фильтры полос пропускания, детекторы (пиковый, средний, квазипиковый, среднеквадратический), предельные линии, ввод калибровочных коэффициентов для подключаемых аксессуаров (антенн, эквивалентов сети и прочего) и автоматизирует процесс измерений.
Анализ сигналов в реальном масштабе времени
Опции FSW‑K160R/ ‑K512R/ ‑K800R позволяют осуществлять анализ спектра в реальном масштабе времени с полосой от 160МГц до 512МГЦ и 800МГц соответственно. 2343750 преобразований БПФ в секунду с FSW‑K800R дают возможность со 100 % вероятностью в пределах заданной погрешности по уровню перехватывать события с длительностью от 0,46 мкс. Установка опций возможна на анализаторах FSW для чего необходимо наличие опции FSW‑B160, FSW‑B512 и выше.
Анализ переходных процессов, скачков частоты и ЛЧМ
Базовая опция FSW‑K60 обеспечивает запись захваченных прибором спектрограмм в полосе анализа до 320 МГц в накопительный буфер (память буфера до 20000 спектрограмм) и дальнейшее отображение частотных, амплитудных или фазовых зависимостей от времени как для всей области анализа, так и для выбираемого пользователем диапазона частот/времени.
Дополнительная опция FSW‑K60H обеспечивает автоматическую регистрацию и анализ сигналов со скачкообразной перестройкой частоты, отображение результатов измерения и статистики в конфигурируемой пользователем таблице. Результаты включают в себя следующие параметры: время простоя/переключения/генерации сигнала, частоты, отклонения частот и многое другое. Пользователь может выбирать между автоматической регистрацией перескоков частоты или предустановленными настройками, используя их для тестирования на соответствие определенному радиосигналу.
Дополнительная опция FSW‑K60С обеспечивает автоматическую регистрацию и анализ ЛЧМ‑сигналов с отображением результатов измерения параметров свипирования: скорости, направления, длительности, линейности. Аналогично опции FSW‑K60H регистрация результатов измерения параметров ЛЧМ‑сигналов может происходить автоматически либо по заданной пользователем модели. Область применения: тестирование ЛЧМ‑радаров, используемых в современных автомобилях, высотомерах, обзорных РЛС, применяемых в военной или авиационной сфере.
Анализ аналоговых квадратурных сигналов
Опции FSW‑B71 и B71E позволяют проводить анализ сигналов комплексной I/Q‑модуляции, аналогично опции FSQ‑B71. Опция FSW‑B71 обеспечивает полосу пропускания 40 МГц, опция FSW‑B71Е расширяет полосу пропускания до 80 МГц. Анализ возможен в режиме I/Q‑анализатора и в опциях по анализу радиокоммуникационных сигналов типа FSW‑K70. Опция также поддерживает прямое подключение к аналоговым входам активных пробников серий RT‑ZS/RT‑ZD.
Функция записи SCPI команд
Встроенная функция SCPI Recorder предназначена для записи, отображения и экспорта записанных команд в формате SCPI. Все эти возможности доступны в отдельном диалоговом окне. Чтобы его активировать необходимо на панели инструментов (верхняя часть экрана) нажать соответствующий значок SCPI. Используя SCPI Recorder, вы можете создать скрипт с нужными вам командами непосредственно на приборе, а затем экспортировать скрипт (расширение MatLab, NICVI, Plain SCPI и Python) для использования на вашем ПК.
Технические характеристики
Параметр | Значение | |||||||
FSW8 | FSW13 | FSW26 | FSW43 | FSW50 | FSW67 | FSW85 | ||
Частотный диапазон | 2 Гц...8 ГГц | 2 Гц...13,6 ГГц | 2 Гц...26,5 ГГц | 2 Гц...43,5 ГГц | 2 Гц...50 ГГц | 2 Гц...67 ГГц | ВЧ1: 2 Гц ...85 ГГц; 2 Гц...90 ГГц (с -B90G) ВЧ2: 2 Гц ...67 ГГц |
|
Разрешение по частоте | 0,01 Гц | |||||||
Стабильность опорного генератора (старение) | ||||||||
Стандартно | +/-1 x 10-7 | |||||||
С опцией FSW-B4 | +/-3 x 10-8 | |||||||
Количество точек свипирования | от 101 до 100’000 | |||||||
Полосы разрешения | ||||||||
Свипирующие и БПФ (по уровню -3 дБ) | от 1 Гц до 10 МГц, доп. 3,9 кГц, 6,25 кГц с опц. -В8 доп. 20/ 50/ 80 МГц | |||||||
Канальные фильтры (по уровню -3 дБ) | от 10 Гц до 10 МГц с опц. -В8 доп. 20/ 28/ 40/ 80 МГц | |||||||
ЭМС-фильтры (по уровню -6 дБ) (опц. FSW-K54) | 10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1МГц | |||||||
Полосы анализа | ||||||||
Стандартно | 10 МГц (YIG преселектор выкл. для f ≥ 8 ГГц) | |||||||
С опцией FSW-В28 | 28 МГц (YIG преселектор выкл. для f ≥ 8 ГГц) | |||||||
С опцией FSW-В40 | 40 МГц (YIG преселектор выкл. для f ≥ 8 ГГц) | |||||||
С опцией FSW-В80 | 80 МГц (YIG преселектор выкл. для f ≥ 8 ГГц) | |||||||
С опцией FSW-В160 | 160 МГц (YIG преселектор выкл. для f ≥ 8 ГГц) | |||||||
С опцией FSW-В320 | 320 МГц (YIG преселектор выкл. для f ≥ 8 ГГц) | |||||||
С опцией FSW-В512/512R | 512 МГц (YIG преселектор выкл. для f ≥ 8 ГГц) | |||||||
С опцией FSW-В1200 | 1,2 ГГц (YIG преселектор выкл. для f ≥ 12 ГГц) | |||||||
С опцией FSW-В2001/ B800R | 2 ГГц (YIG преселектор выкл. для f ≥ 12 ГГц) | |||||||
С опцией FSW-В5000 | 5 ГГц (YIG преселектор выкл. для f ≥ 12 ГГц) | |||||||
Спектральная чистота (однополосный фазовый шум) несущая 1 ГГц | ||||||||
Отстройка 10 Гц | стд. | < -80 дБн/Гц, -90 дБн/Гц (тип) | ||||||
с -В4 | < -95 дБн/Гц, -100 дБн/Гц (тип) | |||||||
Отстройка 1 кГц | < -127 дБн/Гц, -132 дБн/Гц (тип) | |||||||
Отстройка 10 кГц | < -136 дБн/Гц, -140 дБн/Гц (тип) | |||||||
Отстройка 100 кГц | < -139 дБн/Гц, -143 дБн/Гц (тип) | |||||||
Отстройка 1 МГц | < -145 дБн/Гц, -149 дБн/Гц (тип) | |||||||
Отображаемый средний уровень шума (DANL), дБм (тип.) | ||||||||
Без предусилителя | от 1 МГц до 1 ГГц | -154 | -154 | -154 | -154 | -154 | -154 | -150 |
от 3 ГГц до 8 ГГц | -156 | -156 | -156 | -156 | -156 | -156 | -156 | |
от 13,6 ГГц до 18 ГГц | - | -153 | -153 | -153 | -153 | -148 | -148 | |
от 25 ГГц до 34 ГГц | - | - | - | -147 | -147 | -139/-141 | -139/-141 | |
от 43,5 ГГц до 47 ГГц | - | - | - | - | -140 | -131 | -133/-141 | |
от 55 ГГц до 62 ГГц | - | - | - | - | - | -139 | -136/-141 | |
от 75 ГГц до 80 ГГц | - | - | - | - | - | - | -125 | |
С вкл. предусилителем | от 150 МГц до 8 ГГц | -169 | -169 | -169 | -166/-169 | -162/-165 | -162/-165 | - |
от 13,6 ГГц до 22 ГГц | - | -166 | -166 | -166/-167 | -161/-162 | -160/-161 | - | |
от 26,5 ГГц до 40 ГГц | - | - | - | -164 | -160 | -157/-159 | - | |
от 43,5 ГГц до 47 ГГц | - | - | - | - | -155 | -146/-150 | - | |
от 56 ГГц до 62 ГГ | - | - | - | - | - | -144/-150 | - | |
Уровень подавления каналов приема зеркальных частот и прочих паразитных каналов | -90 дБн | |||||||
Уровень остаточных сигналов комбинационных частот | f ≤ 1 МГц | -90 дБм | ||||||
1 МГц < f ≤ 8900 МГц | -110 дБм | |||||||
8,9 ГГц < f ≤ 85 ГГц | -100 дБм | |||||||
Точка пересечения третьего порядка (TOI) | до +30 дБм (тип.) | |||||||
Общая погрешность измерения | от 0,27 дБ до 3,1 дБ | |||||||
Общие характеристики | ||||||||
Дисплей | Диагональ 30,7 см (12,1 дюйма), цветной, сенсорный, разрешение WXGA, 1280 x 800 пикселей | |||||||
Аудиодемодуляция (АМ, ЧМ) | Встроенный динамик и разъем для наушников | |||||||
Хранение данных | Внутренняя память, ЖД ≥ 32 Гбайт | |||||||
Питание | Сеть переменного тока 100-240 В, 50-60/ 400 Гц | |||||||
Потребляемая мощность | 150 Вт (без опций), 250 Вт (со всеми опциями |
175 Вт (без опций), 275 Вт (со всеми опциями |
200 Вт (без опций), 300 Вт (со всеми опциями |
220 Вт (без опций), 320 Вт (со всеми опциями |
230 Вт (без опций), 330 Вт (со всеми опциями) |
|||
Габаритные размеры, Ш-В-Г (мм) | 462 x 240 x 504 | 462 x 240 x 610 | ||||||
Масса (без опций) | < 19 кг | < 21 кг | < 24 кг | < 27 кг |
Комплект поставки
№ | Наименование | Количество |
1 | Анализатор спектра и сигналов | 1 |
2 | Руководство по эксплуатации | 1 |
3 | Методика поверки | 1 |
