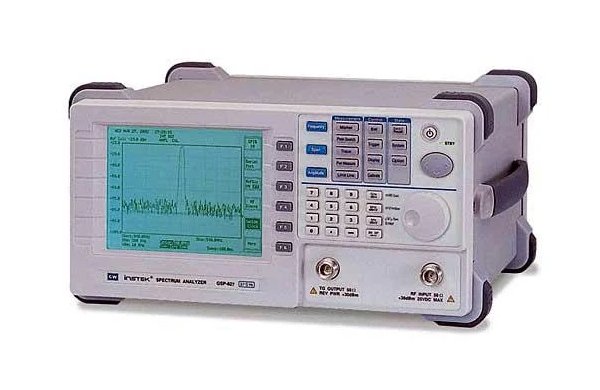

Описание:
- 9 кГц…2,7 ГГц;
- полоса обзора нулевая, от 2 кГц/дел до отображения всего диапазона (шаг 1-2-5);
- фильтры ПЧ 3/30/300 кГц/4 МГц, видео 10 Гц/…/1 МГц (шаг 1-3);
- развертка 100 мс…25,6 с;
- входной уровень –105…20 дБм (защита до 30 дБм, ± 25 В);
- аттенюатор –30…20 дБм;
- вход 50 Ом (или настраивается), КСВН < 1,5;
- 10 маркеров;
- накопление, усреднение, пик. значения, мат. обработка, маски;
- память до 100 спектрограмм с временными метками;
- внешняя опорная частота (64 кГц/1/1,544/2,048/…/19,2 МГц);
- Опции: трекинг генератор; приемник АМ/ЧМ; набор фильтров для анализа ЭМИ; GPIB; сетевой адаптер
Технические характеристики
Частота |
|
|
Частотный диапазон |
9 кГц…2700 МГц |
|
Нестабильность источника опорной частоты |
± 10 -5 / 0…50 °С |
|
Полоса обзора |
Нулевая; 2 кГц/дел…250 МГц/дел (1-2-5); весь диапазон |
|
Плотность фазовых шумов |
-85 дБс/Гц на 1 ГГц при отстройке на 20 кГц |
|
Скорость развертки |
100 мс…25,6 с |
Полоса пропускания |
|
|
Полоса пропускания ПЧ |
3 кГц; 30 кГц; 300 кГц; 4 МГц |
|
Погрешность установки полосы пропускания ПЧ |
± 20 % |
|
Полоса пропускания видео |
10 Гц…1 МГц (1-3) |
Амплитуда |
|
|
Диапазон измерений |
-100…20 дБм: 1…2500 МГц, фильтр ПЧ 3 кГц -95…20 дБм: 150 кГц…1 МГц / 2500…2700 МГц, ПЧ 3 кГц -80…20 дБм: 50…150 кГц, фильтр ПЧ 3 кГц Не нормируется: 9…50 кГц |
|
Макс. входной уровень |
30 дБм, постоянное 25 В |
|
Относительный опорный уровень |
-30…20 дБм |
|
Погрешность измерения |
± 1,5 дБ на 100 МГц |
|
Неравномерность АЧХ |
± 1,5 дБ |
|
Погрешность логарифмич. шкалы дисплея |
± 1,5 дБ при превышении диапазона индикации 70 дБ |
|
Плотность собственных шумов |
-130 дБм/Гц: 1…2500 МГц -125 дБм/Гц: 150 кГц…1 МГц, 2500…2700 МГц -105 дБм/Гц: 50…150 кГц Не нормируется: 9…50 кГц |
|
Гармонические искажения |
< -60 дБс при входном уровне не превышающем – 40 дБм |
|
Негармонические искажения |
< -60 дБ при входном уровне не превышающем относительный опорный уровень |
|
Интермодуляционные искажения 3-го порядка |
< -70 дБс при входном уровне –40 дБм |
Вход |
|
|
ВЧ вход |
Соединитель N-типа; 50 Ом; КСВН < 1,5 при относительном опорном уровне 0 дБм |
|
Вход опорной частоты |
Соединитель BNC-типа; 64 кГц; 1 МГц; 1,544 МГц; 2,048 МГц; 5 МГц; 10 МГц; 10,24 МГц; 13 МГц; 15,36 МГц; 15,4 МГц; 19,2 МГц |
|
Интерфейс RS- 232C |
9 контактов |
|
Вход питания постоянным напряжением |
12 В; диаметр 5,5 мм |
Дополнительные функции |
|
|
Энергонезависимая память |
Запись до 100 спектрограмм и профилей |
|
Маркерные измерения |
10 маркеров с функциями: Δ-измерения; установка на пик. значения; трекинг |
|
Обработка спектрограмм |
Пик. значения; накопление; замораживание; мат. обработка |
|
Измерение мощности |
Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала |
Общие данные |
|
|
Дисплей |
Графический ЖК индикатор с разрешением 640 х 480; ч/б |
|
Напряжение питания |
100…240 В, 48…63 Гц (автовыбор) |
|
Габаритные размеры |
330х170х340 мм |
|
Масса |
4,5 кг |
Комплект поставки
- Прибор;
- Шнур питания – 1 шт.;
- Руководство по эксплуатации – 1 шт.
- Краткая инструкция пользователя – 1 шт.
