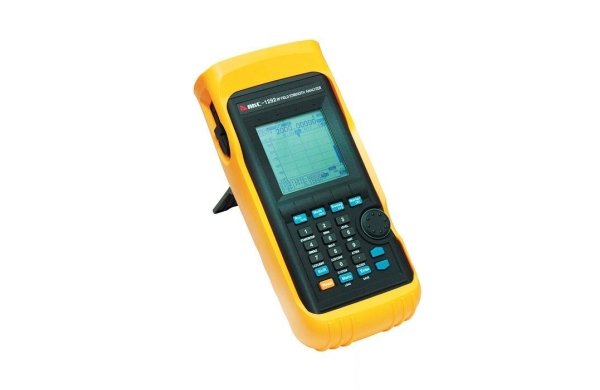

Переносной анализатор электромагнитного поля АКС-1292 предназначен для обслуживания телекоммуникационного оборудования, сотовых телефонных сетей, радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пейджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн. Может использоваться для обнаружения всех существующих подслушивающих устройств, закладок и скрытых камер наблюдения.
| • | Работа с сигналами, модулированными по типу узкополосной частотной модуляции (N-FM), широкополосной частотной модуляции (W-FM), амплитудной модуляции (AM), с использованием одной боковой полосы (SSB) |
| • | Встроенный частотомер |
| • | ФАПЧ для точной настройки и измерения частоты |
| • | ЖКИ может отображать уровни сигналов до 160-ти каналов одновременно |
| • | Имеется встроенный демодулятор (кроме N-FM) и громкоговоритель для аудиоконтроля |
| • | ЖКИ (192х192 точек) со светодиодной подсветкой |
| • | Функция автоматического отключения: 30 минут после последнего нажатия клавиш |
Технические характеристики
Частотные характеристики
| Частотный диапазон | W-FM 3 МГц ... 2900 МГц N-FM, AM, SSB 2 МГц...2900 МГц |
| Полоса обзора | N-FM 1 МГц, 2 МГц AM, SSB 1...20 МГц (с шагом 1 МГц) W-FM 20...400 МГц (с шагом 20 МГц) |
| Режимы приема | N-FM, W-FM, AM, SSB |
| Ширина полосы демодуляции (по уровню -6 дБ) | W-FM 180 кГц N-FM 12,5 кГц AM, SSB 2,4 кГц |
| Шаг частоты | N-FM, AM, SSB 6,25 кГц при полосе обзора равной 1 МГц 12,5 кГц при полосе обзора равной 2 МГц 6,25 кГц при каждом увеличении полосы обзора на 1 МГц на частотах от 1 МГц до 20 МГц W-FM 12,5 кГц при каждом увеличении полосы обзора на 20 МГц на частотах свыше 20 МГц |
| Погрешность частоты | ± (3х10-6 х частота + 0,00625 х полоса обзора) |
Измерение уровня сигнала
| Диапазон измерения | -90 дБм...-58 дБм -105 дБм...-58 дБм (типичное) |
| Средний уровень шума | -90 дБм -105 дБм (типичное) |
| Погрешность измерения | ± 5 дБм ± 3 дБм (типичное) |
| Единицы измерения | dBmV, dBμV, dBm (дБмВ, дБмкВ, дБм) |
| Внутренний аттенюатор | 0...35 дБ |
| Погрешность установки аттенюатора | ± 2 дБ |
| Внешний аттенюатор | 0...60 дБ |
Развертка
| Скорость сканирования | 125 кан/с |
| Режим запуска | непрерывный, однократный, запуск по порогу |
Частотомер
| Частотный диапазон | 20 МГц...2900 МГц |
| Разрядность | 7 |
| Погрешность | ±(50х10-6 х измер.частота) ± 1 е.м.р. |
| Чувствительность | 150 мВскз (20...2000 МГц) 400 мВскз (2000...2900 МГц) |
Общие характеристики
| Максимальный уровень входного сигнала | макс. +10 дБм, 5 Вскз |
| Входной разъем | N-тип, 50 Ом |
| Режимы работы | Индикация спектра |
| Мультирежимная индикация при помощи линейчатой штриховой шкалы | |
| Однорежимная индикация при помощи линейчатой штриховой шкалы | |
| Индикация разности частот | |
| Индикация результатов измерения частоты | |
| Режимы сканирования | Ручной режим |
| Режим памяти каналов | |
| Режим поиска | |
| Режим фиксации максимума | Служит для фиксации максимального уровня сигнала |
| Функция шумоподавления | Уровень порога срабатывания системы шумоподавления устанавливается на штриховой и цифровой шкалах |
| Функция копирования | Копирование сохраненных данных на другое оборудование,копирование данных из другого оборудования |
| Сохранение данных/настроек | 100 сигналов/100 установок |
| ЖКИ | 192х192 точек, моно STN, с подсветкой |
| Светодиодная подсветка | выключается через 5 сек. |
| Возможна непрерывная подсветка | |
| Интерфейс RS-232C | 4800 ... 115200 бит/с |
| Питание | 6 элементов типа AA |
| 6 NiCd аккумуляторов типа AA | |
| Автомобильный адаптер, 12 В | |
| Внешний источник питания | 11-16 В пост. тока, макс. 400 мА |
| Сетевой адаптер | |
| Автовыключение | Автоматическое отключение через 30 минут после последнего нажатия на клавиши (эту функцию можно не использовать) |
| Условия эксплуатации | 0 °С … +40 °С, при отн. влажности 35 … 85 % |
| Габариты, мм | 112х254х58 |
| Масса | 700 г (с антенной, без сетевого адаптера) |
 |
 |
Стандартная комплектация
| • Прибор • Антенна • Элементы питания • Кабель RS-232C • Коаксиальный кабель • Головной телефон • Чехол для переноски • Руководство по эксплуатации • Габариты в упаковочной таре 290х120х350 мм, вес 3,06 кг |
Дополнительная комплектация
| АКС-1201-75/50 — переходник 75-50 Ом |  |
| АКС-1201-СА — адаптер для питания прибора от сети |  |
| АКС-1201-АT20 — аттенюатор на 20 дБ |  |
| АКС-1201-АТ40 — аттенюатор на 40 дБ |  |
| АКС-1201-BNС — F-BNC адаптер |  |
| ПО для портативных анализаторов спектра AKTAKOM Spectrum Analyzer Console — программное обеспечение для соединения АКС-1292 с компьютером |  |
Гарантийный срок: 14 месяцев
