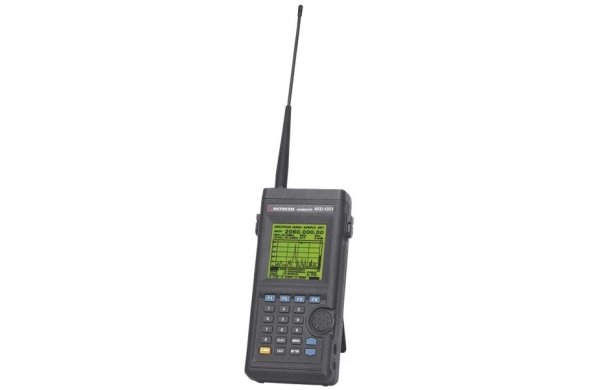

Анализатор спектра AKTAKOM АКС-1201

Артикул: 1-5106

Портативный анализатор электромагнитного поля в диапазоне частот 100 кГц...2060 МГц; анализ сигналов N-FM, W-FM, AM, SSB; чувствительность 0-6 дБмкВ максимальное входное напряжение 6х1,5 В (батареи АА), сетевой адаптер; габариты 105х220х45 мм; масса 0,7 кг.

Гарантийный срок: 14 месяцев

AKTAKOM AKC-1201 является ручным анализатором электромагнитного поля и рассчитан на работу с максимальными частотами до 2 ГГц. Это компактный, легкий портативный анализатор, он идеально подходит для тестирования, ввода в действие и обслуживания оборудования систем телекоммуникаций, сотовых телефонных сетей, радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пэйджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн.

•  Работа с сигналами, модулированными по типу узкополосной частотной модуляции (N-FM), широкополосной частотной модуляции (W-FM), амплитудной модуляции (AM), с использованием одной боковой полосы (SSB)
Встроенный частотомер
ФАПЧ для точной настройки и измерения частоты
ЖКИ может отображать уровни сигналов до 160-ти каналов одновременно
Имеется встроенный демодулятор (кроме N-FM) и громкоговоритель для аудиоконтроля
ЖКИ (192х192 точек) со светодиодной подсветкой
Функция автоматического отключения: 30 минут после последнего нажатия клавиш

 Технические характеристики

Частотные характеристики

Частотный диапазон W-FM 3 МГц ... 2000 МГц
N-FM, AM, SSB 2 МГц...2000 МГц
Полоса обзора N-FM 1 МГц, 2 МГц
AM, SSB 1...20 МГц (с шагом 1 МГц)
W-FM 20...400 МГц (с шагом 20 МГц)
Режимы приема N-FM, W-FM, AM, SSB
Ширина полосы демодуляции (по уровню -6 дБ) W-FM 180 кГц
N-FM 12,5 кГц
AM, SSB 2,4 кГц
Шаг частоты N-FM, AM, SSB
6,25 кГц при полосе обзора равной 1 МГц
12,5 кГц при полосе обзора равной 2 МГц
6,25 кГц при каждом увеличении полосы обзора на 1 МГц на частотах от 1 МГц до 20 МГц
W-FM
12,5 кГц при каждом увеличении полосы обзора на 20 МГц на частотах свыше 20 МГц
Погрешность частоты ± (3х10-6 х частота  + 0,00625 х полоса обзора)

Измерение уровня сигнала

Диапазон измерения -90 дБм...-58 дБм
-105 дБм...-58 дБм (типичное)
Средний уровень шума -90 дБм
-105 дБм (типичное)
Погрешность измерения ± 5 дБм
± 3 дБм (типичное)
Единицы измерения dBmV, dBμV, dBm (дБмВ, дБмкВ, дБм)
Внутренний аттенюатор 0...35 дБ
Погрешность установки аттенюатора ± 2 дБ
Внешний аттенюатор 0...60 дБ

Развертка

Скорость сканирования 12,5 кан/с
Режим запуска непрерывный, однократный, запуск по порогу

Частотомер

Частотный диапазон 20 МГц...2000 МГц
Разрядность 7
Погрешность ±(50х10-6 х измер.частота) ± 1 е.м.р.
Чувствительность 150 мВскз

Общие характеристики

Максимальный уровень входного сигнала макс. +10 дБм, 5 Вскз
Входной разъем N-тип, 50 Ом
Режимы работы Индикация спектра
Мультирежимная индикация при помощи линейчатой штриховой шкалы (5, 10, 20, 40, 80, 160 каналов)
Однорежимная индикация при помощи линейчатой штриховой шкалы
Индикация разности частот
Индикация результатов измерения частоты
Режимы сканирования Ручной режим
Режим памяти каналов
Режим поиска
Режим фиксации максимума Служит для фиксации максимального уровня сигнала
Функция шумоподавления Уровень порога срабатывания системы шумоподавления устанавливается на штриховой и цифровой шкалах
Функция копирования Копирование сохраненных данных на другое оборудование,копирование данных из другого оборудования
Сохранение данных/настроек 10 файлов х 160 записей = 1600 каналов/10 установок
ЖКИ 192х192 точек, моно STN, с подсветкой
Светодиодная подсветка выключается через 5 сек.
Возможна непрерывная подсветка
Интерфейс RS-232C 4800 ... 115200 бит/с
Питание 6 элементов типа AA
6 NiCd аккумуляторов типа AA
Автомобильный адаптер, 12 В
Внешний источник питания 11-16 В пост. тока, макс. 400 мА
Сетевой адаптер
Автовыключение Автоматическое отключение через 30 минут после последнего нажатия на клавиши (эту функцию можно не использовать)
Условия эксплуатации 0 °С … +40 °С, при отн. влажности 35 … 85 %
Габариты, мм 105х220х45
Масса 660 г (с антенной, без сетевого адаптера)



AKS-1201 right AKS-1201 top

Стандартная комплектация

• Прибор
• Антенна
• Элементы питания
• Кабель RS-232C
• Коаксиальный кабель
• Головной телефон
• Чехол для переноски
• Руководство по эксплуатации
• Габариты в упаковочной таре 290х120х335 мм, вес 2,8 кг

Дополнительная комплектация

АКС-1201-75/50 — переходник 75-50 Ом AKS-1201-75-50
АКС-1201-СА — адаптер для питания прибора от сети akc-1201-ca
АКС-1201-АT20 — аттенюатор на 20 дБ akc-1201-at20
АКС-1201-АТ40 — аттенюатор на 40 дБ akc-1201-at40
АКС-1201-BNС — F-BNC адаптер akc-1201-bnc-f
ПО для портативных анализаторов спектра AKTAKOM Spectrum Analyzer Console — программное обеспечение для соединения АКС-1292 с компьютером ASAC1



Гарантийный срок: 14 месяцев
