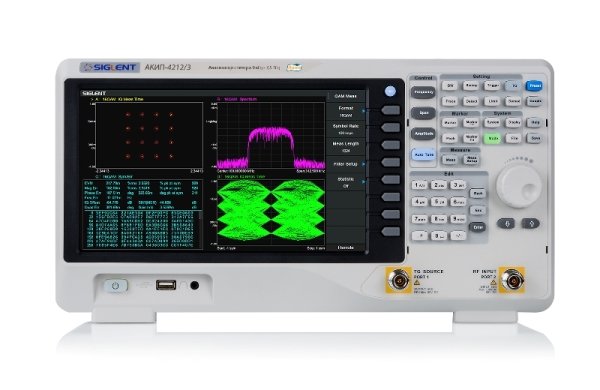

Особенности
- Частотный диапазон: 9 кГц...2,1 ГГц;
- Средний уровень собственных шумов: < -161 дБм/Гц;
- Фазовый шум: от -115 дБн/Гц при отстр. на 1 МГц @ 1 ГГц;
- Погрешность измерения амплитуды < 0,7 дБ;
- Разрешение полосы пропускания: 1 Г;
- Встроенный предусилитель, маркерные измерения;
- Программные опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор, анализ цифровых модуляций;
- Диагональ экрана 25,6 см (разрешение 1024x600);
- Интерфейсы USB, LAN.
Характеристики
| Параметр | АКИП-4212/1 | АКИП-4212/2 | АКИП-4212/3 |
| Частота | |||
| Частотный диапазон | 9 кГц…2,1 ГГц | 9 кГц…3,2 ГГц | 9 кГц…7,5 ГГц |
| Разрешение | 1 Гц | ||
| Погрешность источника опорной частоты | ± (1*10-6+5*10-7*N), Где N – количество лет выпуска из производства | ||
| Полоса обзора | Нулевая; 100 Гц…2,1 ГГц | Нулевая; 100 Гц…3,2 ГГц | Нулевая; 100 Гц…7,5 ГГц |
| Плотность фазовых шумов | -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц -112 дБн/Гц на 1 МГц для АКИП-4212/3 |
||
| Скорость развертки | 1 мс … 7000 с | ||
| Полоса пропускания | |||
| Полоса пропускания ПЧ | 1 Гц… 1 МГц (шаг 1-3-10) | 1 Гц… 3 МГц | |
| Погрешность установки полосы пропускания ПЧ | ± 5 % | ||
| Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 | ||
| Полоса пропускания ПЧ | 1 Гц…3 МГц (шаг 1-3-10) | 1 Гц…10 МГц | |
| Амплитуда | |||
| Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен | ||
| Аттенюатор | 0 … 50 дБ ( шаг 1 дБ) | ||
| Предусилитель | 20 дБ | ||
| Максимальный входной уровень | ± 50 В пост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен) | ||
| Средний уровень собственного шума (DANL) | |||
| С выключенным предусилителем: | |||
| 100 кГц…1 МГц 1 МГц…10 МГц 10 МГц…200 МГц 200 МГц…1,5 ГГц 1,5 МГц…3,2 ГГц 3,2 МГц…5,0 ГГц 5,0 МГц…6,5 ГГц 6,5 МГц…7,5 ГГц |
-107 дБм -132 дБм -137 дБм -135 дБм |
-107 дБм -132 дБм -137 дБм -135 дБм -126 дБм |
-105 дБм -122 дБм -142 дБм -142 дБм -140 дБм -137 дБм -136 дБм -134 дБм |
| С включенным предусилителем: | |||
| 100 кГц…1 МГц 1 МГц…10 МГц 10 МГц…200 МГц 200 МГц…1,5 ГГц 1,5 МГц…3,2 ГГц 3,2 МГц…5,0 ГГц 5,0 МГц…6,5 ГГц 6,5 МГц…7,5 ГГц |
-107 дБм -132 дБм -148 дБм -156 дБм -155 дБм |
-132 дБм -148 дБм -156 дБм -155 дБм -145 дБм |
-105 дБм -122 дБм -142 дБм -142 дБм -140 дБм -137 дБм -136 дБм -134 дБм |
| Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50 | |||
| Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц | С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм) |
||
| КСВ | ≤ 1,5 (От 1 МГц, аттенюатор 10 дБ) | ≤ 1,5 (От 1 МГц, аттенюатор 20 дБ) | |
| Гармонические искажения второго порядка | - 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
||
| Интермодуляционные искажения третьего порядка | +10 дБ: ≥50 МГц | +10 дБ: ≥50 МГц | |
| Трекинг генератора* | |||
| Диапазон частот | 100 кГц…2,1 ГГц | 100 кГц…7,5 ГГц | |
| Выходной уровень | -20 дБм…0 дБм (разреш 1 дБ) | -40 дБм…0 дБм (разреш 1 дБ) | |
| Неравномерность АЧХ | ± 3 дБ | ||
| Полоса пропускания | 100 Гц … 1 МГц | 3 кГц … 3 МГц | |
| ЭМС (Опция) | |||
| Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) | ||
| Детектор | Пиковый, Усреднение, Квазипиковый RMS | ||
| Рефлектометр (Опция) | |||
| Виды измерений | Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) | ||
| Расширенные измерительные функции (Опция) | |||
| Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот | ||
| Анализ цифровых модуляций (Опция) | |||
| Виды измерений | ASK: 2ASK; FSK: 2,4,8,16 уровень; MSK: GMSK; PSK: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK; QAM: 16,32,64,128,256 |
||
| Длинна | 16…4096 | ||
| Количество символов | 4, 6, 8, 10, 12, 14, 16 | ||
| Скорость | 1 к выб … 2.5 M выборок | ||
| Выходы | |||
| ВЧ вход | Соединитель N-типа; 50 Ом | ||
| Трекинг генератор | Соединитель N-типа; 50 Ом | ||
| Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | ||
| Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | ||
| Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | ||
| ДУ | LAN, USB (2 шт) | ||
| Общие данные | |||
| Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ | ||
| Дисплей | 25,6 см, ЖК, разрешение 1024х600 | ||
| Потребляемая мощность | 30 Вт | ||
| Условия эксплуатации | 0…+50 °С | ||
| Габаритные размеры | 393 х 207 х 116,5 мм (Ш × В × Г) | ||
| Вес | ≤ 4,7 кг (включая трекинг генератор) | ||
| Питание | 100…240 В (автовыбор), 45…440 Гц | ||
Комплект поставки
| № | Наименование | Количество |
| 1 | Анализатор спектра АКИП-4212/1 | 1 |
| 2 | Шнур питания | 1 |
| 3 | Кабель USB | 1 |
| 4 | CD с ПО | 1 |
