Описание:
Будущие методы передачи в мобильнои? радиосвязи и смежных областях требуют более широких полос для повышения скорости передачи данных. Даже сегодня в мощных выходных каскадах базовых станции? GSM или 3GPP используется несколько несущих.
Особенности:

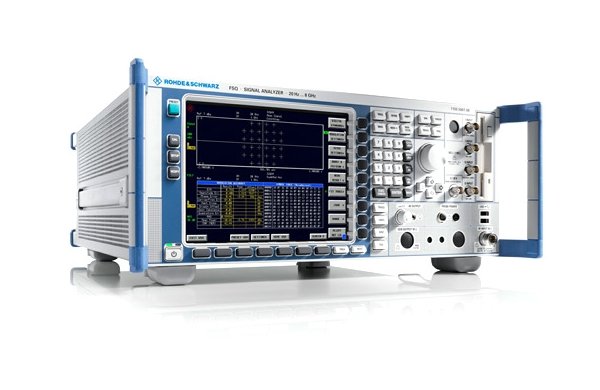

Анализатор сигналов
R&S®FSQ оснащен цифровым интерфейсом для передачи данных, использующим новейшие разработки в области АЦП и СБИС. Сложные алгоритмы обработки реализуются аппаратно – необходимое условие для проведения быстрых измерений с высокой точностью.
• 14-разрядный АЦП, работающий на частоте 81,6 МГц
• Цифровой аппаратный передискретизатор, подгоняющий частоту дискретизации к параметрам сигнала
• Частота дискретизации от 10 кГц до 81,6 МГц, адаптируемая к частоте модуляции
• Динамический диапазон без гармоник SFDR>80 dBfs
• Цифровое преобразование с понижением частоты в основной диапазон с широкой выходной полосой
Когерентные измерения с модулем R&S®FS-Z10
Устройство фазовой синхронизации R&S®FS-Z10 позволяет осуществлять измерение относительной задержки, фазы и амплитуды двух сигналов в частотном диапазоне от 100 МГц до 6 ГГц путем время-фазовой синхронизации аналогоцифровых преобразователей из состава анализаторов спектра. Кроме непосредственного измерения относительных характеристик, есть возможность компенсировать разницу между IQ-отсчетами сигналов для их дальнейшей обработки, как если бы они были изначально полностью когерентны. Устройство может применяться при тестировании антенных систем (в частности, систем MIMO), при измерении характеристик усилителей, для увеличения динамического диапазона прибора методом кросс-корреляции и т.д.
ПО для анализа искажений R&S®FS-K130PC
Уникальное программное обеспечение для измерения искажений, вносимых усилителями мощности, смесителями и другими широкополосными компонентами линии передачи, а также для их последующего моделирования и линеаризации. Подробности см. в описании анализатора R&S®FSV.
Технические данные:
Диапазон частот
• FSQ3: от 20 Гц до 3,6 ГГц
• FSQ8: от 20 Гц до 8 ГГц
• FSQ26: от 20 Гц до 26,5 ГГц
• FSQ40: от 20 Гц до 40 ГГц
ВЧ-характеристики
• Средний уровень собственных шумов (с усилителем): < -152 дБмВт (10 Гц)
• Фазовый шум SSB: тип. значение -133 дБн (1 Гц) при отстройке 10 кГц от центральной частоты 640 МГц
• Фазовый шум: тип. значение -160 дБн/Гц при отстройке 10 МГц от центральной частоты 640 МГц
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI): тип. значение ±25 дБмВт
• Точка компрессии на 1 дБ: +13 дБмВт
• Коэффициент ACLR для 3GPP: 77 дБ (84 дБ с коррекцией шума)
• Коэффициент ACLR для сигнала с 4 несущими: 77 дБ с коррекцией шума
Средний уровень собственных шумов (с предусилителем) -152 дБмВт (10 Гц)
Типичное значение фазового шума -123 дБн/Гц при отстройке 10 кГц от центральной частоты 640 МГц
Погрешность измерения
• Суммарная погрешность измерения уровня: 0,3 дБ на частотах до 3,6 ГГц
• Погрешность вследствие нелинейности: менее 0,1 дБ до уровня -70 дБ
Преобразователь IQ с понижением частоты
• ПЧ-дискретизатор с разрешением 14 бит и частотой дискретизации 81,6 МГц (ПЧ 20,4 МГц)
• ПЧ-дискретизатор с частотой дискретизации 326,4 МГц (опция FSQ-B72)
• Ширина полосы IQ (ВЧ) 28 МГц (до 120 МГц с опцией FSQ-B72)
• Динамический диапазон, свободный от паразитных выбросов (SFDR): >80 дБ
• Память IQ на 16 млн. отсчетов для каждого из I- и Q-сигналов; вывод данных через GPIB или LAN
• Частота дискретизации: устанавливается непрерывно в диапазоне от 10 кГц до 81,6 МГц; например, для сигналов стандарта IEEE802.11a частота дискретизации 20 МГц
Быстродействие
• Время развертки в частотной области 2,5 мс
• Время развертки во временной области 1 мкс
• До 70 измерений в секунду в режиме дистанционного управления по шине GPIB
• До 80 измерений в секунду в ручном режиме работы (частота обновления экрана)
Блок-схема секции векторного анализа сигналов
Характеристики:
• Диапазон частот: от 20 Гц до 40 ГГц
• Динамический диапазон высококачественного анализатора спектра
• Точка пересечения по интермодуляционным составляющим 3-го порядка (TOI): + 25 дБмВт (тип.)
• Точка компрессии на 1 дБ: +13 дБмВт (тип.)
• Коэффициент утечки мощности в соседний канал (сигнал 3GPP): 84 дБ с коррекцией шума
• Полоса демодуляции 28 МГц (опционально 120 МГц)
• Память I/Q на 16 млн. отсчетов с возможностью расширения до 705 млн. отсчетов
