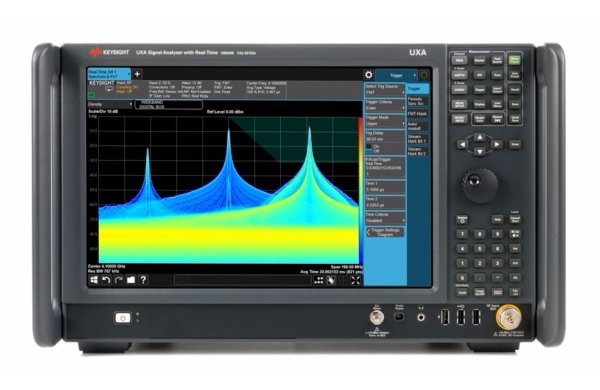

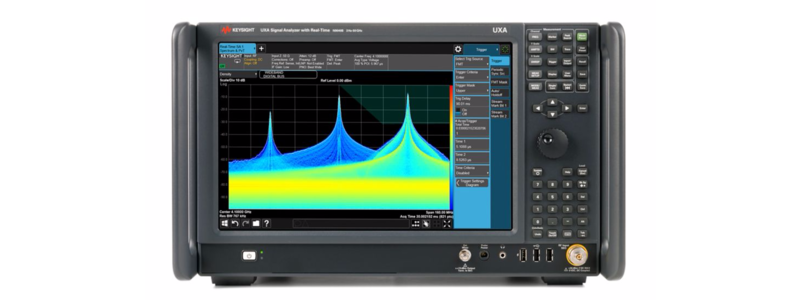

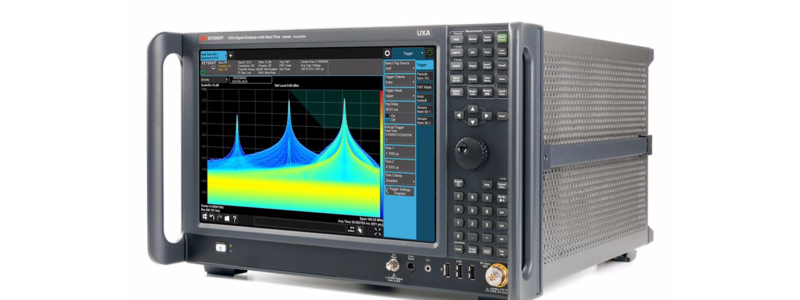

Анализатор сигналов Keysight Technologies N9040B UXA

Артикул: 1-345444

  • Диапазон частот: от 3 Гц до 8,4 ГГц, 13,6 ГГц или 26,5 ГГц с возможностью расширения диапазона частот до 110 ГГц и терагерцевого диапазона
  • Абсолютная погрешность измерения уровня: ±0,19 дБ
  • Свободный от паразитных составляющих динамический диапазон (SFDR): более 75 дБн
  • Фазовый шум: –136 дБн/Гц на частоте 1 ГГц с отстройкой 10 кГц
  • Средний уровень собственного шума (DANL) с включенным предусилителем и технологией понижения собственного шума (NFE): –172 дБм
  • Полоса демодуляции 10 МГц (в стандартной комплектации), 25 МГц, 40 МГц, 255 МГц или 510 МГц (опционально)

Новый флагман в линейке анализаторов сигналов X-серии компании Keysight Technologies.

  • Диапазон частот: от 3 Гц до 8,4 ГГц, 13,6 ГГц или 26,5 ГГц с возможностью расширения диапазона частот до 110 ГГц и терагерцевого диапазона
  • Абсолютная погрешность измерения уровня: ±0,19 дБ
  • Свободный от паразитных составляющих динамический диапазон (SFDR): более 75 дБн
  • Фазовый шум: –136 дБн/Гц на частоте 1 ГГц с отстройкой 10 кГц
  • Средний уровень собственного шума (DANL) с включенным предусилителем и технологией понижения собственного шума (NFE): –172 дБм
  • Полоса демодуляции 10 МГц (в стандартной комплектации), 25 МГц, 40 МГц, 255 МГц или 510 МГц (опционально)
  • Функция анализа спектра в режиме реального времени, в полной полосе частот со 100%-й вероятностью захвата сигналов длительностью от 3,84 мкс
  • Функция быстрого свипирования (в стандартной комплектации), быстрые измерения мощности (опционально)
  • Расширенный анализ сигналов более 75 форматов с помощью встроенной программы векторного анализа сигналов 89600 VSA
  • Тракт с пониженным уровнем шумов, внешние смесители, обход преселектора, широкополосный выход ПЧ, расширенные возможности по отображению сигналов (все в стандартной комплектации)
  • Одноклавишные измерения мощности с помощью программы Keysight PowerSuite в стандартной комплектации
  • Соответствие стандарту LXI, поддержка команд SCPI и драйверов IVI-COM

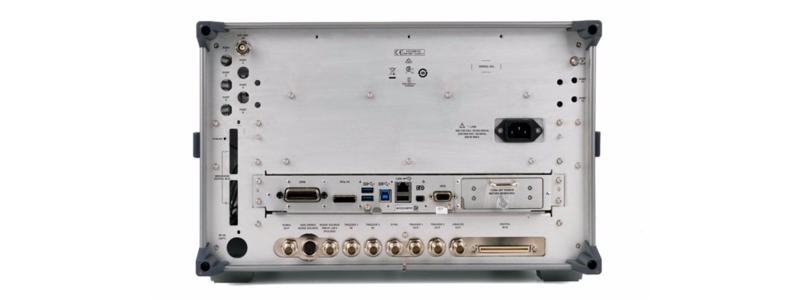

  • Интерфейсы USB 3.0, USB 2.0, 1000 Base-T LAN, GPIB
  • Открытая операционная система Windows 7 в стандартной комплектации



Характеристика

Значение

Частотный диапазон

Связанная по постоянному току

Связанная по переменному току

Опция 508

От 3 Гц до 8,4 ГГц

От 10 МГц до 8,4 ГГц

Опция 513

От 3 Гц до 13,6 ГГц

От 10 МГц до 13,6 ГГц

Опция 526

От 3 Гц до 26,5 ГГц

От 10 МГц до 26,5 ГГц

Полоса частот

Опорный осциллятор * (N)

Частотный диапазон

0

1

От 3 Гц до 3,6 ГГц

1

1

От 3,5 до 8,4 ГГц

2

2

От 8,3 до 13,6 ГГц

3

2

От 13,5 до 17,1 ГГц

4

4

От 17 до 26,5 ГГц

Опорная частота

Погрешность

± [(время с момента первой поверки x коэффициент старенния) +
термостабильность + погрешность калибровки]

Старение

Стандартное
± 1 x 10–7 /год
± 1,5 x 10–7 / 2 года

с J7023A AFR
± 1 x 10–9 / год

Термостабильность

От 20 °С до 30 °С

Полный температурный предел

Стандартная
± 1,5 x 10–8
± 5 x 10–8

с J7023A AFR
± 5 x 10–10

Достижимая погрешность при первичной поверке

Стандартная
± 4 x 10–8

с J7023A AFR
± 5 x 10–11

Образцовая погрешность опорной частоты (стандартная)

= ± (1 x 1 x 10–7 + 5 x
10–8 + 4 x 10–8
= ± 1,9 x 10–7

Остаточная частота модуляции
Центральная частота = 1 ГГц
10 Гц , 10 Гц ширина полосы частот видеосигнала

≤ (0,25 Гц x N) p-p при 20 мс, номинальная
См. таблицу опорного осциллятора

Абсолютная погрешность амплитуды

±0,19 дБ

Диапазон, свободный от паразитной составляющей, вся полоса пропускания

>75 дБн

Фазовый шум при опорной частоте 1 ГГц, отстройка 10 кГц

-136 дБн/Гц

Отображаемый средний уровень шума (DANL) с предусилителем и расширением порога шума (NFE)

-172 дБм
