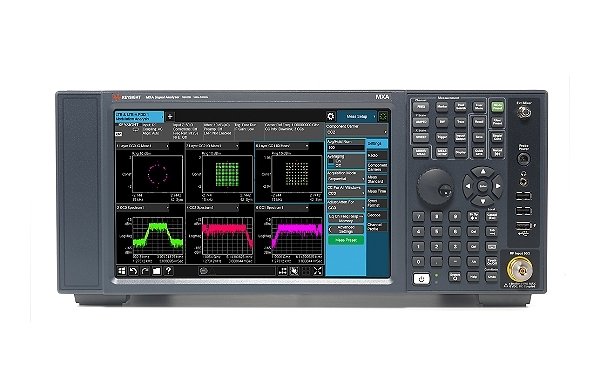

Анализатор сигналов EXA, «мультитач», от 10 Гц до 44 ГГц
- Универсальный быстродействующий анализатор EXA отвечает самым разнообразным потребностям тестирования
- Самое экономичное решение для анализа сигналов в миллиметровом диапазоне частот
- Измерение слабых сигналов в присутствии более мощных благодаря лучшим в своем классе показателям по точности измерения уровня, величине среднего уровня собственных шумов (DANL) и интермодуляционным искажениям 3-го порядка (TOI)
- Быстрые измерения мощности в дискретных частотных точках в режиме свипирования по списку
- Упрощение процесса тестирования с помощью измерительных приложений серии X
| Частота | 10 Гц до 44 ГГц |
|---|---|
| Опции расширения диапазона частот | 3,6; 7; 13,6; 26,5; 32; 44 ГГц, смесит. до 1,1 ТГц |
| Максимальная полоса анализа / пропускания | 40 МГц |
| Опции расширения полосы анализа | 25 МГц (в стандартной комплектации), 40 МГц |
| Максимальная полоса пропускания реального времени | - |
| Полоса анализа в режиме реального времени | - |
| Средний уровень собственных шумов (1 ГГц) | -163 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -109 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | -109 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -136 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,27 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +18 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 110 дБ |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи | - |
| Приложения для цифрового видео | - |
| Уровень производительности | ◆◆◆◇◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 60 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 10 дБ |
| Мин. длительность для 100%-ой вероятности захвата | - |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | - |
| Динамич. диапазон, своб. от паразит. составляющих | - |
| Полоса частот в частотной/временной области | - |
| Режимы отображения | - |
| Запуск | - |
| Приложения с функцией запуска по частотной маске | - |
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | - |
| Наличие измерительных приложений | Да |
| Настольные | Да |
