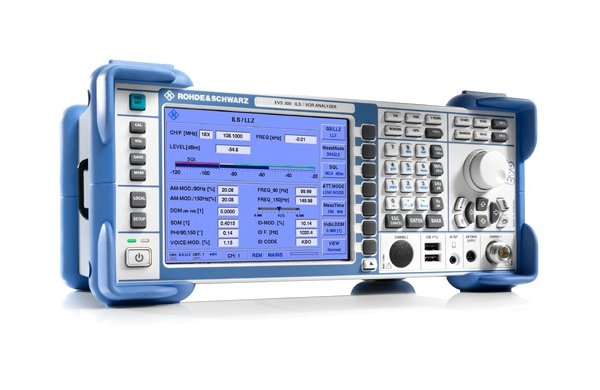

Анализатор спектра Rohde Schwarz EVS300 - представляет собой мобильный прибор прецизионного класса для диагностики и инспектирования инструментальных систем посадки (ILS) воздушных судов и всенаправленных азимутальных радиомаяков (VOR). За счет обширного функционала и прочной конструкции прибор можно эксплуатировать как в поле, так и в лабораторных условиях без использования дополнительных устройств. Комфортное использование в полевых условиях также достигается за счет прочного корпуса и 8-часового ресурса работы батареи.
Ключевые технические свойства
- Работа с частотами в интервале от 70 до 350 МГц.
- Высочайшая производительность - до 100 измерений в секунду.
- Диапазон входного уровня от –80 до +10 дБмВт при анализе сигналов ILS и VOR.
- Цветной ЖК-экран с диагональю 6.4".
- USB-порт для подключения к внешним устройствам для экспорта данных.
Высокая точность измерений при максимальной оперативности
В Rohde Schwarz EVS300 реализован принцип исключительно электронного анализа сигналов, за счет чего обеспечивается максимально точные показатели при обработке уровней и модуляции сигналов. На входе сигнал проходит сканирование без применения кварцевого промежуточно-частотного фильтра на ПЧ-частоте за счет использования 16-битного АЦ-преобразователя.
Конструкция, разработанная специально для полевых условий эксплуатации
Само предназначение анализатора спектра обуславливает его применение именно на открытом пространстве. Поэтому его компактное исполнение в совокупности с прочным корпусом обеспечивают удобное использование в условиях неблагоприятных погодных условий. Эксплуатация прибора при ярких солнечных лучах обеспечивается оснащением контрастным цифровым дисплеем.
Управляйте прибором как вручную, так и дистанционно
Оснащение интерфейсами RS-232 и TCP/IP Ethernet позволяет вам использовать Rohde Schwarz EVS300 совместно с внешними устройствами и системами. Возможность удаленного управления обеспечивает упрощение выполнения наиболее часто используемых команд и функций. Данная опция является необходимой при проведении инспекций.
Для оперативного получения результатов исследования и изменению настроек без применения специального ПО прибор оснащен Web-сервером.
Наглядность измерений и удобное хранение данных
Объема внутренней памяти прибора достаточно для использования в течение 36 часов. При этом для наглядности сами результаты измерений возможно отобразить на дисплее в табличном и графическом виде, а встроенные интерфейсы и порт-USB позволяют оперативно экспортировать информацию на внешние носители.
Характеристики:
Частота | ||
---|---|---|
Диапазон частот | от 70 до 350 МГц | |
Диапазоны установки фильтров предварительной селекции | ||
Маркерный радиомаяк | от 74.7 до 75.3 МГц | |
ILS LOC/VOR | от 107 до 119 МГц | |
ILS GS | от 319 до 341 МГц | |
Сканирование по частоте (опция R&S®EVS-K1) |
от 70 до 350 МГц | |
Разрешение по частоте | 100 Гц | |
Температурный дрейф (от –10 °C до +55 °C) | 1x106 | |
Уровень | ||
Диапазон отображения1) (режим автоматиче- ского переключения диапазона) |
от –120 до +20 дБмВт | |
Девиация при –30 дБмВт | < 0.8 дБ | |
Нелинейность в диапазоне от –40 дБ до +30 дБ | < 0.5 дБ | |
Макс. входная мощность | +13 дБмВт | |
Собственные шумы (режим малых шумов) | < –115 дБмВт | |
Перекрестная модуляция (интермодуляция) | ||
Точка пересечения по интермодуляционным составляющим третьего порядка, IP3 (2 × 10 дБмВт, f > 200 кГц, режим малых искажений) |
> 20 дБмВт | |
Анализ сигнала ILS | ||
Диапазон входного уровня | от –80 до +10 дБмВт | |
Глубина модуляции (от 0 до 95 %) | ||
Девиация 90/150 Гц ± 2 % 2) | ≤0,5 % | |
Девиация голос/идентификатор | ≤1,0 % | |
ЗЧ, девиация 90/150 Гц ±5Гц 2) | ≤0,05 Гц | |
ЗЧ, девиация 1020 Гц ±50Гц 2) | ≤5,0 Гц | |
Фазовый угол 90/150 Гц | ||
Диапазон измерения | от 0° до +120° или ±60° | |
Девиация | < 0.2° | |
Измерение разности глубины модуляции (DDM), | режим курсового радиомаяка | |
Девиация < ±10 % DDM |
< 0,04 % DDM ±0,1 % от показаний |
|
Девиация > ±10 % DDM |
< 0,04 % DDM ±0,2 % от показаний |
|
Измерение разности глубины модуляции (DDM), |
режим глиссады |
|
Девиация < ±20 % DDM |
< 0,08 % DDM ±0,1 % от показаний |
|
Девиация > ±20 % DDM |
< 0,08 % DDM ±0,2 % от показаний |
|
Анализ сигнала маркерных радиомаяков | ||
Диапазон входного уровня |
от –80 до +10 дБмВт |
|
Глубина модуляции (от 80 % до 100 %)
| ||
Девиация | ||
400/1300/3000 Гц ±2 % 2) |
≤0,5 % |
|
ID-тона 1020 Гц ±2 % 2) |
≤1,0 % |
|
ЗЧ, девиация | ||
400/1300/3000 Гц ±50 Гц 2) |
≤0,5 Гц |
|
ID-тона 1020 Гц ±20 Гц |
≤5,0 Гц |
|
Частота | ||
Диапазон входного уровня |
от –80 до +10 дБмВт |
|
Азимут, девиация |
< ±0,1° |
|
Глубина АМ модуляции (от 0 до 50 %) | ||
Девиация 30/9960 Гц ±2 % 2) |
≤0,5 % |
|
Девиация голос/идентификатор |
≤1,0 % |
|
Девиация искажений АМ |
≤1,0 % |
|
Звуковая частота | ||
Девиация 30 Гц ±3 Гц 2) |
≤0,03 Гц |
|
Девиация 1020 Гц ±50 Гц 2) |
≤5,0 Гц |
|
Девиация 9960 Гц ±100 Гц 2) |
≤0,5 Гц |
|
Девиация ЧМ |
< 0,1 Гц ±0,5 % от показаний |
|
Сканирование по частоте (опция R&S®EVS-K1) | ||
Диапазон частот |
от 70 до 350 МГц |
|
Начальная/конечная частота или центральная частота/полоса обзора |
выбирается пользователем в диапазоне от 70 до 350 МГц |
|
Полосы разрешения |
1/3/10/30 кГц |
|
Входы и выходы (на передней панели) | ||
Вход ВЧ |
разъем N, 50 Ом |
|
Выход ЗЧ |
гнездо 3,5 мм |
|
USB |
двойной разъем USB (флеш-диск и т. п.) |
|
Источник питания антенны |
выход для питания и дистанционного |
|
Входы и выходы (на задней панели) | ||
Интерфейс дистанционного управления |
RS-232-C, 9-контактный разъем D-Sub |
|
Интерфейс GPS/GSM (опции R&S®EVS-B2 и R&S®EVS-K2) |
RS-232-C, 9-контактный разъем D-Sub |
|
Интерфейс GPS/GSM (опции R&S®EVS-B2 и R&S®EVS-K2) | ||
Интерфейс LAN |
RJ-45, 100BaseT |
|
Выход постоянного напряжения |
12 В, макс. 500 мА |
|
Вход постоянного напряжения |
от 10 до 28 В |
|
Вход модулирующего/синхросигнала |
разъем BNC |
|
Аналоговый выход (2 выхода) | разъем BNC, 50 Ом | |
Общие характеристики | ||
Дисплей |
цветной ЖК-дисплей |
|
Диапазон рабочих температур | от –10 до +55 °C | |
Диапазон температур хранения | от –35 до +70 °C | |
Источник питания | от 100 до 240 В (переменный ток), от 1 до 0,6 А, от 47 до 63 Гц |
|
Встроенная батарея (опция R&S®EVS-B3) | аккумулятор NiMH | |
Время непрерывной работы (при температуре от 10 °C до 45 °C) |
от 8 до 10 часов | |
Внешний источник питания постоянного напряжения |
от 10 до 28 В, макс. 3 А |
|
Габариты (Ш × В × Г) |
350 мм х 147 мм х 219 мм |
|
Масса (с встроенной батареей) |
5,7 кг |
