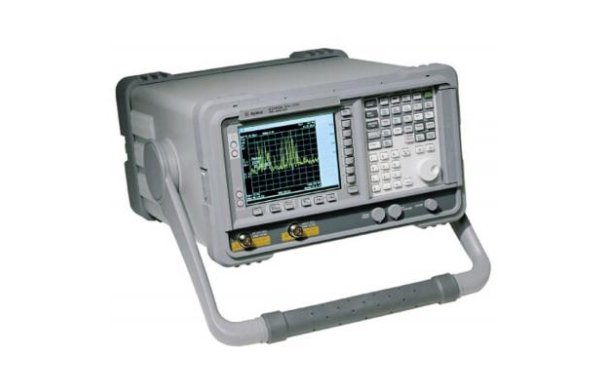

Лежат ли интересы пользователя в сфере промышленности информационных технологий, автомобилестроения, связи или медицинской электроники, всегда бывает необходимо оценить уровень ЭМП продукции на стадии разработки. С помощью анализатора ЭМС компании Agilent серии E7400A это можно сделать быстро и легко.
Экспресс-анализаторы ЭМС предусматривают простоту заказа, быструю поставку и наилучшую цену
Анализаторы ЭМС доступны в двух экспресс:опциях. В основе этих экспресс-опций лежат наиболее часто заказываемые конфигурации для измерения ЭМП и наиболее популярные опции. Экспресс-анализаторы благоприятны по цене и обеспечены быстрой поставкой.
Помехи излучения
В комбинации с широкополосной антенной анализатор серии E7400A обеспечивает возможности контроля радиоизлучений от испытуемого устройства. Лучше всего это делается в зоне, свободной от отражающих объектов, такой как открытое пространство или специальная камера для измерения ЭМП.
Помехи проводимости
Испытание на уровень шумов или помех, наводимых в проводах сети питания или в линиях данных, осуществляется путём подключения анализатора серии E7400A к этим линиям через цепь стабилизации импеданса линии (Line impedance stabilization network - LISN) или через поглощающие клещи.
Диагностика и выявление проблемы
Если имеется проблема с помехами излучения, можно использовать анализатор E7400A с пробником ближнего поля 11940A или 11941A, чтобы локализовать и продиагностировать источник проблемы.
Широкий набор свойств, обеспечивающих быстрые измерения
Анализатор ЭМС серии E7400A имеет следующие функциональные возможности и свойства для ускорения измерений.
• Детекторы для пиковых, квазипиковых измерений и измерений среднего значения
• Законченные измерительные установки, включающие полосу обзора и полосы для измерения ЭМП
• Отображение двух ограничительных линий и запасов по пределу
• Поправки на антенну, кабели и усилители
• Измерение пиковых, квазипиковых и средних значений уровня 2000 сигналов и накопление результатов во внутреннем списке
• Свойство “Zone” для увеличения изображения интересующего сигнала при одновременном просмотре широкополосного спектра
• Встроенный 3,5-дюймовый дисковый накопитель
• Большой цветной экран с чётким изображением
• Встроенный предусилитель с номинальным усилением 20 дБ
• Сортировка, повторное измерение, маркировка и удаление сигналов, содержащихся во внутреннем списке
• Стандартные порты GPIB и параллельный
• Возможность батарейного питания
• Редактирование или создание специализированных ограничительных линий, запоминание линий и корректирующих коэффициентов
• Встроенный следящий генератор до 3 ГГц (по отдельному заказу)
Анализатор ЭМС в стандартной конфигурации (опция STD) включает все перечисленные ниже опции. Для приобретения анализатора стандартной конфигурации со следящим генератором следует заказать опцию STG вместо STD.
Опции, включенные в состав анализатора STD или STG
| A4H Интерфейс GPIB | AYQ Детекторы ЭМП и ЧМ демодулятор | AYX Быстрая развёртка во временной области, выходные порты ПЧ и видеотракта | UKB Расширение диапазона вниз до 100 Гц (с возможностью использования до 30 Гц) |
| 060 Экранировка, обеспечивающая низкий уровень излучений | 1DR Узкие полосы пропускания (разрешение 1 Гц) | 1DS Встроенный предусилитель для увеличения чувствительности (до 3 ГГц) | 1D5 Высокостабильный опорный генератор |
| Микропрограмма измерения ЭМС (автоматизированное измерение ЭМС) | Программное обеспечение IntuiLink для связи с ПК (подключает к Microsoft Word и Excel) |
Доступные опции
| STG Следящий генератор с импедансом 50 Ом (от 9 кГц до 3,0 ГГц) (эквивалент опции 1DN) |
| 1AX Замена интерфейса GPIB (A4H) на последовательный порт (не совместим с опцией A4H или программным обеспечением E7415A EMI) |
| 1D6 Анализ спектра со стробированием во временной области |
