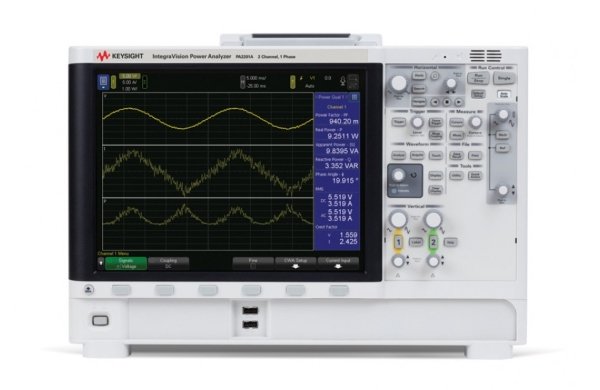

Анализатор мощности Keysight IntegraVision PA2201A

Артикул: 1-337872

В анализаторе мощности Keysight PA2200 серии IntegraVision сочетаются точное измерение мощности и возможность осциллографического представления сигналов на сенсорном экране. Прибор обеспечивает визуальное представление динамичных сигналов, что позволяет наблюдать, измерять и контролировать характеристики разрабатываемых устройств. Благодаря способности создавать различные тестовые сценарии, наличию входов с гальванической развязкой и возможности их гибкой конфигурации в широких пределах анализатор мощности IntegraVision инженеры могут быстро, с высокой точностью и достоверностью выполнять работы по проектированию и аттестации электронных устройств. Прибор позволяет отображать переходные процессы, пусковой ток и изменение состояния благодаря быстродействующему дигитайзеру, который захватывает сигналы тока и напряжения в режиме реального времени. Кроме того, прибор обеспечивает возможность анализа потерь мощности во временной и частотной области с использованием вычислений на основе критерия Найквиста.

Анализатор мощности IntegraVision PA2201A, 2 канала, 1 фаза

Описание

В анализаторе мощности Keysight PA2200 серии IntegraVision сочетаются точное измерение мощности и возможность осциллографического представления сигналов на сенсорном экране. Прибор обеспечивает визуальное представление динамичных сигналов, что позволяет наблюдать, измерять и контролировать характеристики разрабатываемых устройств. Благодаря способности создавать различные тестовые сценарии, наличию входов с гальванической развязкой и возможности их гибкой конфигурации в широких пределах анализатор мощности IntegraVision инженеры могут быстро, с высокой точностью и достоверностью выполнять работы по проектированию и аттестации электронных устройств. Прибор позволяет отображать переходные процессы, пусковой ток и изменение состояния благодаря быстродействующему дигитайзеру, который захватывает сигналы тока и напряжения в режиме реального времени. Кроме того, прибор обеспечивает возможность анализа потерь мощности во временной и частотной области с использованием вычислений на основе критерия Найквиста.

Ключевые возможности и технические характеристики

  • Измерение напряжения до 1000 В с использованием входов с гальванической развязкой и входов, изолированных от цепей заземления (Категория II)
  • Измерение силы и напряжения постоянного и переменного тока, суммы постоянной и переменной составляющих
  • Основная относительная погрешность измерений: 0,05% на частоте 50/60 Гц
  • Скорость оцифровки 5 млн. выборок в секунду с разрешением 16 разрядов для всех сигналов одновременно
  • Измерение напряжения до 1000 В среднеквадратичного значения (СКЗ) в полосе частот до 2 МГц
  • Прямое измерение силы тока с использованием двух встроенных шунтов (до 2 А СКЗ и до 50 А СКЗ) в полосе частот до 100 кГц
  • Поддержка внешних токовых пробников и преобразователей с выходным сигналов до 10 В на полную шкалу в полосе частот до 2 МГц
  • Настольное исполнение, компактные габаритные размеры, емкостной сенсорный дисплей с диагональю 30,7 см (12,1 дюйма)
