Описание:

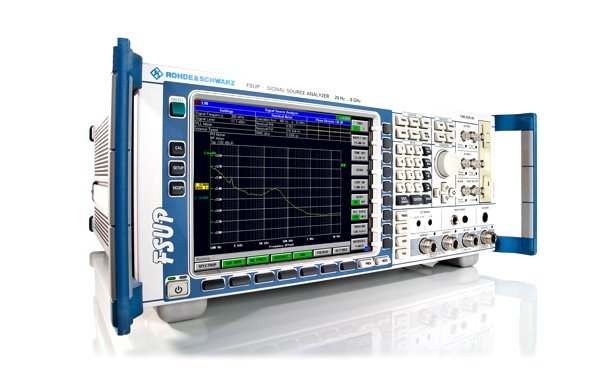

R&S®FSUP сочетает функции высококачественного анализатора спектра и анализатора сигналов с преимуществами измерителя фазовых шумов. Он представляет собой уникальное и простое в эксплуатации решение для измерения параметров задающих генераторов и синтезаторов в исследовательских лабораториях и промышленном производстве. И к тому же, он позволяет существенно сократить расходы.Одной из основных задач при разработке приемных и передающих устройств является измерение фазовых шумов задающих генераторов. Это приходится делать не только в ходе разработки и производства уникальных систем связи и вещания, но и в специальном высокотехнологичном оборудовании, таком как радары. Однако фазовый шум – это далеко не единственный параметр, характеризующий задающие генера- торы. Среди других параметров стоит упомянуть крутизну настроечной характеристики, переходную характеристику, мощность, уровень гармонических составляющих и паразитное излучение. Интересен также уровень шумов усилителя. Все эти измерения может выполнять R&S®FSUP – единственный анализатор источников сигнала, перекрывающий частоты до СВЧ-диапазона. Также анализатор R&S®FSUP может выступать в роли сверхмалошумящего источника постоянного напряжения, что позволяет использовать его в широком диа- пазоне приложений.
Особенности:
• Чрезвычайно гибкий тестер фазового шума с множеством измерительных функций
• Максимальный динамический диапазон за счет взаимной корреляции
• Уникальное сочетание тестера фазового шума с анализатором спектра
• Анализ во временной области
• Измерение характеристик одним нажатием кнопки
• Анализ сигналов с цифровой и аналоговой модуляцией
Чрезвычайно гибкий тестер фазового шума с множеством измерительных функций
• Метод фазового детектора с внутренним/внешним опорным сигналом
• Метод двух тестируемых устройств
• Высокая чувствительность
• Автоматическая настройка всех важных параметров
• Простота в обращении
• Обнаружение, подавление и составление списка источников помех
• Измерение параметров на заданных фиксированных частотах
• Измерение остаточного фазового шума
• Измерение шума АМ
Максимальный динамический диапазон за счет взаимной корреляции
• Повышение чувствительности на 20 дБ
• Взаимная корреляция в диапазоне до 50 ГГц с помощью одного прибора
Уникальное сочетание тестера фазового шума с анализатором спектра
• Измерение фазовых шумов по методу анализатора спектра
• Типовые спектральные измерения, такие как измерение мощности в соседнем канале или поиск сигнала помехи
• Измерение коэффициента шума с помощью R&S®FSUP
Анализ во временной области
• Переходные характеристики задающих генераторов
Измерение характеристик одним нажатием кнопки
• Малошумящий источник питающих напряжений и напряжений настройки
• Измерение всех характеристик задающих генераторов
Анализ сигналов с цифровой и аналоговой модуляцией
• Общий векторный анализ сигналов с цифровой модуляцией
• Специальные опции для анализа стандартов цифровой связи
• Анализ сигналов с аналоговой модуляцией (АМ/ЧМ/ФМ)
Характеристики:
• Диапазон частот от 20 Гц до 50 ГГц
• Диапазон частот до 110 ГГц с внешними смесителями
• Малошумящие выходы постоянного тока для формирования напряжений питания и настройки
• Максимальная гибкость измерений фазового шума
• Измерение коэффициента шума и коэффициента усиления
• Измерение параметров задающих генераторов
• Анализ сигналов с цифровой и аналоговой модуляцией
Принадлежности в комплекте поставки:
• ВЧ-кабель, 1 м
• адаптер измерительного порта с гнездом 2,4 мм и гнездом N-типа
