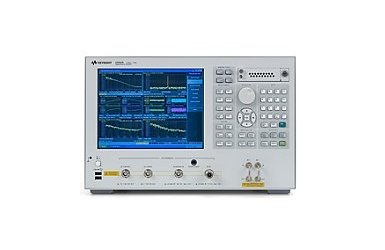

Анализатор источника сигнала Keysight E5052B

Частотный диапазон

• Частота входного сигнала диапазон RF: 10 МГц до 110 ГГц
• Анализ смещения Диапазон частот: от 1 Гц до 100 МГц
• Измерение фазового шума со сверхнизким уровнем шума и кросс-корреляционного метода
• Частота переходных диапазон захвата: до 80 МГц в узкой полосе, до 4.8 ГГц в широком диапазоне

Функции измерения шума

• Фазовый шум со сверхнизким уровнем шума и кросс-корреляционного метода
• Я измерения шума и измерения фазового шума без изменения связи РФ
• Измерения немодулированных шумов от 1 Гц до 100 МГц
• Мониторинг спектра с полосой обзора до 15 МГц в режиме реального времени

Возможности анализа

• Одновременные измерения частоты, фазы и мощности во времени
• Захват внезапных изменений частоты с функцией запуска по видеосигналу
• Полное гун характеристика с выдающимся низким уровнем шума источники постоянного тока(частота/мощность/постоянного тока-питания-ток VC и vs)
• Измерение джиттера тактового сигнала с фемтосекундным разрешением

В E5052B 10 МГц до 7 ГГц анализатор источников сигнала имеет ряд улучшенные характеристики производительности, частично показано в ключевые характеристики выше. И он предлагает высокую производительность измерений и удобство при характеристике гун или другие типы источников высокочастотных сигналов, а также оценки джиттера тактовых сигналов в высокоскоростных системах передачи данных.

Частотный диапазон E5052B может быть продлен до 26.5 ГГц с E5053A, и до 110 ГГц с E5053A плюс компания keysight 11970 смесителей серии.

В E5052B ССА предназначен для использования в широком диапазоне приложений, включая РФ/ию/ММЗ генераторы, гун, система отсчета часы, лан модулей, высокоскоростной сроки модули, микросхемы SerDes, и высокоскоростные преобразователи данных (АЦП/ЦАП).

Вид:

• ССА-Джей точность часов Анализ Джиттера с фемтосекундным разрешением
• Миллиметрового диапазона тестирования фазового шума позволяет кросс-корреляционный метод
