| Измеряемые параметры | Полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q) |
| Погрешность | 0,05 |
| Электрическое сопротивление (от) | 0,01 мОм |
| Электрическое сопротивление (до) | 2 ГОм |
| Разрешение (R) | 0,01 мОм |
| Электрическая емкость (от) | 1 фФ |
| Электрическая емкость (до) | 1 Ф |
| Разрешение (C) | 1 фФ |
| Индуктивность (от) | 0,1 нГн |
| Индуктивность (до) | 2 кГн |
| Разрешение (L) | 0,1 нГн |
| Частота тест сигнала | 20 Гц ... 5 МГц |
| Диапазон частот | Не фиксированный |
| Особенности | Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс. Широкие функциональные возможности по сбору, анализу, отображению и хранению информации. Управление с помощью мыши и клавиатуры. |
| Интерфейс | GPIB, USB, LAN |
| Уровень тест сигнала | 5 мВ ... 1 В |

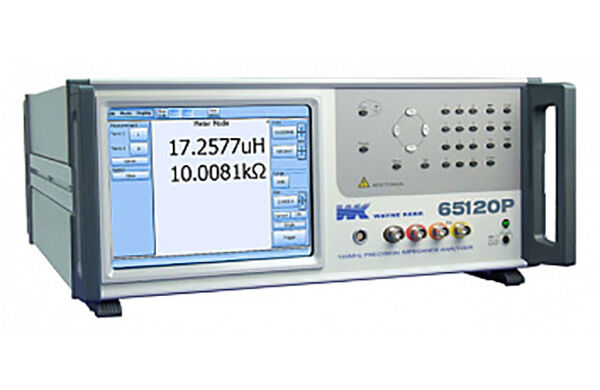

Анализаторы импеданса прецизионные WK 6500 предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь, фазовый угол) в диапазоне частот от 20 Гц до 120 МГц.
Принцип действия анализаторов основан на измерении напряжений на измеряемом объекте и встроенном эталоне. На основании измерений этих напряжений, при различных фазовых соотношениях опорного и измеряемого сигнала, встроенный микропроцессор рассчитывает электрические характеристики измеряемого объекта, которые выводятся на цифровой дисплей.
Конструктивно анализаторы выполнены в виде одного блока. Во внутреннем объеме металлического корпуса расположены электронные узлы и компоненты, обеспечивающие функционирование анализатора.
Анализаторы WK 6500 представлены 14-ю моделями, отличающимися между собой верхним значением частоты тест-сигнала и наличием режима графического анализа на дисплее, отражающего зависимость 2-х измеряемых параметров от переменной (частота, смещение, уровень тест-сигнала). В обозначении модели анализаторов после цифр 65 следуют цифры, обозначающие максимальную рабочую частоту в МГц, а индексы «В» и «Р» обозначают наличие или отсутствие графического анализа соответственно.
Преимущественная область применения: электро-радиопромышленность, связь, научные исследования.
Принцип действия анализаторов основан на измерении напряжений на измеряемом объекте и встроенном эталоне. На основании измерений этих напряжений, при различных фазовых соотношениях опорного и измеряемого сигнала, встроенный микропроцессор рассчитывает электрические характеристики измеряемого объекта, которые выводятся на цифровой дисплей.
Конструктивно анализаторы выполнены в виде одного блока. Во внутреннем объеме металлического корпуса расположены электронные узлы и компоненты, обеспечивающие функционирование анализатора.
Анализаторы WK 6500 представлены 14-ю моделями, отличающимися между собой верхним значением частоты тест-сигнала и наличием режима графического анализа на дисплее, отражающего зависимость 2-х измеряемых параметров от переменной (частота, смещение, уровень тест-сигнала). В обозначении модели анализаторов после цифр 65 следуют цифры, обозначающие максимальную рабочую частоту в МГц, а индексы «В» и «Р» обозначают наличие или отсутствие графического анализа соответственно.
Преимущественная область применения: электро-радиопромышленность, связь, научные исследования.
