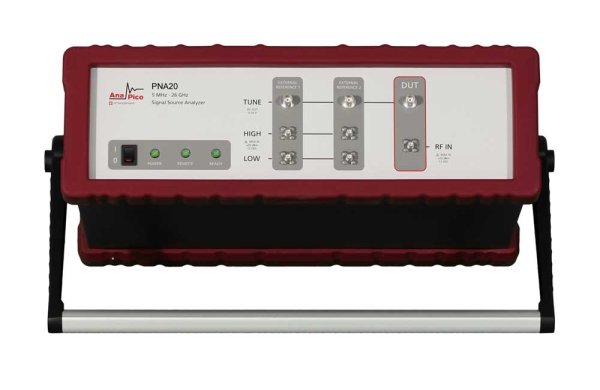

Анализатор фазовых шумов AnaPico PNA20

Артикул: 1-378862

Частотный диапазон: 5 МГц-26 ГГц; Фазовый шум: -185 дБн/Гц; Максимальный измеряемый уровень: +23 дБм; Экран: нет; Особенности: Измеритель фазовых шумов. Диапазон отстройки от несущей от 0.1 Гц до 50 МГц, максимальная чувствительность −185 дБн/Гц. Измерение абсолютных и вносимых фазовых шумов, измерение в импульсном режиме. Работа от внешнего источника питания, 24Вdc, максимум 24Вт.; Интерфейс: LAN, USB, опция - GPIB; Госреестр СИ: №68540-17 до 07.09.2022 г.

Анализатор фазовых шумов PNA20 AnaPico, диапазон рабочих частот от 5 МГц до 26 ГГц, чуствительность измерения до -190 дБн/Гц, измерение вносимых фазовых шумов.

Анализаторы фазовых шумов производства швейцарской компании AnaPico — это интегрированное решение, которое включает в себя необходимый набор функций для анализа характеристик источников сигнала в диапазоне от ВЧ до СВЧ, таких как кварцевые генераторы, синтезаторы с ФАПЧ, тактовые генераторы, ГУН c ФАПЧ, генераторы с диэлектрическим резонатором и пр.

Анализаторы серии PNA приборы содержат двухканальную кросс-корреляционную систему с двумя внутренними перестраиваемыми опорными источниками, а также позволяют проводить измерения с использованием внешних опорных сигналов.
Анализаторы PNA обеспечивают весь спектр измерений, а именно:
– измерение уровня абсолютного и добавочного фазового шума;
– измерение уровня фазового шума в импульсном режиме;
– непосредственный доступ к двухканальному БПФ-анализатору 100 МГц;
– измерение переходных процессов (частотно-временной зависимости, анализ области модуляции);
– стендовое испытание генераторов (контроль перестройки, смещения частоты, измерение фазового шума, тока, мощности и т.д.);
– контроль спектра;
– выполнение функций частотомера / измерителя мощности.

Дополнительно
– Два программируемых малошумящих DC источника питания до 15 В и 600 мА
– Три малошумящих источника питания управляющего напряжения от -5 до +22 В

Благодаря отработанным методикам кросс-корреляционных измерений и алгоритмам автокалибровки высокая точность и воспроизводимость результатов измерений достигается даже при изменении состояния окружающей среды. Полностью автоматические захват частоты и автокалибровка существенно упрощают эксплуатацию и расширяют возможности применения прибора, что позволяет намного быстрее проводить измерения и повышает удобство работы в реальных условиях.
Данные анализаторы представляют собой компактные многофункциональные приборы, оснащаемые интерфейсами LAN (VXI-11), USB-TMC и GPIB (по заказу). Вместе с ними предоставляются не зависящий от платформы интуитивно-понятный графический интерфейс пользователя (ГИП), библиотека API и эффективный язык команд SCPI.

Характеристики

Частотный диапазон 5 МГц-26 ГГц
Фазовый шум -185 дБн/Гц
Максимальный измеряемый уровень +23 дБм
Экран нет
Особенности Измеритель фазовых шумов. Диапазон отстройки от несущей от 0.1 Гц до 50 МГц, максимальная чувствительность −185 дБн/Гц. Измерение абсолютных и вносимых фазовых шумов, измерение в импульсном режиме. Работа от внешнего источника питания, 24Вdc, максимум 24Вт.
Интерфейс LAN, USB, опция – GPIB
