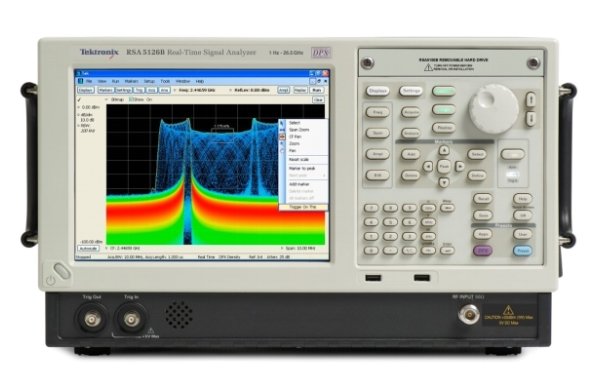

Анализ спектра в реальном времени Tektronix RSA5126B

Артикул: 1-337984

Анализатор спектра серии RSA5000B среднего класса сочетает в себе лучшие для своего класса производительность в диапазоне РЧ с полосой пропускания до 165 МГц и технологией DPX® 4-го поколения. Это обеспечивает достоверность измерений и функциональность, необходимую для решения повседневных задач, а также дает возможность использовать динамический диапазон, пригодный для сложных измерений в области спектрального анализа.



Анализатор спектра серии RSA5000B среднего класса сочетает в себе лучшие для своего класса производительность в диапазоне РЧ с полосой пропускания до 165 МГц и технологией DPX® 4-го поколения. Это обеспечивает достоверность измерений и функциональность, необходимую для решения повседневных задач, а также дает возможность использовать динамический диапазон, пригодный для сложных измерений в области спектрального анализа.



Особенности и преимущества

Дисплей радиочастотного спектра реального времени DPX® Обнаружение наиболее трудноуловимых особенностей сигнала. Достоверность испытаний повышается за счет возможности захвата очень коротких переходных процессов, на которые не реагируют обычные анализаторы спектра.
Расширенные возможности системы запуска Экономия времени путем выделения таких аномалий сигнала, на которые другие приборы даже не реагируют. Возможно выделение трудно выявляемых аномалий аппаратного и программного обеспечения с перекрестной синхронизацией между несколькими приборами.
Бесперебойный сбор данных Возможно наблюдение различных событий сигнала (например, последовательностей скачкообразной перестройки частоты, времени стабилизации ФАПЧ, переходных процессов при включении и множественных импульсов) на всем их протяжении.
Корреляция по времени в нескольких областях Ускорение устранения неполадок и анализа за счет выявления их первопричин в нескольких областях. Можно анализировать собранные данные во всех областях в любое время с коррелированными маркерами.
Автоматическое измерение параметров и регистрация импульсов Упрощение процесса и экономия время испытаний за счет одновременного проведения нескольких измерений в отношении собранных данных. Можно сократить затраты на испытания, применяя универсальный прибор, который заменяет собой несколько испытательных установок.



Характеристики

Диапазон частот От 1 Гц до 26,5 ГГц
Полоса захвата реального времени 25 МГц (стандарт.)
40 МГц
80 МГц
165 МГц
Фазовый шум (типовое значение при отстройке 10кГц) -150 dBm/Hz
Минимальная длительность события со 100% вероятностью перехвата (POI) 2,7  мкс
SFDR (динамический диапазон, свободный от паразитных выбросов) 75  дБн
Размеры 282х473х531  мм
Масса 24,6
