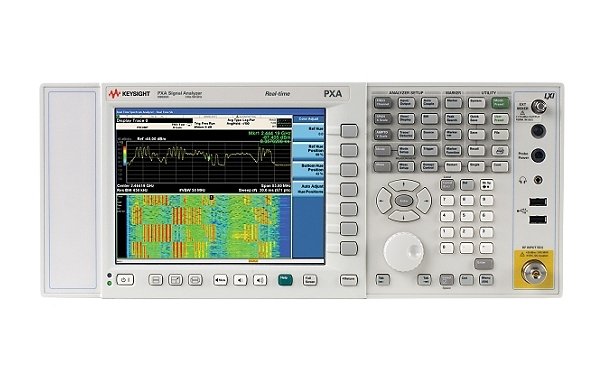

Анализ сигналов в реальном времени, до 160 МГц, оптимальные возможности
- 100%-ая вероятность захвата трудноуловимых сигналов длительностью от 3,57 мкс и развитая система запуска, включая запуск по частотной маске и запуск по временным параметрам
- Представление динамических характеристик сигналов в виде плотности распределения, спектра, спектрограммы, зависимости мощности от времени и т.д.
- Стоимость добавления функции анализа спектра в режиме реального времени в разы ниже, чем стоимость специализированного решения
- Интеграция с ПО векторного анализа сигналов 89600 VSA
| Частота | от 10 Гц до 26,5 ГГц; до 1,1 ТГц со смесителями |
|---|---|
| Опции расширения диапазона частот | 3,6; 8,4; 13,6; 26,5 ГГц, смесители до 1,1 ТГц |
| Максимальная полоса анализа / пропускания | 160 МГц |
| Опции расширения полосы анализа | 25 МГц стандарт., 40 МГц, 85 МГц, 125 МГц, 160 МГц |
| Максимальная полоса пропускания реального времени | 160 МГц |
| Полоса анализа в режиме реального времени | 85 МГц, 125 МГц, 160 МГц |
| Средний уровень собственных шумов (1 ГГц) | –166 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | –114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц | –114 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | –137 дБн/Гц |
| Суммарная погрешность уровня сигнала / измерения | ±0,23 дБ |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +20 дБм |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 116 дБ |
| Тип прибора | Анализатор спектра |
| Приложения общего назначения |
|
| Приложения для сотовой связи |
|
| Приложения для систем беспроводной связи |
|
| Приложения для цифрового видео |
|
| Уровень производительности | ◆◆◆◆◇◇ |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 70 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 2 дБ |
| Мин. длительность для 100%-ой вероятности захвата | 3,57 мкс |
| Длительность обнаруж. сигнала (сигнал/маска >60дБ) | 5 нс |
| Динамич. диапазон, своб. от паразит. составляющих | 72 дБн |
| Полоса частот в частотной/временной области | 160 МГц |
| Режимы отображения |
|
| Запуск |
|
| Приложения с функцией запуска по частотной маске |
|
| Сред. уровень собств. шумов, 2 ГГц, предус. выкл. | –152 дБм/Гц |
| Сред. уровень собств. шумов, 10 ГГц, предус. выкл. | –151 дБм/Гц |
| Наличие измерительных приложений | Да |
| Реального времени | Да |
| Настольные | Да |
