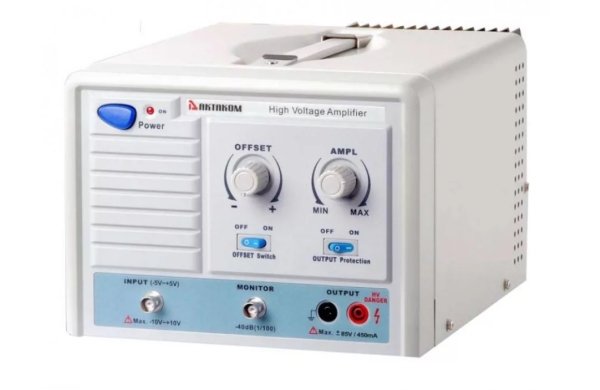

| Амплитудный усилитель АКТАКОМ AVA-1420 Линейка амплитудных усилителей Актаком состоит из пяти моделей, среди них: модели эконом-класса AVA-1408 и AVA-1804 с выходной мощностью до 32 ВА; модели с большой выходной мощностью до 80 ВА AVA-1420 и AVA-1810; AVA-1745 - высокоскоростной амплитудный усилитель со скоростью нарастания 2500 В/мкс. Амплитудные усилители Актаком имеют коэффициент усиления по напряжению от 0 до 180 и снабжены несколькими ступенями защиты по выходу от перегрузки. Линейка амплитудных усилителей Актаком предназначена для работы со входными напряжениями от 0 до ±2,5 В (5 Вп-п) , но возможна и подача сигналов с амплитудой до ±10 В (20 Вп-п). Амплитуда выходного сигнала регулируется десятиоборотным резистором, что обеспечивает высокую точность управления. Кроме того, предусмотрена возможность установки смещения постоянной составляющей. Для контроля выходных характеристик в новых амплитудных усилителях Актаком AVA-1408, AVA-1804, AVA-1420, AVA-1810 и AVA-1745 предусмотрен выход "Monitor" с коэффициентом ослабления 100:1, предназначенный для подключения к осциллографу. Новые амплитудные усилители Актаком AVA-1408, AVA-1804, AVA-1420, AVA-1810 и AVA-1745 могут найти широкое применение в полупроводниковой и высоковольтной инженерии, биомедицине, нанотехнологиях, в системах управления TFT и PZT устройствами и в других областях. |
| Сравнительные характеристики | |||||
| AVA-1745 | AVA-1408 | AVA-1420 | AVA-1804 | AVA-1810 | |
| Выходное напряжение DC | ±85 В | ±200 В | ±200 В | ±400 В | ±400 В |
| Выходное напряжение AC | 170 Вп-п | 400 Вп-п | 400 Вп-п | 800 Вп-п | 800 Вп-п |
| Выходное ток DC (макс.) | ±450 мА | ±80 мА | ±200 мА | ±35 мА | ±100 мА |
| Выходное ток AC (макс.) | 900 мАп-п | 160 мАп-п | 400 мАп-п | 70 мАп-п | 200 мАп-п |
| Выходная мощность (макс.) | 76 ВА | 32 ВА | 80 ВА | 32 ВА | 80 ВА |
| Полоса пропускания | 3 МГц/100 Вп-п | 600 кГц/200 Вп-п | 1 МГц/200 Вп-п | 200 кГц/400 Вп-п | 300 кГц/400 Вп-п |
| Коэффициент усиления | 0 ~ 35 | 0 ~ 90 | 0 ~ 90 | 0 ~ 180 | 0 ~ 180 |
| Скорость нарастания | 2500 В/мкс | 300 В/мкс | 500 В/мкс | 200 В/мкс | 300 В/мкс |
| Защита по выходу | • Предохранитель • Резистор • Микропроцесс. управление |
• Предохранитель • Резистор |
• Предохранитель • Резистор • Микропроцесс. управление |
• Предохранитель • Резистор |
• Предохранитель • Резистор • Микропроцесс. управление |
| Защита по выходу | высокоскоростной | эконом-класс | мощный | эконом-класс | мощный |
| Характеристики | |
| Выходное напряжение (DC/AC) | ±200 В (400 Вп-п) |
| Выходной ток (DC/AC) | ±200 мА/400 мАп-п |
| Выходная мощность (ACпик) | 80 ВА |
| Полоса пропускания (-3дБ) | 1 МГц (200 Вп-п) |
| Скорость нарастания (типичное) | 500 В/мкс |
| Диапазон смещения (DC) | 0…±200 В |
| Коэффициент усиления по напряжению | 0…90 |
| Выходное сопротивление (защита выключена) | 50 Ом |
| Выходное сопротивление (защита включена) | 2 кОм/80 Вт |
| Допустимая нагрузка | ≥1 кОм на 400 Вп-п |
| Управление амплитудой | 10-ти оборотный резистор |
| Управление смещением | Выключатель + 10-ти оборотный резистор |
| Выход "Monitor" | "Фикс. 100:1 (-40 дБ) для осциллографов с вх.импедансом 1 МОм |
| Входное напряжение | 0…±10 В или 20 Вп-п, импеданс 10 кОм |
| Защита по выходу | Предохранитель, резистор защиты, микропроцессорное управление |
| Питание | 90-240 В AC, 50/60 Гц/1,5А |
| Размеры | 230 х 170 х 310 мм |
| Вес | 5,0 кг |
