Адгезиметр полимерных лент NOVOTEST АП-1М позволяет контролировать адгезию защитных покрытий из полимерных лент на трубопроводах в соответствии с ГОСТ Р 51164-98 (Трубопроводы стальные магистральные) в трассовых условиях, а также проводить контроль и измерение адгезионной прочности покрытий на иных конструкциях. NOVOTEST АП-1М – надежный и простой в эксплуатации адгезиметр не требующий специальных навыков для работы с ним. |
НАЗНАЧЕНИЕ:
Контроль адгезии защитных покрытий:
- из полимерных лент на трубопроводах согласно ГОСТ Р 51164-98 (метод А)
- прочих защитных покрытий на различных основаниях
ОСОБЕННОСТИ:
- Полностью соответствует ГОСТ
- Простота использования и наглядность полученных результатов
- Все необходимые для измерения дополнительные приспособления уже в комплекте поставки
- Контроль угла отслаивания покрытия
- Шкала динамометра расположена на выдвижном штоке
- Выполнен из нержавеющей стали
- Возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
- Не требует специальных навыков для использования
- Небольшой вес и размер
КОНСТРУКЦИЯ ПРИБОРА:

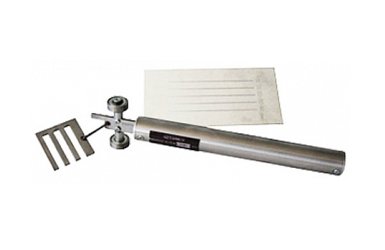

Прибор представляет из себя цилиндрический корпус-ручку 3 со встроенным динамометром. На подвижной (выдвигающейся) части динамометра (штоке) 4 установлен съемный зажим для удержания полосы отслаиваемого материала 1 и опорные подвижные ролики 2. На шток 4 нанесена шкала выдвигающаяся из ручки при работе адгезиметра. Благодаря такому расположению шкалы, пользователь не сможет перекрыть ее рукой в процессе измерения (в отличии от аналогичных приборов). Конструкции NOVOTEST АМ-1М также позволяет контролировать угол отслаивания покрытия при использовании |
Технические характеристики
Максимальное значение усилия отслаивания | 100Н/см (10 кг/см) |
Толщина контролируемого покрытия | до 15 мм |
Погрешность | 0,1Н/см (0,01 кг/см) |
Угол отслаивания | 180° |
Диаметр контролируемых труб | 270 – 1420 мм |
Ширина вырезаемых образцов лент | 10 – 40 мм |
Условия эксплуатации | от -40°С до +40°С |
Габаритные размеры (не более) | 275 х 85 х 30 мм |
Вес (не более) | 0,45 кг |

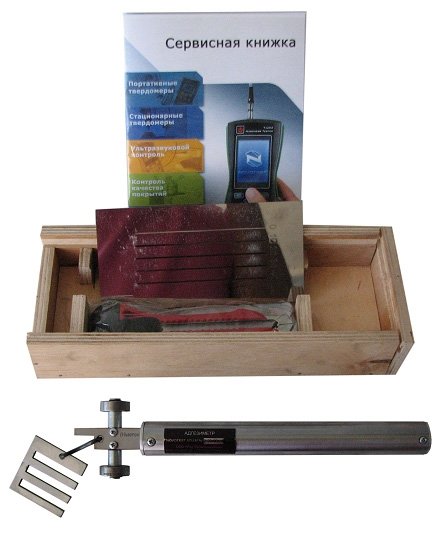

Комплект поставки
- адгезиметр;
- шаблон для надреза полосы;
- нож;
- паспорт;
- чехол либо кейс.
Работа с прибором
Проведение измерения адгезиметром NOVOTEST АП-1М в соответствии с ГОСТ Р 51164-98 (Метод А):
- В качестве объектов измерения используются трубы с защитными покрытиями из полимерных лент.
- Определяются не менее трех точек находящихся на расстоянии не менее 0,5 метра друг от друга.
- Ножом с помощью специального шаблона входящего в комплект прибора вырезаются до металла полосы защитного покрытия шириной 10, 20, 30 либо 40 мм в зависимости от ожидаемой величины адгезии.
- Ножом надрезается конец вырезанной полосы и закрепляется в зажиме прибора.
- Адгезиметр устанавливается на трубу до плотного контакта обоих роликов.
- Движением прибора под углом 180° к поверхности трубы производится отслаивание ленты на длину 50-100 мм определяя устойчивое усилие отслаивания и визуально определяя характер разрушения (адгезионный, когезионный или смешанный).
- Адгезию защитных покрытий определяют по формуле:
где А – величина адгезии, Н/см (кгс/см)
F - усилие отслаивания, Н (кгс);
B - ширина отслаиваемой ленты, см.
Характер разрушения:
- адгезионный - обнажение до металла;
- когезионный - отслаивание по подклеивающему слою или по грунтовке;
- смешанный - совмещение адгезионного и когезионного характеров разрушения.
