Адгезиметр-нож многолезвийный NOVOTEST АН-1

Артикул: 1-363331

  • простота использования и наглядность полученных результатов
  • небольшой вес и размер
  • возможность заточки затупившихся лезвий
  • 2 варианта комплектации



Адгезиметр-нож многолезвийный NOVOTEST АН-1простой и наглядный прибор для определения адгезии (силы сцепления) методом надрезов.

Прибор соответствует следующим стандартам:
ГОСТ 15140, ISO 2409, ISO 16276-2, ISO 2409, DIN 53151, ASTM В 335, ASTM D 3002, BS 3900-E6, BS EN ISO 2409, NF T 30-038.

Возможно 2 варианта поставки: АН-1 (с 3 лезвиями) и АН-1М (с 1 лезвием на выбор)



НАЗНАЧЕНИЕ:

Определение силы сцепления (адгезии) лакокрасочных покрытий толщиной до 200 мкм на изогнутых и плоских поверхностях. Для этого используется метод надрезов (как решетчатых так и параллельных) в соответствии с ГОСТ 15140, ISO 2409, ISO 16276-2, ASTM В 3359.

При использовании метода решетчатых и параллельных надрезов исследуемое покрытие прорезается специальным многолезвийным инструментом насквозь до подложки с шагом между лезвиями 1, 2 и 3 мм. В итоге получаются решетка или полосы с одинаковым шагом. Затем на очищенном месте среза оценивается визуальным методом величина адгезии.

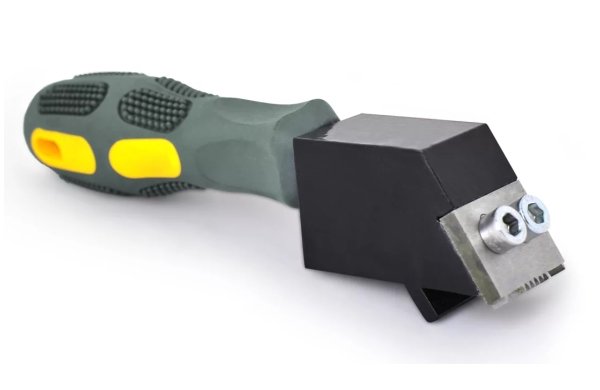

Адгезиметр-нож NOVOTES АН-1 представляет из себя рукоятку из пластика с закрепленной на ней металлической головкой. На головке установлен многолезвийный нож изготовленный из инструментальной стали. У каждого ножа имеется два опорных и шесть основных лезвия. При необходимости, для затупившихся лезвий разрешена заточка.

ОСОБЕННОСТИ:

  • Простота использования и наглядность полученных результатов
  • Небольшой вес и размер
  • Возможность заточки затупившихся лезвий
  • 2 варианта комплектации



Технические характеристики

Характеристики АН-1 АН-1М
Количество резаков 3 1
Шаг между рабочими лезвиями, мм 1, 2, 3
(другие шаги лезвий резака - по заказу)
1 или 2 или 3
(другие шаги лезвий резака - по заказу)
Количество рабочих лезвий 6 6
Толщина покрытия, мкм 60-120 шаг 2 мм;
120-200 шаг 3 мм
60-120 шаг 2 мм;
120-200 шаг 3 мм
Баллы определения и оценки адгезии 1-4 (по ГОСТ 15140 метод решетчатых надрезов)
1-3 (по ГОСТ 15140 метод параллельных надрезов)
0-5 (по ISO 2409, ISO 16276-2, ASTM D3359)
1-4 (по ГОСТ 15140 метод решетчатых надрезов)
1-3 (по ГОСТ 15140 метод параллельных надрезов)
0-5 (по ISO 2409, ISO 16276-2, ASTM D3359)
Габаритные размеры, мм не более 170х50х50 170х50х50



Комплект поставки

  • адгезиметр-нож
  • три сменных многолезвийных резака (1 мм, 2 мм и 3 мм) для АН-1/один сменный многолезвийный резак (1мм, 2 мм или 3мм) на выбор для АН-1М
  • шестигранный ключ
  • руководство по эксплуатации
  • сумка

Дополнительные опции для заказа:

  • свидетельство о калибровке



Работа с прибором

Оценка адгезии по четырех-балльной системе в соответствии с ГОСТ 15410-78

Балл Описание Внешний вид поверхности
1 Края надрезов полностью гладкие, нет признаков отслаивания ни в одном квадрате решетки
2 Незначительное отслаивание покрытия в виде мелких чешуек в местах пересечения линий решетки. Нарушение наблюдается не более, чем на 5% поверхности решетки
3 Частичное или полное отслаивание покрытия вдоль линий надрезов решетки или в местах их пересечения. Нарушение наблюдается не менее, чем на 5 % и не более, чем на 35% поверхности решетки
4 Полное отслаивание покрытия или частичное, превышающее 35% поверхности решетки

Оценка адгезии по шести-балльной системе в соответствии с ASTM В 3359, метод В

Балл Описание Внешний вид поверхности
0 Края надрезов полностью гладкие; ни один из квадратов решетки не отслоился.
1 Отслоение мелких чешуек покрытия на пересечении надрезов; площадь отслоений немного превышает 5% площади решетки.
2 Покрытие отслоилось у краев и/или на пересечении надрезов; площадь отслоения значительно превышает 5%, но не более 15% площади решетки.
3 Покрытие отслоилось вдоль краев надрезов частично или полностью широкими полосами и/или на различных частях квадратов; площадь отслоения значительно превышает 15%, но не более 35% площади решетки.
4 Покрытие отслоилось вдоль краев надрезов широкими полосами и/или некоторые квадраты отделились частично или полностью; площадь отслоения значительно превышает 35%, но не более 65% площади решетки.
5 Любая степень отслаивания, которую нельзя классифицировать 4-м баллом шкалы
