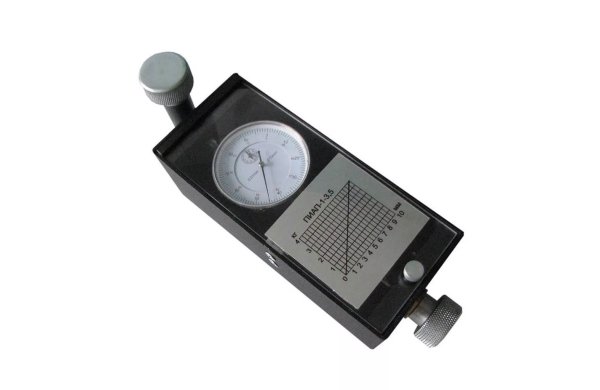

| Адгезиметр NOVOTEST СМ-1М предназначен для измерения адгезии битумной изоляции трубопроводов и других изоляционных покрытий на битумной основе в соответствии с ГОСТ Р 51164-98 (Трубопроводы стальные магистральные). Адгезиметр СМ-1М – механический прибор, определяющий адгезию как качественно, так и количественно, производя измерения силы прилипания битумной изоляции к поверхности трубопровода. |
Адгезиметр битумной изоляции используется в процессе обследований и испытаний трубопроводов и иных металлоконструкций с защитным покрытием на основе битумных мастик. Прибор позволяет оперативно проконтролировать качество и прочность такой изоляции в полевых и лабораторных (цеховых) условиях.
НАЗНАЧЕНИЕ:
Контроль адгезии защитных покрытий:
- Битумной изоляции на трубопроводах согласно ГОСТ Р 51164-98 (метод Б)
- прочих защитных покрытий на битумной основе на различных основаниях.
ОСОБЕННОСТИ:
- Полностью соответствует ГОСТ
- Простота использования и наглядность полученных результатов
- Все необходимые для измерения дополнительные приспособления уже в комплекте поставки
- Возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
- Не требует специальных навыков для использования
- Небольшой вес и размер.
КОНСТРУКЦИЯ ПРИБОРА:

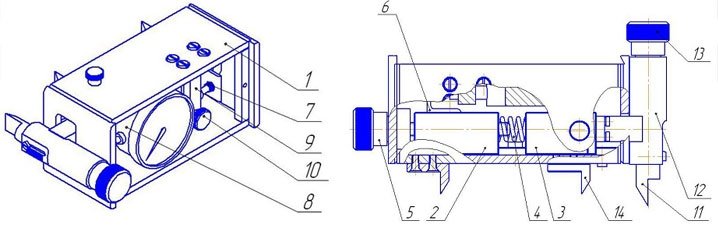

Адгезиметр NOVOTEST СМ-1М состоит из корпуса 1, внутри которого расположена подвижная система ведущего 2 и ведомого 3 штоков, соединенных между собой тарированной пружиной 4. Ведущий горизонтальный шток 2, предназначенный для сжатия пружины 4, приводится в движение вращением винта 5, закрепленного в торцевой части корпуса устройства. На штоке 2 закреплен кронштейн 6 с регулировочным винтом 7, предназначенный для передачи значений линейной деформации тарированной пружины 4 на подвижную ножку индикатора 8. Индикатор 8 крепится к кронштейну 6. Нож 11 для сдвига образца защитного покрытия укреплен внутри вертикального штока 12, перемещающегося при вращении винта 13. Для крепления прибора на поверхности изолированного трубопровода, на нижнем основании корпуса устройства, укреплены четыре опорных ножа 14.
Прибор устанавливается на предварительно подготовленный участок трубопровода (или металлоконструкции) с вырезанным участком покрытия, затем путем вращения винта ведущего штока прибора к покрытию прикладывается нагрузка через тарированную пружину. В процессе приложения нагрузки прибор измеряет перемещение штока, которое, по установленной на корпусе прибора шкале, пересчитывается в усилие сдвига и определяет адгезию битумного покрытия.
Технические характеристики
| Диаметр контролируемых труб, мм | 270 – 1420 |
| Толщина контролируемого покрытия, мм, не более | 15 |
| Сдвиговое усилие, кг | 0-4 |
| Диапазон измерений величины усилия адгезии, Н | 20-60 |
| Условия эксплуатации, °С | от -40 до +40 |
| Габаритные размеры, мм, не более | 190 х 80 х 110 |
| Вес, кг, не более | 2,5 кг |
Комплект поставки
- адгезиметр;
- паспорт;
- футляр либо кейс.
Работа с прибором
Проведение измерения адгезиметром NOVOTEST СМ-1М в соответствии с ГОСТ Р 51164-98 (Метод Б):
- В качестве объектов измерения используются трубы с защитными покрытиями на основе битумных мастик.
- Определяются не менее трех точек находящихся на расстоянии не менее 0,5 метра друг от друга.
- Ножом надрезается до металла образец защитного покрытия 10х10 мм.
- Вокруг образца до металла срезается покрытие в виде площадки 30х35 мм.
- Адгезиметр устанавливается ножками на покрытие так чтобы он плотно уперся ножом в край вырезанного образца. Ножки должны войти в покрытие. С помощью винта нож опускается до металлической поверхности трубы в основание образца.
- Винт ведущего штока закручивается до упора, на индикаторе устанавливается «0».
- Через тарированную пружину вращением винта ведущего штока передается усилие на нож, а соответственно и на образец защитного покрытия. Наблюдается рост показаний индикатора.
- В момент сдвига покрытия происходит и смещение ножа, при этом рост показаний на индикаторе останавливается.
- Зафиксированный максимальный показатель индикатора в мм по шкале на крышке прибора переводится в усилие сдвига. Помимо этого визуально определяется характер разрушения (адгезионный, когезионный, смешанный).
- Адгезию защитного покрытия на основе битумных мастик определяет усилие сдвига образца такого покрытия площадью 1 см2 при температуре покрытия от -15°С до +25°С. ГОСТ (таблица 1) допускает показатель менее 0,20 МПа (2,00 кгс/см) при температуре выше +25°С.
- Итоговым значением адгезии битумных покрытий является среднее арифметическое 3-х измерений с погрешностью не превышающей 0,01 МПа (0,1 кгс/см).
Характер разрушения:
- адгезионный - обнажение до металла;
- когезионный - отслаивание по подклеивающему слою или по грунтовке;
- смешанный - совмещение адгезионного и когезионного характеров разрушения.
