Абсорбер ЭМС ETS-Lindgren EMC-24PCL (80 МГц - 40 ГГц)

• Широкий диапазон EMC-24PCL абсорбера: 80 МГц – 40 ГГц

• Идеально подходит для новых и модифицированных камер

• Высокоустойчив к различного рода деформации

• EMC-24PCL имеет заостренные концы пирамидок

• Применяется для тестов на: MIL-STD-461D/E/F ст. и RTCA-DO-160 ст.

• Абсорбер производится в различных цветах (под заказ)

• Выдерживает мощность: 775 Вт/м2

• Рабочая температура (max): 90 C

• Огнестойкость ст.: NRL 8093 (тест) 1, 2, 3, ст.MIT MS-8-21, DIN 4102-B2 и UL 94

Описание поглощающего материала EMC-24PCL

Абсорбер EMC-24PCL представляет собой широкополосный СВЧ поглощающий материал ETS-Lindgren, который оптимизирован под ЭМС тестирования.

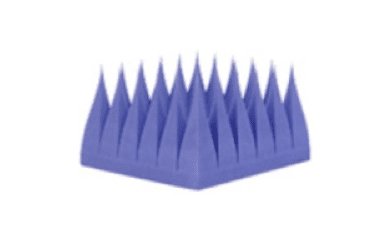

Поглотитель EMC-24PCL выполнен в традиционной пирамидальной форме с заостренными наконечникам из полиуретана.

Данная модель ЭМС абсорбера EMC-24PCL сочетает в себе сбалансированные диэлектрические свойства и прекрасно подходит для низких частот.

Этот поглощающий материал высокого качества состоит из пенополиуретана низкой плотности.

Современный материал EMC-24PCL с двойной пропиткой обеспечивает высокую степень защиты от пожара и воды.

Технология изготовления позволяет в процессе производства EMC-24PCL пропитывать материал специальным покрытием и принимать точную форму пирамидок после затвердевания.

Особенности абсорбера EMC-24PCL

Широкополосная производительность

Технология изготовления EMC-24PCL методом двойной пропитки обеспечивает улучшенную отражательную способность ниже 200 МГц.

Каждый ЭМС абсорбер проверяется на степень отражательной способности в частотах 20 – 300 МГц.

Применение для новой или модифицированной камере

Поглощающий материал EMC-24PCL может использоваться в любой (новой или модернизированной) полу-безэховой или безэховой камере.

Стойкость материала

Поглотитель модели EMC-24PCL производится из состава, который способствует огнестойкости и влагостойкости.

Материал абсорбера EMC-24PCL не боится деформаций и всегда держит свою первоначальную форме.

Изделие имеет большой срок эксплуатации, не теряя радиочастотных характеристик.

Стандарты соответствия

Модель EMC-24PCL соответствует требованиям прочности MIL-STD-461D/E/F и производительности RTCA-D0-160 и идеально подходит для оснащения новых сооружений или для реконструкции старых.

Эффективность абсорбера EMC-24PCL распространяется на диапазон 80 МГц – 40 ГГц.

Мощность

Абсорбер EMC-24PCL отличается стойкостью к высоким мощностям.

Данная модель выдерживает до 775 Вт/м2 в режиме CW (600 В/м) в диапазонах ВЧ и СВЧ.

В течение 10 минут EMC-24PCL может выдерживать плотность мощности до 2650 Вт/см2 (1000 В/м).

Характеристики абсорбера EMC-24PCL

Электрические показатели

• Частота max: 40 ГГц

• Частота min: 80 МГц

• Мощность (обслуживания): 600.0 В/м, 775.0 Вт/м2

• Допустимая мощность: 1000.0 В/м, 2650.0 Вт/м2

Физические показатели

• Длина/Ширина/Высота: 61см/61см/61см

• Огнезащита: NRL 8093 (тест) 1, 2 & 3 MIT MS-8-21, DIN 410-B2 и UL 94

• Вес абсорбера EMC-24PCL составляет: 4,6 кг

Коэффициент отражения EMC-24PCL
