8-битовые высокоскоростные дискретизаторы с шиной PCI Agilent Technologies U1069A-001

Уникальный инструмент для решения сложных задач частотного анализа

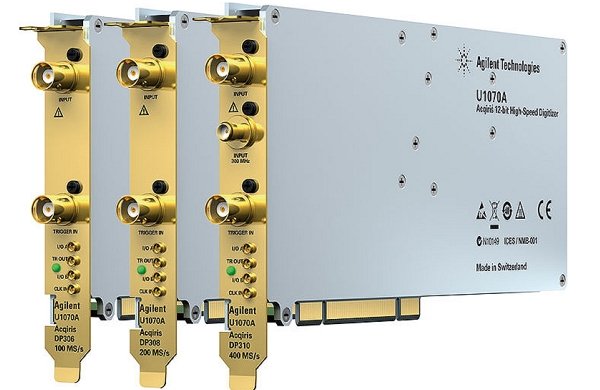

Высокоскоростные дискретизаторы с шиной PCI Agilent Acqiris U1070A устанавливают стандарты в области сбора данных с высоким разрешением. Благодаря применению новейших технологий, эти дискретизаторы обеспечивают высокие частоты дискретизации до 420 Мвыб/с и широкие полосы пропускания до 300 МГц. Дигитайзеры U1070A обладают глубокой памятью 4 Мвыб. Сигналы передаются непосредственно в глубокую память дискретизатора. Глубокая память необходима для обеспечения быстрых частот дискретизации и высокого временного разрешения.
Выбор сочетания частоты дискретизации и полосы пропускания позволяет осуществлять захват сигналов с высоким разрешением и большим динамическим диапазоном без паразитных составляющих (не хуже 75 дБ, 80 дБ (тип.) на ВЧ входе) и высокое отношение сигнал/шум (не хуже 62 дБ, 65 дБ (тип.) на ВЧ входе). Дополнительные характерные особенности включают тип. значение суммарного коэффициента нелинейных искажений (THD) минус 78 дБ, очень низкий уровень собственных шумов минус 90 дБ и эффективное число битов (ENOB) более 10.
Такие технические характеристики делают дискретизаторы U1070A превосходным выбором для проведения испытаний и измерений в автомобильной промышленности, ультразвуковых исследованиях, рентгенографии и томографии, лазерной локации, неразрушающем контроле, и высокоточных аналитических приборах. ВЧ вход DP310 является идеальным для испытаний оборудования беспроводной связи, передатчиков с квадратурной амплитудной модуляцией (QAM), цифровых ВЧ/ПЧ приемников, широкополосных радиолокационных средств и приложений радиотехнической разведки.

Мезонинная плата запуска с соединителями ввода-вывода

Память и контроллер сбора данных дискретизатора U1071A построены на базе цифровой КМОП интегральной схемы.
Высокоскоростной демультиплексор данных со встроенной памятью разработан для захвата и запоминания цифровых данных (до 10 бит) на скоростях до 2 Гвыб/с. Он имеет встроенное статическое ОЗУ, высокие тактовые частоты и способен принимать и генерировать сигналы с уровнями LVDS (низковольтный дифференциальный сигнал в диапазоне от 100 мВ до 600 мВ) для обеспечения требуемого быстродействия сигналов вводавывода. Схема позволяет запоминать поток входных данных во внутренней памяти глубиной 256 Квыб и обеспечивает высокую пропускную способность за счёт АЦП последовательного приближения (SAR). Она также обеспечивает обработку данных для опций расширенной памяти 64, 128 или 256 Мвыб.

Прецизионный сбор сигнала

Высокоскоростные дискретизаторы Agilent Acqiris U1067A обладают высокой частотой дискретизации, широкой полосой пропускания и большой глубиной памяти. Такое сочетание характеристик позволяет легко и точно осуществлять захват высокочастотных сигналов. Дискретизация с частотой до 1 Гвыб/с улучшает временное разрешение и точность, а полоса пропускания 250 МГц уменьшает искажения и ослабление сигнала. Глубокая память до 8 Мвыб позволяет запоминать большие объемы данных в течение длительных интервалов времени, а также позволяет сохранить временное разрешение.

Высокая производительность шины PCI

Высокоскоростной дискретизатор Agilent Acqiris U1068A обладает частотой дискретизации 2 Гвыб/с при однократном сборе данных, широкой полосой пропускания 500 МГц и глубокой памятью 256 Квыб (с возможностью расширения до 16 Мвыб). Высокая частота дискретизации и широкая полоса пропускания обеспечивают возможность захвата сигналов с полосами частот до 500 МГц с высокой точностью. Глубокая память дискретизатора позволяет запоминать большие объемы данных в течение длительных интервалов времени. Например, дискретизатор U1068A с глубиной памяти 4 Мвыб может осуществлять запись сигнала в течение 2 мс с частотой дискретизации 2 Гвыб/с (0,5 нс на одну точку). Высокая частота дискретизации гарантирует, что все высокочастотные компоненты сигнала, вплоть до значений полной полосы пропускания дискретизатора, являются точными, целостными и записанными в правильном порядке.

Многоканальная запись сигнала с высокой частотой дискретизации

Высокоскоростной дискретизатор Agilent Acqiris U1069A выполнен в виде компактной платы, которую можно вставить непосредственно в ПК, и обеспечивает одно или двухканальный сбор данных. В этом дискретизаторе использована технология на основе соединения кремнийгерманий (SiGe), обеспечивающая высокие характеристики при обработке аналоговых сигналов.
Сочетание сверхвысокой частоты дискретизации и полосы пропускания дискретизатора позволяет точно захватывать сигналы с частотами до 1 ГГц. Кроме того, глубокая память сбора данных позволяет осуществлять запись сложных сигналов на протяжении длительных интервалов времени. Например, в одноканальном режиме U1069A003 с глубиной памяти 16 Мвыб может записывать сигнал в течение 8 мс с частотой дискретизации 2 Гвыб/с (0,5 нс на одну точку).
Двухканальные конфигурации дискретизатора U1069A разработаны для высокоточных временных измерений между каналами (I/Q, джиттер, фаза, задержка распространения сигнала и т. д.) за счёт комбинации АЦП с синхронной выборкой данных, хорошо согласованных схем входных каскадов и прецизионного опорного генератора (±2 х 106). Тактовые сигналы опорного генератора поступают на АЦП каждого канала точно в одно и тоже время, а независимая схема входного каскада на базе SiGe обеспечивает минимизацию временного сдвига между каналами. Благодаря полосе пропускания до 1 ГГц, этот дискретизатор лучше всего подходит для измерения характеристик сигнала, проявляющихся на коротких промежутках времени (длительность фронта/среза, длительность импульса и т.д.), в субнаносекундном диапазоне.

Обработка данных в реальном времени с возможностью изменения конфигурации

Дискретизаторы U1082A имеют две встроенных ПЛИС (Xilinx Virtex2®) с возможностью изменения конфигурации для работы в реальном времени. Cемейство опций микропрограммного обеспечения позволяет оперативно выполнять множество задач обработки оцифрованных данных, определённых пользователем или на фабрике. Существуют версии микропрограммного обеспечения, позволяющие производить операции усреднения, обнаружения пиков и попеременной обработки данных.
