• До 31 входа для подключения термопар
• Поддерживает термопары следующих типов: J, K, R, S, T, N, E и B
• Диапазон входных напряжений до 10 В
• Обнаружение обрыва термопары
• Встроенный изотермический блок
• Встроенный термистор
• Встроенная функция автоматической установки нуля
• Макс. частота дискретизации для всех каналов модуля 500 Квыб/с
• Макс. частота дискретизации для всех каналов в режиме измерения температуры 10 Квыб/с
• Возможность независимого конфигурирования каждого канала для работы в режиме измерения напряжения или температуры

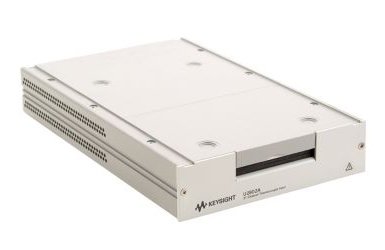

31канальный модуль формирования сигналов термопар U2802A компании Agilent имеет встроенный термистор для компенсации температуры холодного спая. Модуль U2802A предназначен для преобразования входных сигналов низкого уровня (в диапазоне ±100 мВ), поступающих от термопар, в выходные сигналы (в диапазоне ±10 В), приемлемые для устройств сбора данных. Устройство U2802A предназначено для использования совместно с модулями сбора данных U2355A или U2356A компании Agilent для обеспечения измерения температуры с использованием термопар. U2802A работает как автономное устройство, подключаемое к одному модулю сбора данных с помощью двух 68контактных кабелей SCSIII. U2802A совместим с восемью стандартными типами термопар и может использоваться для решения широкого круга прикладных задач в различных отраслях промышленности.
Режим измерения температуры
В режиме измерения температуры с использованием термопар U2802A может измерять входные сигналы в диапазоне ±100 мВ. Каждый канал включает измерительный усилитель и фильтр нижних частот с частотой среза 4 Гц. Этот фильтр удаляет нежелательный шум, происходящий от проводов термопары, для получения точных результатов измерения.
Режим измерения напряжения
У пользователя имеется также возможность выбора режима измерения напряжения отдельно для каждого канала. В этом режиме канал конфигурируется таким образом, чтобы входные сигналы в диапазоне ±10 В, обходя измерительный усилитель и фильтр, поступали непосредственно на аналоговый вход устройства сбора данных. Полоса пропускания в этом режиме превышает 500 кГц.
Автоматическая установка нуля
Когда включена функция автоматической установки нуля, положительный и отрицательный входы усилителя соединяются вместе. Напряжение, измеренное в этом режиме, соответствует напряжению смещения канала. Для повышения точности измерений это напряжение смещения вычитается из последующих результатов измерения температуры. Функция автоматической установки нуля применима только при измерении температуры с использованием термопар.
Совместимость с типами термопар
Модуль U2802A совместим с широким кругом стандартных типов термопар, определённых в базе данных термопар ITS90 Национального института стандартов и технологий (NIST), включая термопары следующих типов: J, K, R, S, T, N, E и B.
Обнаружение обрыва термопары
Модуль U2802A имеет схему обнаружения обрыва термопары для индикации наличия разомкнутой цепи термопары.
ЭСППЗУ данных калибровки
Коэффициенты калибровки коэффициента усиления и смещения для каждого канала U2802A записываются в ЭСППЗУ в процессе заводской калибровки имогут быть считаны до проведения измерений. В этом ЭСППЗУ запомнены также идентификатор модуля, серийны номер и дата калибровки. Имеется также раздел, где можно записать данные калибровки пользователя.
Восстановление заводской калибровки
Используя программу Agilent Measurement Manager, пользователь может легко восстановить данные калибровки, используя собственные или заводские установки.
Технические характеристики
| Общие характеристики | |
| Число каналов | 31 дифференциальный и 1 для компенсации температуры холодного спая |
| Диапазон входных напряжений в режиме измерения напряжения | ±10 В (сигнал + синфазный сигнал) |
| Диапазон входных напряжений в режиме измерения температуры | ±100 мВ |
| Частота дискретизации в режиме измерения температуры | 10 Квыб/c (общая для всех каналов) |
| Частота дискретизации | 500 Квыб/с (общая для всех каналов модуля) |
| Типы термопар | J, K, R, S, T, N, E и B |
| Потребляемая мощность | +12 В постоянного тока, 480 мА (макс.) |
| Рабочие условия эксплуатации | |
| температура | от 0 °C до +55 °C |
| относительная влажность | от 50% до 85% (без конденсации влаги) |
| высота над уровнем моря | до 2000 м |
| Условия хранения | от минус 40 °C до 70 °C |
| Соединители вводавывода | 68-контактный соединитель SCSI (розетка) (2 шт.) 34-контактный клеммный блок (2 шт.) 24-контактный клеммный блок (1 шт.) |
| Габаритные размеры (Ш х Г х В) | 158,70 мм х 254,20 мм х 40,50 мм |
| Масса | 1,036 кг |
|
Гарантированные характеристики измерения входных сигналов |
|
| Погрешность (режим измерения температуры) | |
| общая погрешность усиления | 0,06% (23 °C ± 5 °C) |
| общая погрешность смещения | 15 мкВ (без установки нуля) (23 °C ± 5 °C) 6 мкВ (с установкой нуля) |
| нелинейность | < 0,005% от диапазона полной шкалы |
| Шум системы (СКЗ) | |
| коэффициент усиления (х 1) | 100 мкВ (СКЗ) |
| коэффициент усиления (х 100) | 5 мкВ (СКЗ) |
| Коэффициент ослабления синфазного сигнала | |
| режим измерения напряжения | > 60 дБ |
| режим измерения температуры | > 80 дБ |
| Погрешность температуры холодного спая | ±10 °C (тип.) (23 °C ± 5 °C) ±1,5 °C (тип.) (0 °C 18 °C, 28 °C 55 °C) |
| Дополнительные характеристики измерения входных сигналов | |
| Полоса пропускания (режим измерения напряжения) | > 500 кГц |
| Полоса пропускания (режим измерения температуры) | 4,0 Гц |
| Защита от перенапряжения режим измерения температуры | |
| синфазный режим | ±17 В (входы TC+ и TC– относительно “земли”) |
| дифференциальный режим | ±7 В (дифф. напряжение между TC+ и TC–) |
| режим измерения напряжения | ±20 В (вход TC+ относительно “земли”) |
| при выключенном питании | ±11 В (входы TC+ и TC– относительно “земли”) |
| Входной импеданс | > 1 ГОм |
| Входной ток смещения | ±2,5 нA (макс.) |
| Дрейф коэффициента усиления | 60 х 10-6/°C (макс.) |
| Дрейф смещения | 1 мкФ/°C (макс.) |
| Частота среза фильтра(–3 дБ) (режим измерения температуры) | 4,0 Гц |
| Тип фильтра (режим измерения температуры) | RC фильтр нижних частот |
| Рекомендуемое время установления рабочего режима | 30 минут |
Принадлежности, входящие в комплект поставки
• Разветвитель источника питания
• 68-контактный кабель SCSI II, 1 м (2 шт.)
• Одна термопара типа J
• Краткое руководство по вводу в эксплуатацию
• Компакт-диск Agilent USB Modular Products Reference
• Компакт-диск Agilent Automation-Ready с набором библиотек Agilent IO Library Suite
• Сертификат калибровки
