• Модули источников/измерителей (SMU) с расширенными свойствами, прецизионным управлением и возможностями измерения напряжения и силы тока в диапазоне от наноампер до ампер (N6781A, N6782A, N6784A)

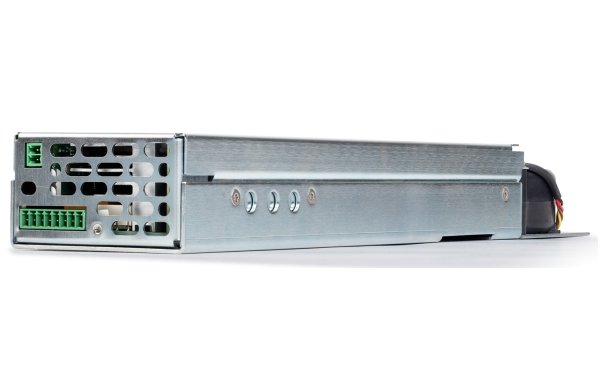

N6781A, N6782A, N6783A и N6784A представляют собой модули источников/измерителей (SMU), которые являются частью семейства систем модульных источников питания серии N6700, включающего низкопрофильные модульные системы источников питания для АИС и модульный анализатор источников питания постоянного тока N6705B.
Патентованная функция, разработанная компанией Agilent: прозрачное переключение пределов измерения
Точное измерение статического тока может быть проблемой. Измерение динамических токов от наноампер до ампер является ещё большей проблемой. В зависимости от уровня тока, должны использоваться разные прецизионные измерительные резисторы, представляя разные пределы измерения в источнике питания.
Каждый из модулей N6781A и N6782A имеет четыре предела измерения тока, позволяющие настраиваться для измерения различных рабочихсостояний устройства: 3 A, 100 мA, 1 мA и 10 мкA. Кроме того, три верхних предела (3 A, 100 мA и 1 мA) поддерживают эксклюзивную функцию, разработанную Agilent и получившую название “прозрачное переключение пределов измерения”. Когда эта функция включена, то по мере изменения тока, потребляемого испытуемым устройством (ИУ), модуль источника/измерителя (SMU) автоматически и мгновенно определяет, на каком пределе измерения будет получен самый точный результат, и незаметно переключается на этот предел. В сочетании с встроенным 18-битовым дискретизатором модуля SMU прозрачное переключение пределов измерения позволяет достичь беспрецедентного эффективного разрешения по амплитуде, равного ~28 бит. За счёт этого обеспечивается непревзойдённое повышение производительности и получение полного представления о процессах потребления мощности. Пользователь может увидеть весь процесс изменения тока, что раньше было невозможно, в диапазоне от наноампер до ампер, за один проход и на одном изображении. Модуль N6784A имеет те же самые четыре предела измерения тока, но не поддерживает прозрачное переключение пределов.
Анализ тока потребления от батареи (N6781A)
В отличие от других доступных в настоящее время изделий, модуль N6781A обладает функциями, которые необходимы для точного анализа потребления мощности мобильных устройств с батарейным питанием. При использовании с программным обеспечением 14585A модуль N6781A превращается в ещё более мощное техническое решение для анализа тока потребления от батареи, давая ещё более глубокое понимание результатов измерений. Функции N6781A (прозрачное переключение пределов измерения, программируемое выходное сопротивление и вспомогательный цифровой вольтметр) объединяются вместе для создания самого лучшего на рынке набора расширенных функциональных свойств для анализа тока потребления от батареи.
Основные функции
• Прозрачное переключение пределов измерения позволяет N6781A захватывать данные потребления тока современных устройств с батарейным питанием в динамическом режиме
• Программируемое выходное сопротивление позволяет N6781A более точно эмулировать внутреннее сопротивление батареи
• При испытании процесса разряда батареи N6781A может использоваться в режиме амперметра и становится при этом токовым измерительным шунтом, представляя нулевую нагрузку, а встроенная вспомогательная система измерения напряжения позволяет контролировать напряжение батареи при испытании разряда батареи в реальном времени
• При использовании с программным обеспечением 14585A модуль модуль N6781A превращается в ещё более мощное техническое решение для анализа тока потребления от батареи, обеспечивая возможность выполнять статистический анализ с помощью дополнительной интегральной функции распределения (CCDF)
Расширенные функциональные испытания (N6782A)
Функция модуляции выходного сигнала до 100 кГц наряду с 2-квадрантным режимом работы делают N6782A совершенной установкой для расширенных функциональных испытаний различных устройств, таких как преобразователи напряжения постоянного тока, устройства управления режимами питания, усилители мощности, ИС управления мощностью.
Основные функции
• За счёт использования функции генерации сигналов произвольной формы на входной каскад ИУ может быть подан быстро изменяющийся сигнал источника и сигналы произвольной формы с частотой до 100 кГц.
• Выходной каскад ИУ может быть нагружен и измерен с помощью функции электронной нагрузки N6782A, что обеспечивает полное техническое решение для испытани
