Антенна EMCO-3119
Основные характеристики антенны 3119
• Сверхширокополосный частотный диапазон: 400 МГц – 6 ГГц
• На высоких частотах оптимизированный коэффициент усиления
• Низкий коэффициент стоячей волны (КСВН)
• Входная номинальная мощность: 1500 Вт
• Система установки подвижная

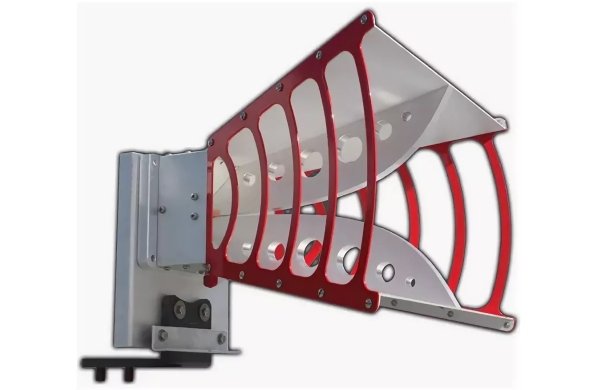

Описание антенны EMCO-3119
Модель EMCO-3119 – это двухгребневая волноводно-рупорная антенна ETS-Lindgren,
имеющая рабочие частоты от 400 МГц до 6 ГГц.
Данная модель антенны представляет собой последнюю новинку
из двухгребневых рупорных волноводных антенн.
Антенна EMCO-3119 идеально подходит для тестирования на ЭМС и для беспроводных измерений.
Равномерное излучение и высокая точность измерения характерна данным антеннам ETS-Lindgren.
Рупорная антенна 3119 обладает низким КСВН и высоким коэффициентом усиления на всей рабочей полосе частот при входной мощности 1500 Вт.
Моделирование двухгребневых антенн EMCO производилось на высокомощных рабочих станциях с ПО, которые позволяют имитировать электромагнитные помехи.
ETS-Lindgren, помимо антенны 3119, выпускает также и другие современные рупорные антенны EMCO: 3106B, 3112, 3115, 3116C, 3117.
Особенности модели 3119
Широкий диапазон частот
Рупорная антенна 3119 работает на сверхшироком частотном диапазоне от 400 МГц до 6 ГГц, при этом не имея разрывов в частотной характеристике.
Такая особенность делает эту антенну идеальной для выполнения автоматизированного тестирования.
Двухгребневая рупорная антенна 3119 покрывает все промышленные частоты беспроводной связи.
Входная мощность
Антенна использует разъем N-типа и может принимать до 1500 Вт входной непрерывной мощности, а также принимать до 2500 Вт пиковой мощности.
Высокий коэффициент усиления, а также низкий КСВН на всем рабочем диапазоне данной антенны обуславливают эффективное использование усилителя и конечно высокую напряженность поля.
Равномерное усиление, низкий КСВН
Усиление и антенный коэффициент модели 3119 более однородные благодаря лучшему поведению диаграммы направленности.
Поскольку диаграмма стабильна на всем диапазоне частот, коэффициент усиления и AF также остаются стабильными.
Другие такие же антенны этого класса демонстрируют значительное изменение коэффициента усиления и коэффициента антенны при возрастании частоты.
Подвижная система установки
Антенна 3119 включает и крепление на штатив EMCO и заднее крепление типа stinger.
Крепление типа stinger позволяет производить осевое вращение/поляризацию.
На задней панели есть четыре отверстия для крепления с резьбой 3/8“-16 для специфического крепления.
Конфигурация EMCO-3119
Стандартная конфигурация
• Антенна в сборке
• К просверленному крепежному кронштейну подходит установка на ETS-Lindgren или другой штатив с разъемами 1/4" x 20
• Заднее крепление типа stinger для использования с осевыми установочными креплениями
• Индивидуальная калибровка на расстоянии 1 м в соответствии с SAE ARP 958 в аккредитованной A2LA лаборатории производителя и калибровка на расстоянии 3 м в соответствии с ANSI C63.5. Фактические коэффициенты антенны и подписанный калибровочный сертификат включены в руководство
Опции
• Антенная мачта
• Антенный штатив
• Калибровка на расстоянии 10 м в соответствии с ANSI C63.5
Характеристики антенны EMCO-3119
Электрические характеристики
• Частота (мин.): 400 МГц
• Частота (макс.): 6 ГГц
• Поляризация: линейная
• Тип: направленная
• КСВН: макс. 3,5:1, при более 500 МГц <2:1
• Номинальное сопротивление: 50 Ом
• Мощность непрерывная (макс.): при 400 МГц - 1500 Вт, при 6ГГц - 800 Вт
• Мощность пиковая: 2500 Вт
• Тип разъема: N
Физические характеристики
• Ширина/Глубина/Высота – 48,84см/40,00см/31,37см
• Вес антенны: 7,4 кг
