Назначение
Прибор предназначен для измерения оптической плотности пылегазовых сред, а также массовых концентраций взвешенных частиц (пыли).
Области применения
Контроль состояния запыленности воздуха в промышленных помещениях, литейных цехах, сварочных и шлифовальных мастерских, шахтах, в подземном и надземном строительстве, на цементных и кирпичных заводах, металлургических комбинатах.
Принцип работы
Оптический абсорбционный, основанный на измерении интенсивности ослабленного пылегазовой средой (дымовыми газами) модулированного электромагнитного излучения.

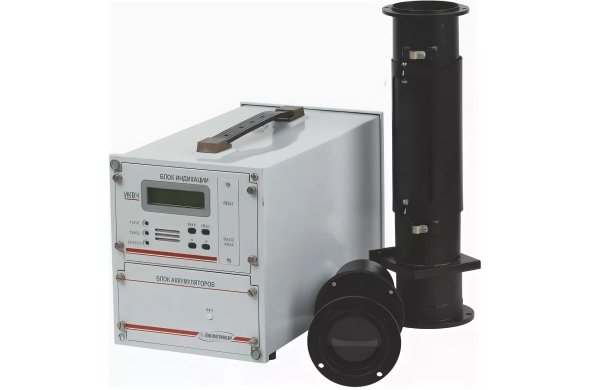

Измеритель ИКВЧ (п) является переносным автоматическим прибором и состоит из моноблока оптического канала (МОК), блока индикации, блока аккумуляторов (или сетевого адаптера) и насадок.
Блок индикации может быть удален на расстояние до 100 м, на его место устанавливается заглушка, а связь осуществляется по двухпроводной линии с сопротивлением шлейфа не более 300 Ом. Измерители имеют автоматическую регулировку чувствительности. Вывод информации об измеряемых и вычисляемых и вычисляемых параметрах осуществляется на отсчетное устройство, выполненное на алфивитно-цифровом жидкокристаллическом индикаторе, имеется возможность вывода результатов измерения и вычисления на внешнюю ЭВМ по каналу RS232.
Комплект поставки:
- измеритель ИКВЧ (п);
- адаптер сетевой;
- зарядное устройство;
- комплект ЗИП (включает светофильтр контрольный);
- техническая документация
Характеристики:
Диапазон измерения оптической плотности, Бстики |
0 – 2мл. разряд 0,001 |
Диапазон расчетных значений массовой концентрации пыли, мг/м3 |
0 – 3000 |
Основная приведенная погрешность измерения оптической плотности, % |
± 2 |
Стандартный выходной аналоговый сигнал, мА |
4 – 20 |
Стандартный цифровой выход |
RS232 |
Температура окружающей среды, ° С |
-40 – +50 |
Питание, В: |
|
- от аккумулятора |
12 |
- от сети переменного напряжения |
220 |
Потребляемая мощность, Вт: |
|
- от аккумулятора |
5 |
- от сети переменного напряжения |
10 |
Габаритные размеры, мм: |
|
- МОК |
233х180х33 |
Масса, кг: |
5 |
- насадки |
105х105х335 |
Масса, кг: |
1,5 |
Диапазон измерения оптической плотности, Бстики |
0 – 2мл. разряд 0,001 |
Диапазон расчетных значений массовой концентрации пыли, мг/м3 |
0 – 3000 |
Основная приведенная погрешность измерения оптической плотности, % |
± 2 |
Стандартный выходной аналоговый сигнал, мА |
4 – 20 |
Стандартный цифровой выход |
RS232 |
