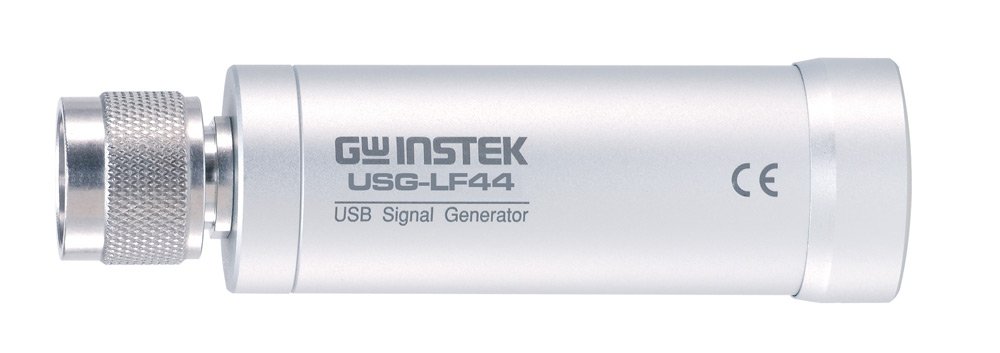

Ультракомпактные USB-генераторы ВЧ сигналов GW Instek c диапазоном частот 35 МГц ... 4,4 ГГц

Компания «ПРОТЕХ» представляет новинку от всемирно известного производителя средств измерений Good Will Instrument Co. (Тайвань) - серию ультракомпактных USB-генераторов ВЧ сигналов.

Линейка представлена 5 генераторами с диапазоном измерений до 300/800/1800/3000/4400 МГц – соответственно. Встроенный электронный аттенюатор позволяет в генераторах USG-серии регулировать значение выходного уровня в диапазоне от - 30 до 0 дБм. Генераторы USG-серии обеспечивают генерацию непрерывных гармонических колебаний синусоидальной формы.

Генераторы серии USG имеют 5 рабочих режимов: «фиксированная частота» (точка), однократное качание частоты (Single), непрерывное качание (CW sweep), функция скачкообразной перестройки частоты (hopping), а также режим качания по уровню (power sweep).
Модели отличаются своим частотным диапазоном, обеспечивая низкий уровень гармонических искажений выходного сигнала.

Технические характеристики:

• Интерфейс USB 2.0;
• ВЧ USB генератор карманного размера;
• Регулировка выходной мощности в диапазоне от -30 до 0 дБм;
• Низкий уровень гармонических искажений;
• Погрешность опорного генератора ±10-6;
• Несколько режимов работы: фикс. частота, качание по частоте и по уровню, скачкообразная перестройка по частоте;
• Генераторы имеют спектральную чистоту 107 дБн/Гц, время задержки 1 мс, частота смещения настройки ± 50 кГц, и частотное разрешение 10 кГц;
• Интерфейс USB обеспечивает легкость установки и использование генераторов;
• Программное обеспечение генератора просто в освоении и легко осваивается пользователями, работает на различных операционных системах (Windows, 2000/XP/Vista/7/8, Linux, Android);
• Компактные размеры: 30 х 103 х 30 мм, масса 0,1 кг.

Генераторы сигналов USG-серии имеют широкий перечень приложений и задач тестирования. Среди потенциальных пользователей учебные заведения радиотехнического и инженерного профиля, производители электронных компонентов, использующие генераторы высокочастотных сигналов для применения:

• В качестве источника опорного сигнала (Ref уровень) в системах с фазовой автоподстройкой частоты (ФАПЧ/PLL) и в устройствах аналогово-цифрового преобразования (АЦП);
• Как гетеродин для преобразователя частоты и IQ модулятора;
• Для проверки усилителей на интермодуляционные искажения (два и более генератора);
• В качестве источника интерференсных помех при подключении к внешнему усилителю;
• Для проверки чувствительности приемников в случае использования внешнего аттенюатора;
• Для тестирования ВЧ компонентов: кабели, фильтры, аттенюаторы и т.д.;
• В качестве следящего генератора для анализатора спектра.

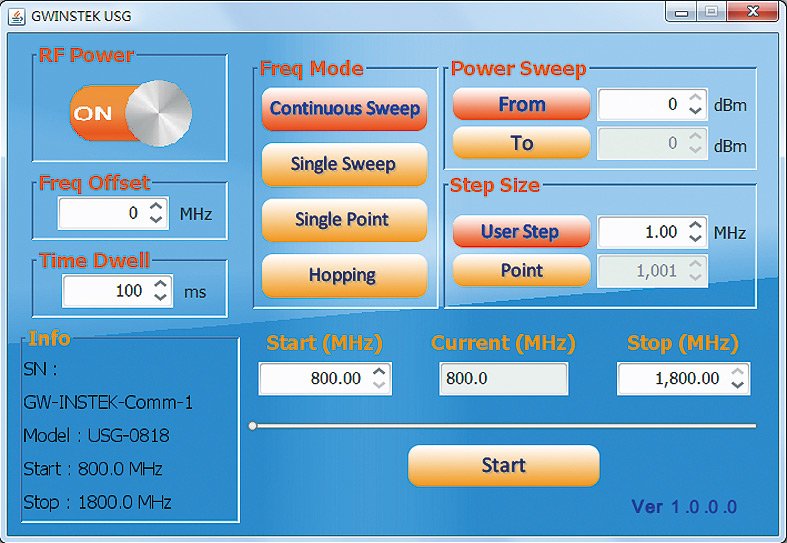

Генераторы поставляются в комплекте с программным обеспечением. ПО написано на Java, поэтому пользователю необходимо установить Java (доступно для скачивания с сайта www.java.com) на свой ПК перед использованием программного обеспечения.

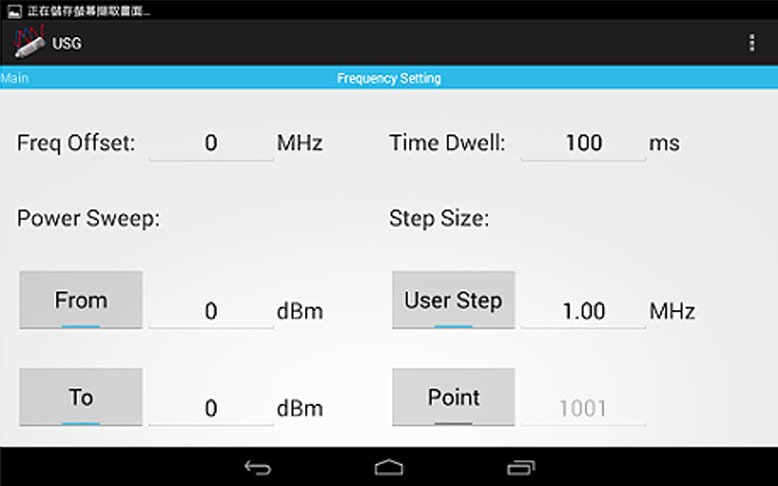

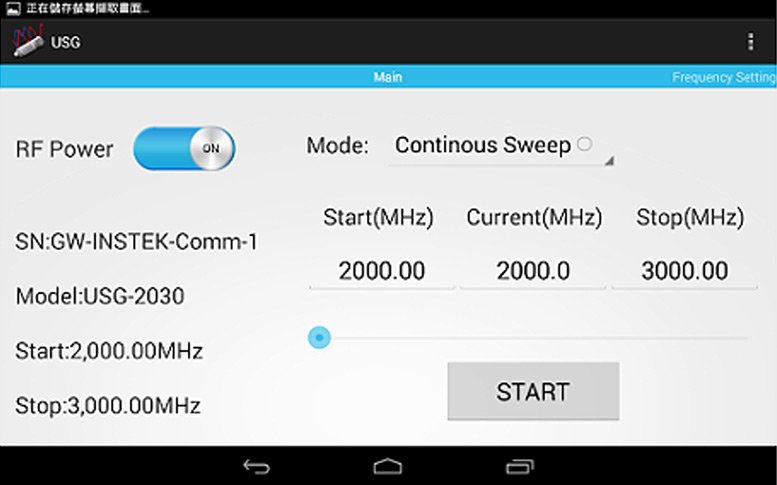

Возможна установка программного обеспечения для управления генераторами на смартфоны и планшеты под управлением ОС Android, версии 4.0 или старше. Управление осуществляется через USB-OTG кабель. ПО доступно для скачивания в Google Play Store.

Генераторы USG могут быть использованы в качестве следящих (трекинг) генераторов с анализатором спектра GSP-7730 для анализа АЧХ. Для этого компакт диск из комплекта поставки содержит программное обеспечение Primary RF.
