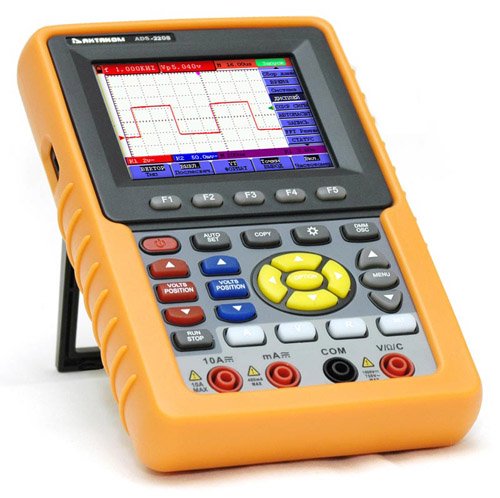

Осциллограф-мультиметр Актаком ADS-2208 - это компактный цифровой осциллограф с полосой пропускания 200 МГц и частотой дискретизации 1 Гвыб/сек, многофункциональный цифровой мультиметр (4000 отсчетов), анализатор спектра на основе БПФ и 6-ти разрядный частотомер.
Осциллограф цифровой ручной АКТАКОМ ADS-2208 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки. Благодаря своей компактности и возможности питания от батарей, осциллограф цифровой ручной ADS-2208 рекомендован для работы в "полевых" условиях.
Общие характеристики:
• Дисплей 3,8 дюйма цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
• Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
• Потребляемая мощность не более 6 Вт
• Время работы от аккумулятора до 4 часов
• Габаритные размеры 180x115x40 мм
• Масса 0,645 кг
• Габаритные размеры в упаковочной таре 290х145х420, вес 2,9 кг.
Технические характеристики:
• 20 автоматических измерений: Vpp,Vavg,RMS,Frequency,Period,Vmax,Vmin,Vtop,Vbase,Width,Overshoot,Preshoot,Risetime,Falltime,+Width,-Width,+Duty,-Duty, Delay A→B 、Delay A→B
• курсорные измерения
• режим мультиметра
• интерполяция sin(x)/x
• хранение осциллограмм: 4 осциллограммы
• цветной ЖКИ дисплей
• возможность сохранения на USB-устройство
• USB интерфейс для связи с ПК, программное обеспечение
• автономная работа от встроенного аккумулятора
в режиме осциллографа:
• 2 канала
• полоса пропускания 200 МГц
• максимальная частота дискретизации 1 Гвыб/сек
• время нарастания 1,7 нс
• вертикальная чувствительность 5 мВ/дел ... 5 В/дел
• вертикальное разрешение 8 бит
• погрешность ± 3%
• входной импеданс 1 МОм ± 2%
• максимальное входное напряжение 400 Впик
• входы: АС, DC, GND
• математические функции: суммирование, вычитание, умножение, деление, инверсия
• режим X-Y
• коэффициент развертки 2 нс/дел ... 100 с/дел
• память 6 К на канал
• режимы синхронизации: фронт, видео, поочередный
• регулируемый гистерезис уровня запуска: 0,2...1 дел
• пиковый детектор
• функция усреднения (4...128)
• функция анализа спектра на основе БПФ (4 окна): прямоугольник, Blackman, Hanning, Hamming
• покадровый регистратор 3000 кадров
• частотомер 6-ти разрядный, диапазон 2 Гц...100 МГц
в режиме мультиметра:
• режим тестирования диодов
• режим прозвонки цепи
|
Измеряемая величина |
Диапазоны |
Погрешность |
|
Постоянное напряжение |
100 мкВ ... 400 В |
±(1% + 1 е.м.р.) |
|
Переменное напряжение (40 Гц…400 Гц) |
1 мВ ... 400 В |
±(1% + 3 е.м.р.) |
|
Постоянный ток |
10 мкА ... 10А |
±(1% + 3 е.м.р.) |
|
Переменный ток |
10 мкА ... 10 А |
±(1,5% + 3 е.м.р.) |
|
Сопротивление |
0,1 Ом ... 40 МОм |
±(1% + 1 е.м.р.) |
|
Емкость |
10 пФ ... 100 мкФ |
±(3% + 3 е.м.р.) |
